Mechaniczna matryca prosta 4E-30 do końcówek JW-AP21

📅 2026-01-27 👁️ 20
  • Nr modelu: JW-AP21

  • Specyfikacje

    Model: 4E-30
    Typ: Mechaniczna forma prosta
    Zastosowanie: Zaciskanie terminali
    Podanie końcowe: Pionowe
    Kompatybilność: JST, OTP
    Konfiguracja: Formy poziome i pionowe
  • Zapytaj teraz

JW-AP21 to mechaniczna matryca prosta 4E-30 do końcówek zaciskanych na przewodach, zgodna z maszynami do zaciskania końcówek JST. Matryca jest typu OTP w kształcie U i zaciska w orientacji poziomej i pionowej.

Model 4E-30 jest matrycą mechaniczną: ukośne ramię u góry ramy przejmuje skok prasy i przenosi go na stempel, a taśma jest podawana pionowo od czoła, a nie z boku. Podawanie od czoła pozostawia bok matrycy odsłonięty, więc punkt zacisku jest dostępny, a krótki odcinek taśmy można założyć bez długiego wprowadzania po torze bocznym. Zakrzywiona prowadnica prowadzi taśmę nośną aż do kowadła.

Matryca jest bezpośrednim zamiennikiem matryc 4E-30 w mechanicznych maszynach do zaciskania końcówek JST i jest wybierana tam, gdzie oprzyrządowanie linii jest mechaniczne, a nie pneumatyczne. Linie ustawione już pod pionowe podawanie od czoła zachowują swoje prowadnice taśmy i wymieniają tylko matrycę.

Najważniejsze cechy

1. Mechaniczna prosta matryca 4E-30 z górnym ramieniem przenoszącym skok prasy na stempel

2. Pionowe podawanie od czoła, z taśmą wchodzącą od końca i odsłoniętym bokiem matrycy

3. Profil matrycy OTP w kształcie U do końcówek zaciskanych na przewodach

4. Poziome i pionowe położenie zaciskania w tej samej matrycy

5. Zgodność z maszynami do zaciskania końcówek JST

6. Wymiana samej matrycy z zachowaniem istniejącej ramy aplikatora i układu dźwigni

Specyfikacja techniczna

ParametrSpecyfikacja
ModelJW-AP21
Model matrycy4E-30
Typ matrycyMechaniczna matryca do zaciskania prostego
Typ podawaniaPionowe, od czoła
Profil matrycyOTP w kształcie U
Orientacja zaciskaniaPozioma i pionowa
Dopasowanie do maszynyMaszyny do zaciskania końcówek JST
ZastosowanieZaciskanie końcówek przewodów i kabli

Zastosowania

— Mechaniczne maszyny do zaciskania końcówek JST z pionowym podawaniem od czoła, zaciskanie końcówek izolowanych i gołych

— Linie wiązek pracujące z krótkimi odcinkami taśmy, gdzie potrzebny jest boczny dostęp do punktu zacisku

— Wymiana zużytej matrycy 4E-30 w aplikatorze mechanicznym będącym w produkcji

— Montaż kabli z końcówkami łańcuchowymi OTP U na prasie mechanicznej

— Stanowiska przechodzące z matrycy z podawaniem bocznym na podawanie od czoła bez zmiany ramy maszyny

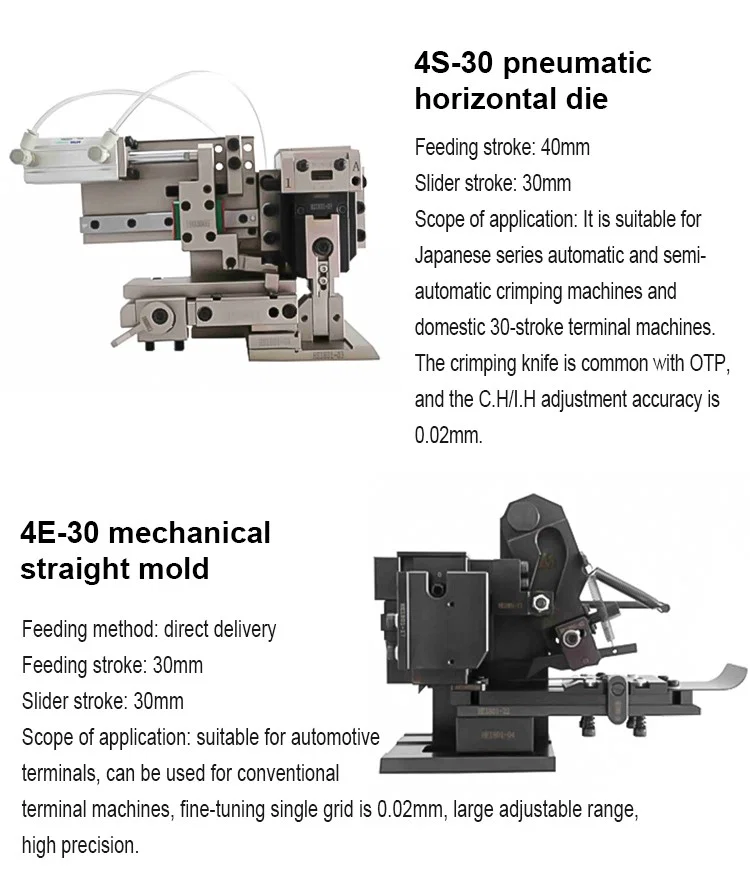

4E-30 mechanical straight mold beside 4S-30 pneumatic horizontal die with printed specifications
