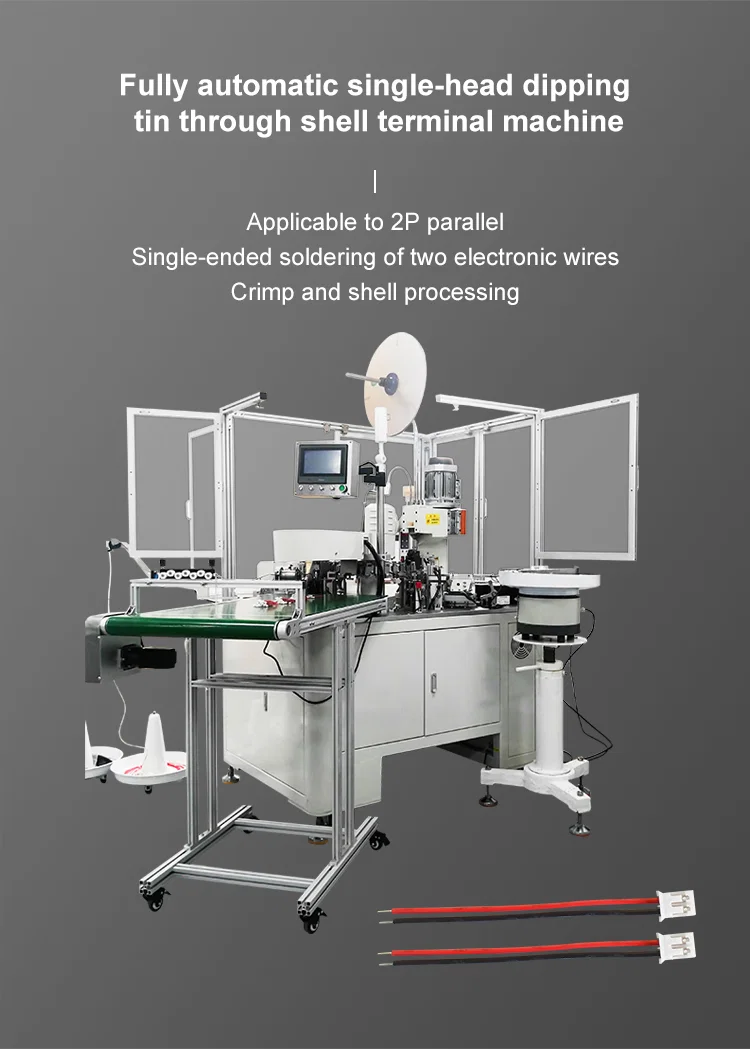

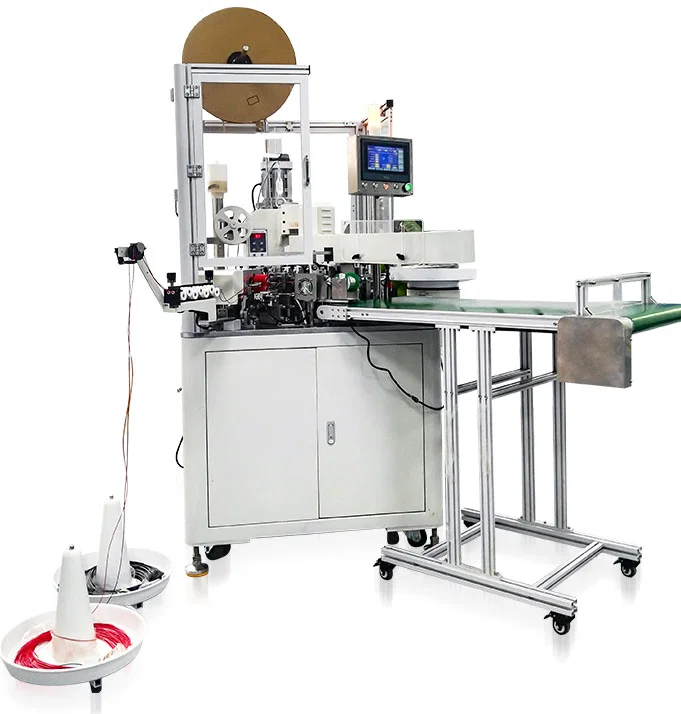

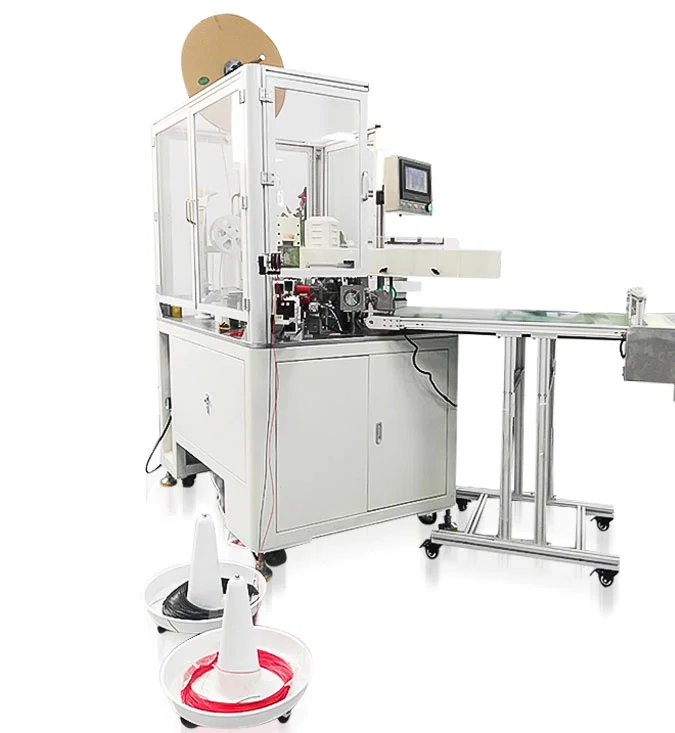

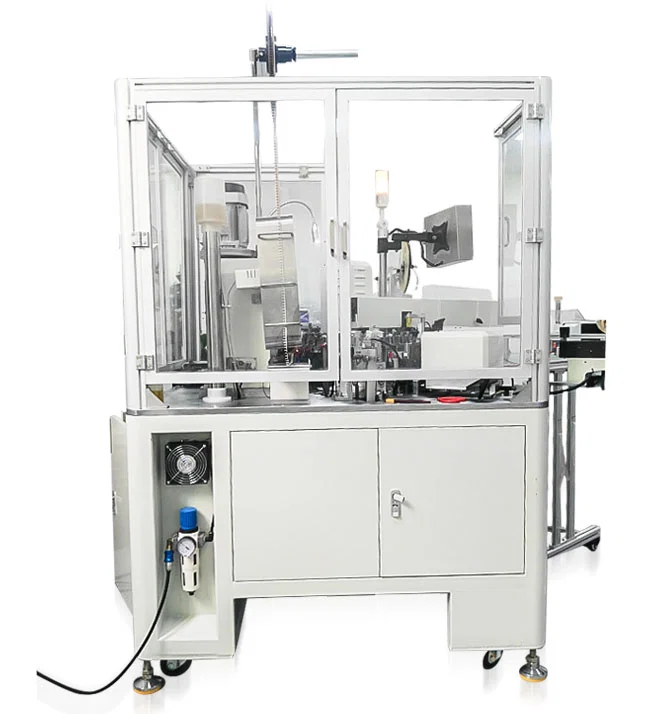

JW-CM06 obrabia przewód równoległy 2P od jednego końca do drugiego w jednym cyklu: para jest cięta na długość, pozbawiana izolacji, obie żyły są cynowane zanurzeniowo na jednym końcu, następnie na przeciwnym końcu zaciskane są końcówki, a para jest wsuwana w obudowę 2P. Obie żyły zachowują stały rozstaw od rolek podających do stanowiska wsuwania, czego montaż ręczny nie utrzyma.

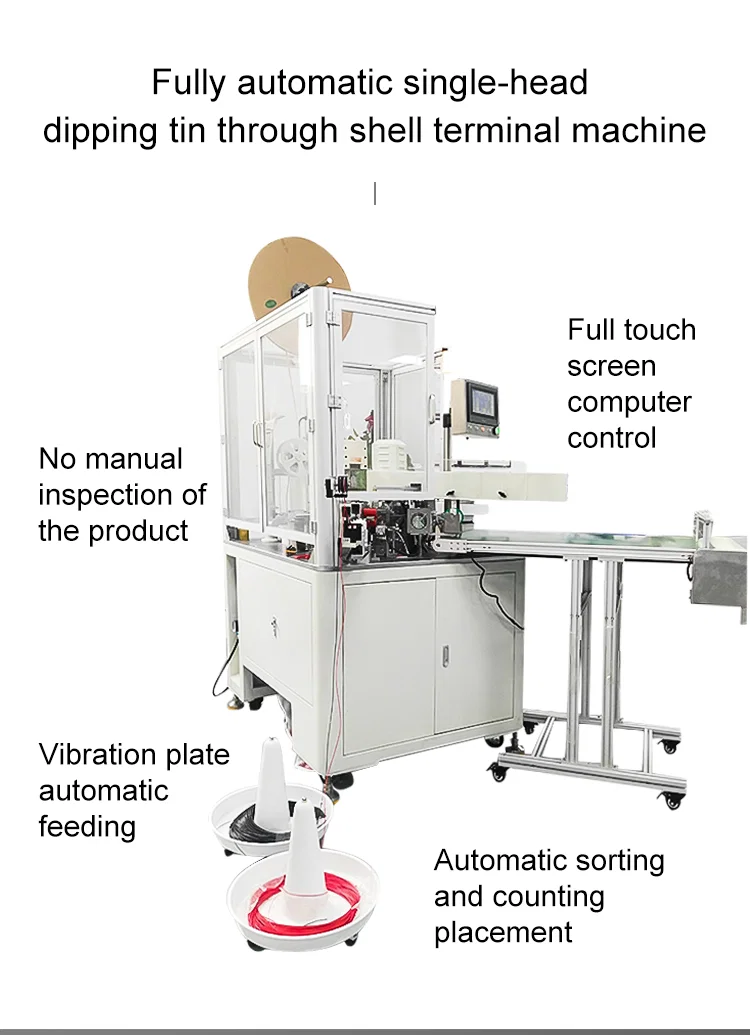

Rozdzielone na urządzenia to zadanie wymaga tygla do cynowania, prasy do zaciskania i uchwytu stołowego do obudowy, a przewód jest liczony i przekładany między krokami. Tutaj jeden operator zakłada szpulę i odbiera posegregowane części. Monitorowanie ciśnienia, kontrola wizyjna CCD i śledzenie CPK działają w każdym cyklu, sztuki wadliwe są odrzucane, a nie pakowane, a siła wyrywania jest analizowana przy przezbrojeniu, więc wysokość zacisku jest potwierdzona przed uruchomieniem partii.

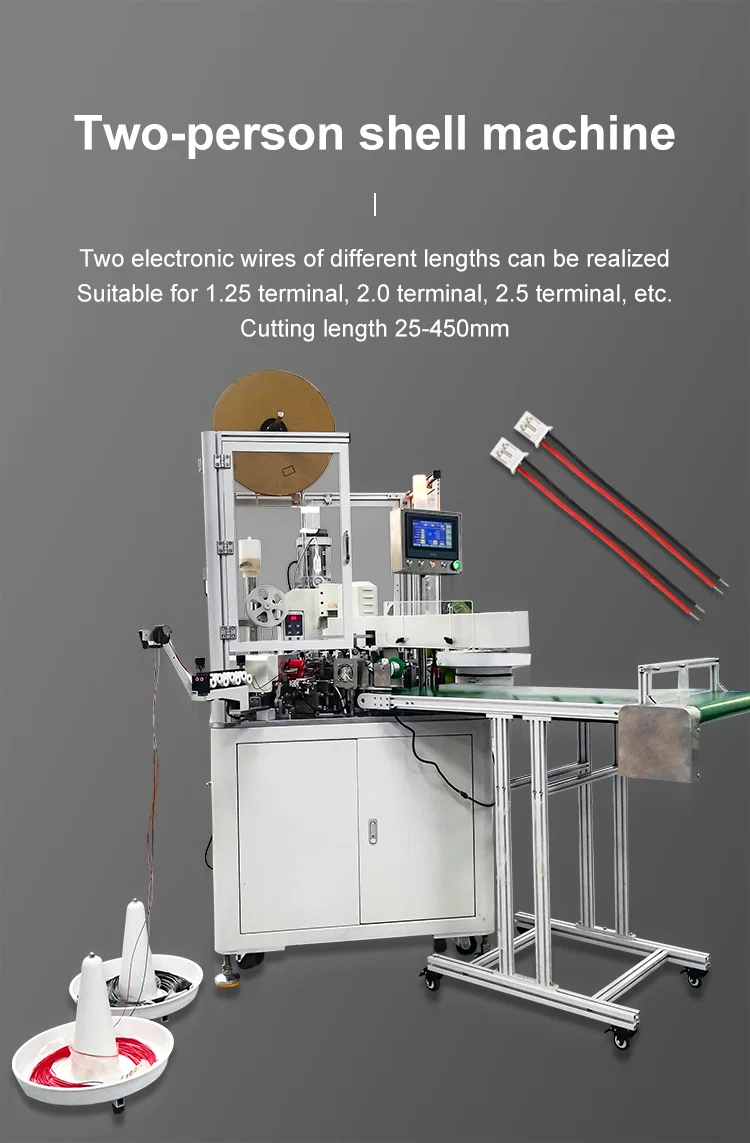

JW-CM06 jest w tej grupie specjalistą od 2P: okno długości 25-450 mm, końcówki 1.25, 2.0 i 2.5 oraz jedyny model z kontrolą CCD, ciśnienia i CPK na tej samej maszynie. WPM-DPW12 obsługuje szerszy zakres obudów, 2P do 12P, bez tej aparatury; WPM-5505 wsuwa obudowy 530-650 razy na godzinę w zakresie 32-18 AWG. Tam, gdzie wiązka jest przewodem dwużyłowym z cynowanym końcem zasilania i wtykiem 2P, CM06 jest najbliższym rozwiązaniem.

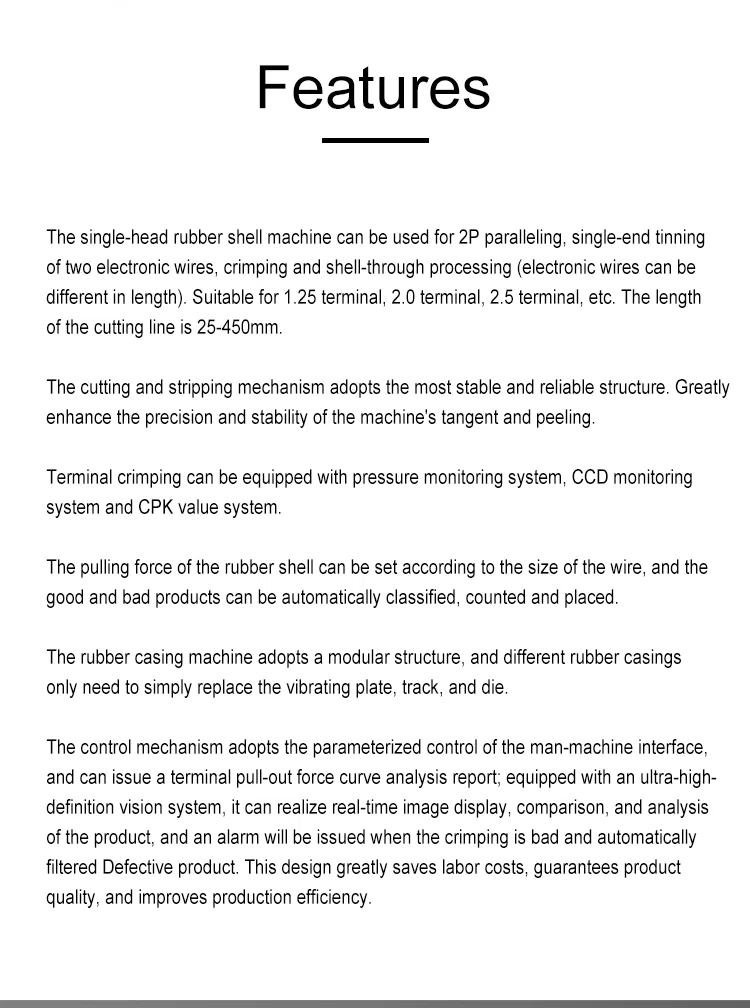

Najważniejsze cechy
1. Cięcie, zdejmowanie izolacji, cynowanie zanurzeniowe, zaciskanie i wsuwanie w obudowę 2P w jednym cyklu, z jednym końcem cynowanym i przeciwnym zarobionym końcówkami
2. Dedykowana obsługa przewodu równoległego 2P, obie żyły utrzymywane w stałym rozstawie przez całe wsuwanie
3. Rozmiary końcówek 1.25, 2.0 i 2.5
4. Zakres długości przewodu 25-450 mm
5. Monitorowanie ciśnienia, system wizyjny CCD i śledzenie wartości CPK w każdym cyklu

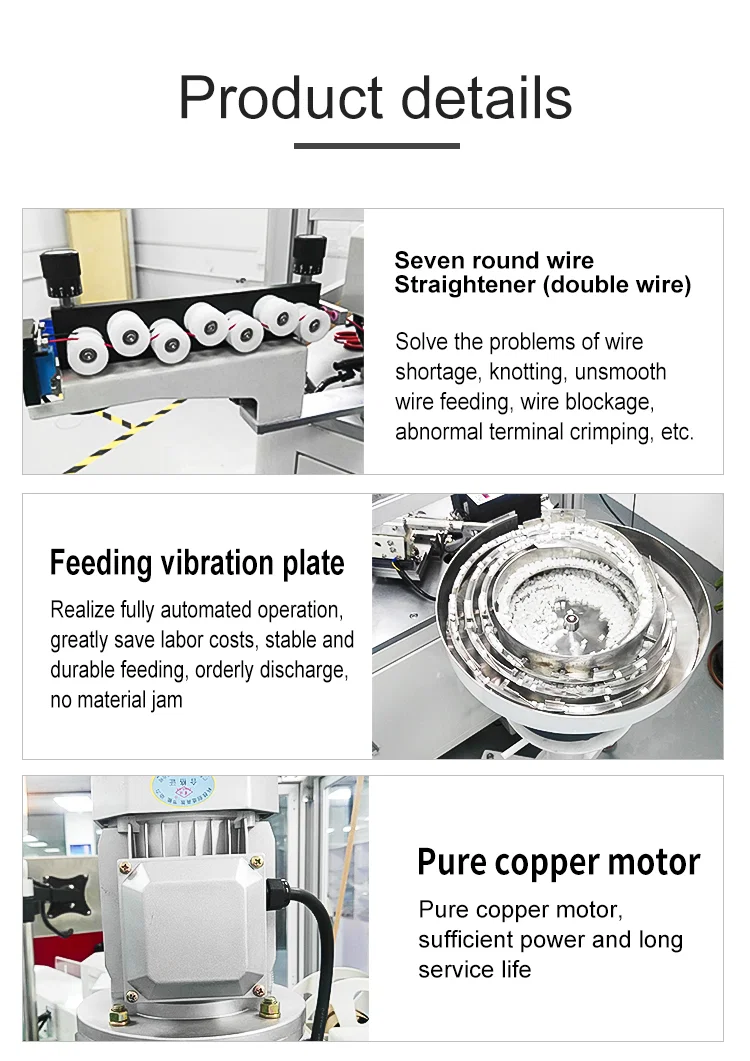

6. Odrzucanie sztuk wadliwych, liczenie dobrych i złych, analiza siły wyrywania; modułowa budowa stanowisk

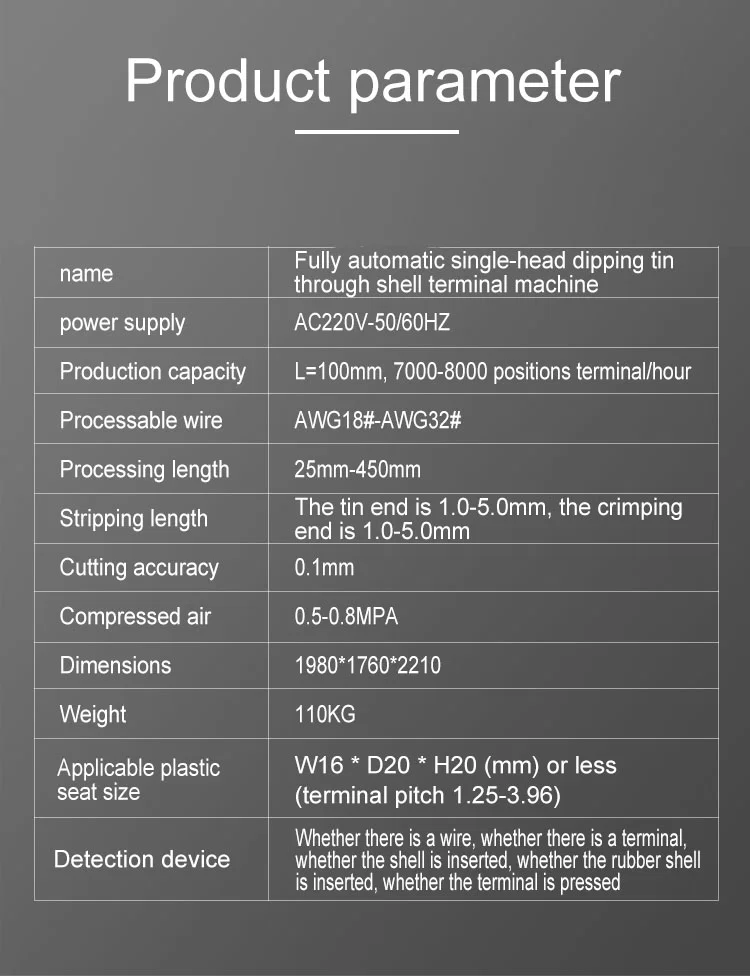

Specyfikacja techniczna
| Parametr | Specyfikacja |
|---|
| Model | JW-CM06 |
|---|
| Funkcje obróbki | Cięcie, zdejmowanie izolacji, cynowanie, zaciskanie, wsuwanie w obudowę |
|---|
| Typ przewodu | Przewód równoległy 2P |
|---|
| Zakres długości przewodu | 25-450 mm |
|---|
| Zgodność końcówek | 1.25 / 2.0 / 2.5 |
|---|
| Monitoring | Monitoring ciśnienia, system wizyjny CCD, system wartości CPK |
|---|
| Kontrola jakości | Filtrowanie sztuk wadliwych, analiza siły wyrywania, liczenie dobrych/złych |
|---|
| Budowa | Modułowa, automatyczne podawanie |
|---|

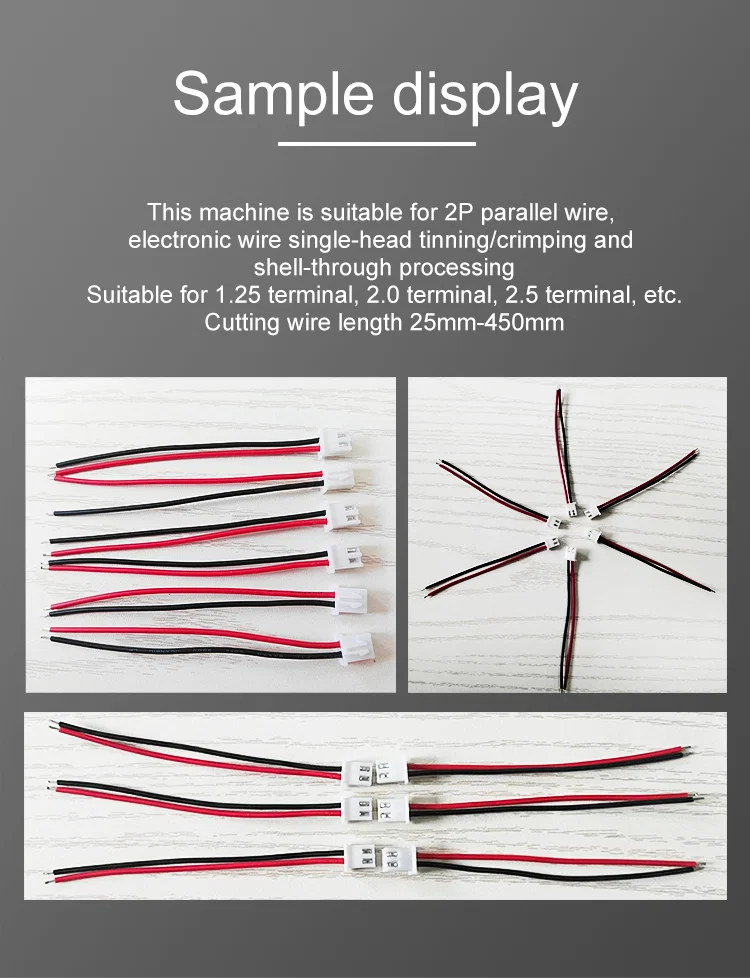

Zastosowania
— Dwurdzeniowe przewody AGD i elektronarzędzi: przewód równoległy 2P, cynowany na końcu zasilania, obudowa 2P na końcu płytki
— Zasilacze LED i małe zasilacze: końcówki 1.25 i 2.0 w białe obudowy 2P
— Ładowarki i adaptery: krótkie przewody dwużyłowe 25-450 mm
— Wiązki wentylatorów, czujników i przełączników: przewód dwużyłowy typu zip cord z cynowanym wolnym końcem
