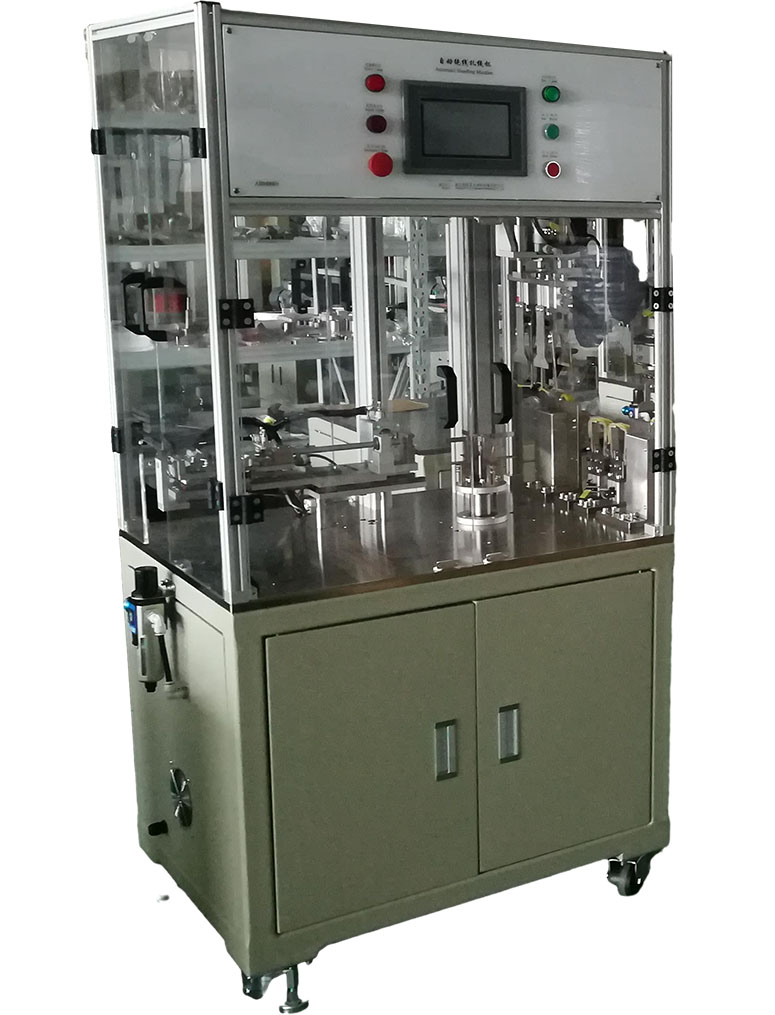

Auto Cutting Coiling Enlacing Maszyna ACE0001

  • Nr modelu: ACE0001

  • Specyfikacje

    Automatyczne cięcie Zwijanie Maszyna
    Do oplatania Średnica filamentu: 1,0~5,0 mm
    Prędkość podawania: ≤2,0 m/s
    Zwijanie inradium: 70~100 mm
    Długość zwijania: 5~30 m
    Szybkość produkcji: 2~5 PC/min (podstawowa długość 15 m)
    Wymagany operator: 1 osoba (może obsługiwać 2~4 jednostki)
    Długość maszyny: 1350 mm
    Szerokość maszyny: 650 mm
    Wysokość maszyny: 1700 mm
    Masa maszyny: ok. 300 kg
    Zasilacz: 1-fazowy AC 220V 50Hz 2Kw
    Sprężone powietrze: 0,4~0,6 Mpa1 m3/h
  • Zapytaj teraz


Automatyczne cięcie, zwijanie i oplatanie maszyn ACE0001
CHARAKTERYSTYKA
MASZYNY ACE0001-Automatyczna maszyna do zwijania i oplatania jest głównie stosowana do cięcia o stałej długości, nawijania i oplatania plastikowych filamentów, takich jak linka do przycinania trawy i nylonowy monofilament. Maszyna może automatycznie ciąć, nawijać, owijać plastikowe filamenty i wyładowywać produkty poprzez ustawianie parametrów i system PLC, co zapewnia niskie koszty ręczne i wysoką wydajność produkcyjną. Do obsługi maszyny potrzebna jest jedna osoba, a produkcję można osiągnąć poprzez dostarczanie prądu i sprężonego powietrza.
1. Interfejs człowiek-maszyna na ekranie dotykowym; centralną kontrolę; wygodne działanie; ustawianie parametrów; Wizualny wyświetlacz.
2. Zgodnie z parametrem ustawiającym maszyna może automatycznie dopasować działanie i zliczyć wyjście w systemie PLC.
3. System detekcji fotoelektrycznej może automatycznie wykrywać braki, rozcieki i brak przewodów oraz alarmować i zatrzymać produkcję.
4. Pełna funkcja alarmowania i ochrony bezpieczeństwa; podwójna ochrona elektryczności i maszyn, która jest bezpieczna i niezawodna.
KONFIGURACJA
MASZYNY 1. Moduł karmienia.
2. Moduł cięcia.
3. Moduł zwijający.
4. Moduł do przeszywania.
5. Moduł transponujący.
6. Moduł ramowy.
7. System sterowania programem i elektryką.
ZASADA DZIAŁANIA
MASZYNY 1. Moduł zasilający prowadzi przewód przez precyzyjne koła napędzane silnikiem krokowym.
2. Moduł tnący przecina drut przez nóż ze stopu, który jest prowadzony liniową prowadnicą i napędzany przez cylinder.
3. Moduł zwijający napędzany silnikiem krokowym oraz ruchem podania, nawijania i obrotu dopasowania.
4. Moduł opinania napędzany silnikiem krokowym i oplata produkt w podwójnej stacji.
Dostarczony rysunek
techniczny 1. Instrukcja obsługi.
2. Rysunek montażu maszyny.
3. Rysowanie pneumatyczne i sterujące.
4. Rysowanie elektryczne i sterujące.
5. Lista części zamiennych i części zużycia.
Podstawowy parametr
maszyny Średnica
filamentu: 1,0~5,0 mm
Prędkość podawania: ≤2,0 m/s
Zwinięcie inradium: 70~100 mm
Długość zwinięcia: 5~30 m
Szybkość produkcji: 2~5 Pcs/min (długość bazowa 15 m)
Wymagany operator: 1 osoba (może obsługiwać 2~4 jednostki)
Długość maszyny: 1350 mm
Szerokość maszyny: 650 mm
Wysokość maszyny: 1700 mm
Masa maszyny: ok. 300 kg
Zasilacz: 1-fazowy AC 220V 50Hz 2Kw
Sprężone powietrze: 0,4~0,6 Mpa1 m3/h
