Automat do cięcia tulei, rur i taśm WPM-100

📅 2026-01-27 👁️ 29
  • Nr modelu: WPM-100

  • Specyfikacje

    Model: WPM-100
    Typ: Automatyczna maszyna do cięcia rękawów
    Materiały: guma, plastik, rury, pasy, druty
    Sterowanie: mikrokomputerowe urządzenie numeryczne
    Zastosowanie: rurki kurczliwe, przewody kablowe, rury PVC, taśmy, pasy bawełniane
  • Zapytaj teraz

WPM-100 to stołowa maszyna tnąca pod numerycznym sterowaniem mikrokomputerowym do tulei, rur, taśm i pasów płaskich. Długość wprowadza się na panelu membranowym, a maszyna podaje, mierzy i tnie w jednym automatycznym cyklu. Lista materiałów obejmuje tuleje gumowe i z tworzywa, rury termokurczliwe, rury PVC, przewody i kable, papier izolacyjny, taśmę dwustronną, taśmę wiążącą, pas bawełniany i zamki błyskawiczne, więc jedno urządzenie obsługuje etapy cięcia, które inaczej wymagają gilotyny, dozownika taśmy i obcinacza tulei.

Tuleja cięta ręczną gilotyną wychodzi ścięta lub skośna, a milimetr błędu na krótkiej tulei widać po nasunięciu na końcówkę. W WPM-100 para rowkowanych rolek podających w sprężynowych jarzmach wyciąga materiał z rolki na zaprogramowaną odległość, a osłonięty nóż domyka się na nim, więc każdy element partii jest cięty na tę samą długość z prostym końcem. Ten sam zestaw rolek trzyma taśmę płaską i pas, jak również rurę okrągłą, i właśnie dlatego jedna maszyna zajmuje miejsce na stanowisku w zakładzie wiązek.

W tym zakresie WPM-245 jest przeznaczony do korytek falistych 4-25 mm, a WPM-0.5-10MM2 i WPM-5-150MM2 to pneumatyczne narzędzia kablowe tnące i obierające kasetą nożową. WPM-100 nie obiera izolacji: mierzy i tnie ustawioną długość, a jego lista materiałów jest szersza niż kable, obejmując tuleje, taśmy, papier i pasy na tym samym posuwie.

Najważniejsze cechy

1. Numeryczne sterowanie mikrokomputerowe z wprowadzaniem długości na klawiaturze; posuw zatrzymuje się na zaprogramowanej długości bez skali i mechanicznego ogranicznika do przestawiania.

2. Automatyczna sekwencja podawania, pomiaru i cięcia, więc jeden operator prowadzi kilka maszyn i tylko wymienia rolkę.

3. Dziesięć typów materiałów na tym samym posuwie: tuleja gumowa, tuleja z tworzywa, rura termokurczliwa, rura PVC, przewód, papier izolacyjny, taśma dwustronna, taśma wiążąca, pas bawełniany i zamek.

4. Rowkowane rolki podające w sprężynowych jarzmach, widoczne na wlocie, trzymają rurę okrągłą i taśmę płaską tą samą parą.

5. Odpad jest określany jako niski; mierzony posuw ogranicza ścinki do przycięcia na początku rolki, zamiast próbki na każdą nastawę.

6. Osłonięty nóż pod przezroczystą pokrywą, z wyłącznikiem awaryjnym przy wyświetlaczu i tacą odbiorczą odprowadzającą cięte elementy poza nóż.

Specyfikacja techniczna

ParametrSpecyfikacja
ModelWPM-100
Typ maszynyAutomat do cięcia tulei, rur i pasów
System sterowaniaNumeryczne sterowanie mikrokomputerowe
Materiały cięteTuleje gumowe, tuleje z tworzywa, rury termokurczliwe, rury PVC, przewody i kable, papier izolacyjny, taśma dwustronna, taśma wiążąca, pasy bawełniane, zamki błyskawiczne
Tryb pracyAutomatyczny posuw i cięcie z dokładnym ustawianiem długości
OdpadNiski
ZastosowaniePrzemysłowa produkcja wiązek kablowych; wymiarowanie rur, pasów i przewodów

Zastosowania

— Budowa paneli sterowania: rura termokurczliwa cięta na wymiar do izolacji końcówek i splotów na przewodach panelowych.

— Zakłady wiązek: rura PVC i oplot pleciony cięte na długości odgałęzień przed montażem na desce.

— Prace cewkowe i transformatorowe: papier izolacyjny cięty na wymiary izolacji żłobkowej i fazowej.

— Przetwórstwo taśm: taśma dwustronna i wiążąca cięte na stałe podkładki do owijania cewek i podłoża etykiet.

— Cięcie tekstyliów i pasów: pas bawełniany i taśma zamkowa cięte na wymiar do opasek, worków i wykończeń odzieży.

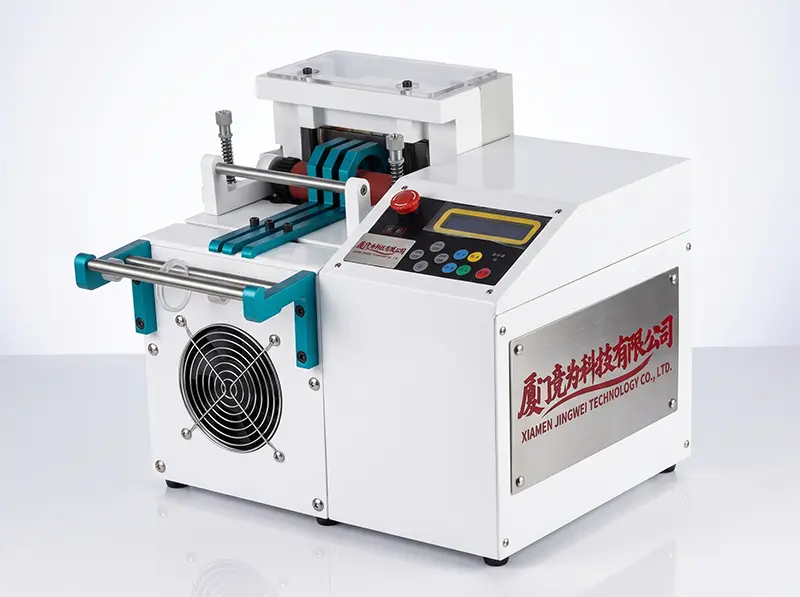

Automatic tube and belt cutter with touch panel and cooling fan on white cabinetFive blue guide channels with timing belts feeding flat cable under steel rollerCollage of cut materials: ribbon cable, heat shrink tubing, silicone and rubber tube
