Automatyczna maszyna do obróbki ekranu kabli 3–9 mm JW-835

📅 2026-06-15 👁️ 24
  • Nr modelu: JW-835

  • Specyfikacje

    Automatyczne szczotkowanie, składanie i cięcie osłon kablowych JW-835
    Napięcie 220V 60 Hz
    Ciśnienie powietrza 0,4 - 0,6 MPa
    Moc 600W
    Średnica przewodu OD 3,0 - 9,0mm
    Długość zdejmowanej izolacji 8 - 35mm
    Długość pozostałego oplotu 3 - 10mm
    Wydajność pracy 700 - 1000 szt./godz.
    Wymiary D580 * S500 * W400mm
    Materiały eksploatacyjne Noże tnące, Szczotki
  • Zapytaj teraz

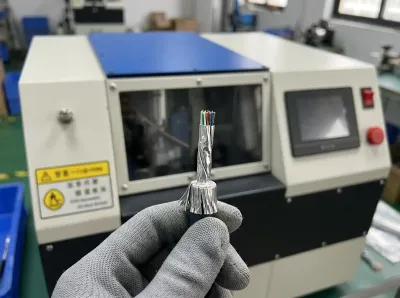

JW-835 to automatyczna maszyna do obróbki ekranu kabli, która szczotkuje, podwija i tnie warstwę ekranującą w jednym ciągłym cyklu. Obsługuje kable o średnicy zewnętrznej od 3,0 do 9,0 mm, zdejmuje 8–35 mm ekranu i pozostawia 3–10 mm oplotu na zarobienie. Producenci kabli dla EV, stacji ładowania, lotnictwa i medycyny stosują ją, aby zastąpić ręczne przycinanie powtarzalnym stanowiskiem.

Najważniejsze cechy

  • Cykl kompleksowy — obrotowe szczotki 360°, nieniszczące podwijanie i cięcie pierścieniowe przebiegają w jednym przejściu, zajmując 3–10 sekund na kabel.
  • Ponad 20 zapisanych receptur — długości podwijania i cięcia ustawia się cyfrowo i przywołuje numerem wyrobu, co utrzymuje powtarzalność partii między zmianami.
  • Wydajność powyżej 99,5% — sekwencja szczotkowania i podwijania pozostawia izolację wewnętrzną i żyły bez uszkodzeń.
  • Kolorowy ekran dotykowy 7 cali — nowi operatorzy pracują samodzielnie po około godzinie szkolenia.
  • Osłony bezpieczeństwa — blokady drzwi bezpieczeństwa i przyciski zatrzymania awaryjnego eliminują typowe zagrożenia narzędzi ręcznych.
  • Cyfrowe ustawianie długości — głębokość szczotkowania, długość podwinięcia i długość cięcia wprowadza się w milimetrach na ekranie, a nie ogranicznikami mechanicznymi.
  • Cicha, czysta praca — wbudowany pojemnik na odpady zbiera przycięty oplot, a niski poziom hałasu pozwala na pracę ciągłą przez 24 godziny.

Specyfikacja techniczna

ModelJW-835
Napięcie220 V, 60 Hz
Ciśnienie powietrza0,4–0,6 MPa
Moc600 W
Średnica przewoduśr. zewn. 3,0–9,0 mm
Długość zdejmowania8–35 mm
Długość pozostawionego oplotu3–10 mm
Wydajność700–1000 szt./h
WymiaryD 580 × S 500 × W 400 mm
Materiały eksploatacyjneNoże tnące, szczotki

Zastosowania

  • Zdejmowanie ekranu z kabli wysokiego napięcia EV i HEV przed zaciskaniem końcówek.
  • Zestawy kablowe stacji ładowania i magazynów energii.
  • Wiązki lotnicze i medyczne z oplotem ekranującym.
  • Przygotowanie kabli sterowania przemysłowego i aparatury.
  • Stanowiska przeróbek kabli ekranowanych zastępujące ręczne szczotkowanie i podwijanie.

Dlaczego warto wybrać ten model

Cyfrowe parametry utrzymują każde owinięcie w granicach ±0,5 mm, a jeden operator może obsługiwać kilka jednostek, co skraca okres zwrotu przy średnich ilościach. Noże i szczotki są jedynymi materiałami eksploatacyjnymi i dostarczane są w zestawie do każdego zamówienia. Maszyny powstają na zamówienie z oprzyrządowaniem dopasowanym do rysunku kabla, a nasi inżynierowie sprawdzają próbkę przed wysyłką.

Automatyczna maszyna do szczotkowania, składania i cięcia osłon kabli JW-835
