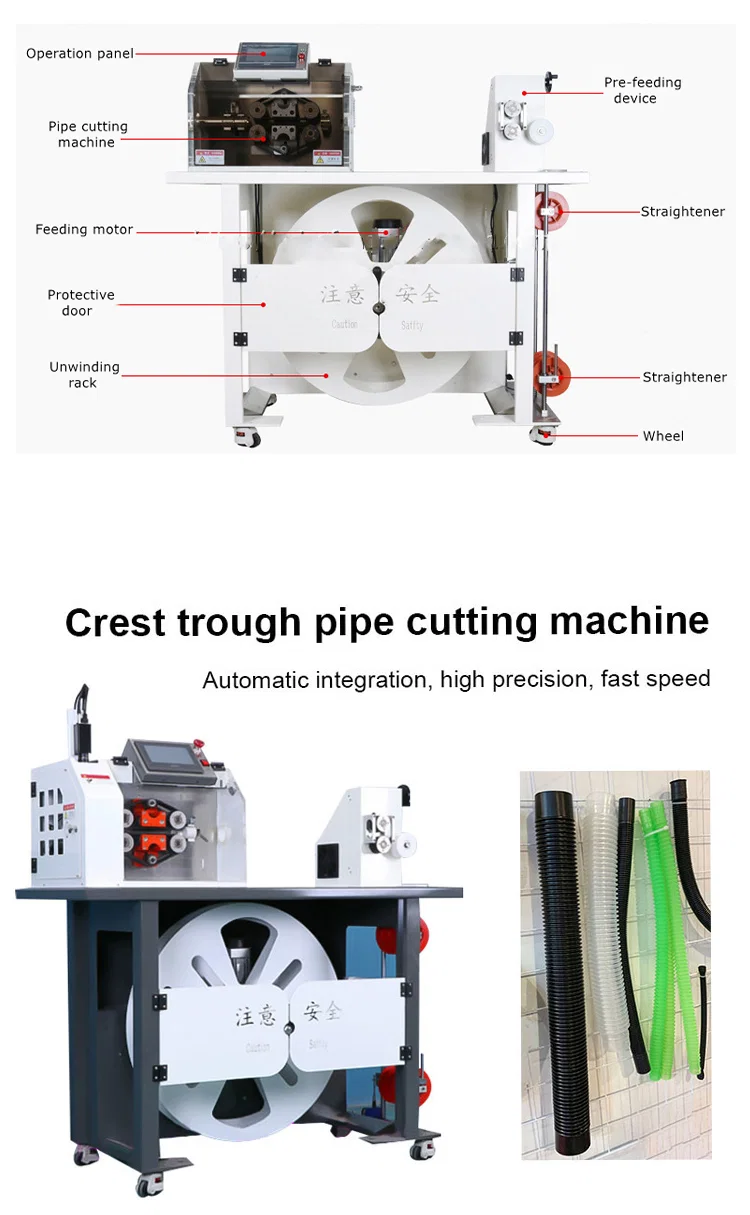

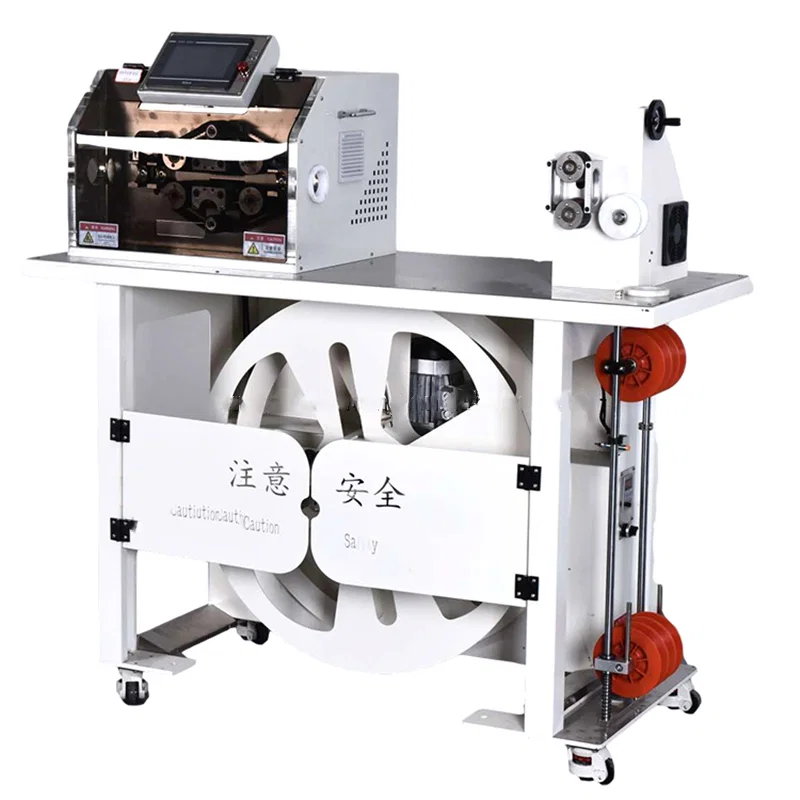

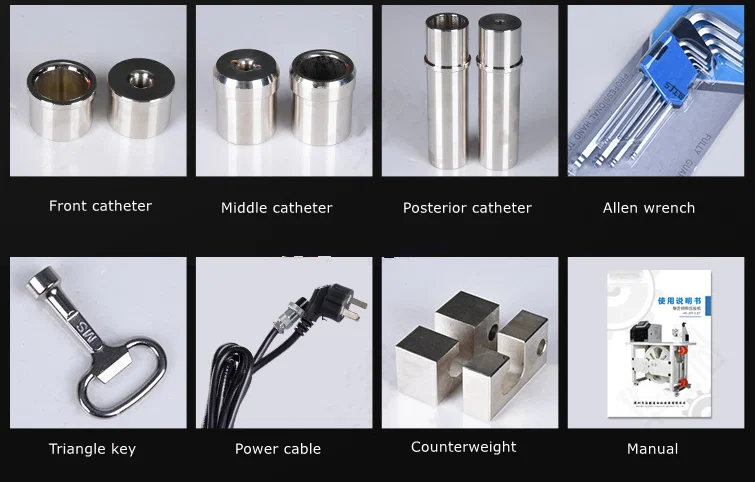

WPM-245 tnie karbowaną rurę z tworzywa o średnicy zewnętrznej od 4 mm do 25 mm na zadaną długość, automatycznie, bezpośrednio ze zwoju. Długość i partię wprowadza się na 7-calowym panelu dotykowym w kolorze, pod sterowaniem PLC, a maszyna tnie 50 sztuk na minutę przy długości 200 mm. Ma wymiary 1770 x 660 x 1550 mm przy masie 270 kg, a uchwyt zwoju jest wbudowany w ramę poniżej głowicy tnącej.
Rura karbowana jest trudnym przypadkiem dla nożyc, ponieważ ścianka jest cienka, a profil nie jest okrągły: nóż zamykający się zbyt szybko zgniata szczyt fali, a zamykający się zbyt wolno rozrywa szczelinę. Rura jest przesuwana przez głowicę na pasku, więc skok posuwu jest wymuszony, a nie wywołany ciągnięciem przez nóż, a głowica tnąca jest zamknięta za osłoną. Osobna, regulowana na wysokość prowadnica na wyjściu odprowadza odcięty odcinek, zamiast pozwalać mu spaść na stos.
To maszyna tnąca i na tym poprzestaje. WPM-100 tnie rękaw, rurę i taśmę na długość jako przecinarka uniwersalna, a WPM-1-6 i WPM-0.5-10MM2 zdejmują izolację lub emalię, a nie rozdzielają rury. 245 jest zbudowana wokół rury karbowanej ze zwoju, z odwijakiem pod stołem i posuwem, który podąża za karbem, zamiast z nim walczyć.
Najważniejsze cechy
1. Zakres cięcia 4-25 mm średnicy zewnętrznej obejmuje typowe rozmiary rur stosowane w wiązkach i szafach, na jednej głowicy.
2. 50 sztuk na minutę przy długości cięcia 200 mm, napędzane przez PLC z licznikiem i długością ustawianymi na panelu.
3. 7-calowy panel dotykowy w kolorze obsługuje długość, liczbę sztuk i prędkość, więc zmiana zadania jest edycją programu, a nie nastawą mechaniczną.
4. Rura jest przesuwana na pasku przez głowicę tnącą, co utrzymuje skok posuwu względem noża, zamiast pozwalać nożowi ciągnąć zwój.
5. Głowica tnąca pracuje w osłoniętej obudowie, co trzyma ręce z dala od noża w cyklu 50 cięć na minutę.

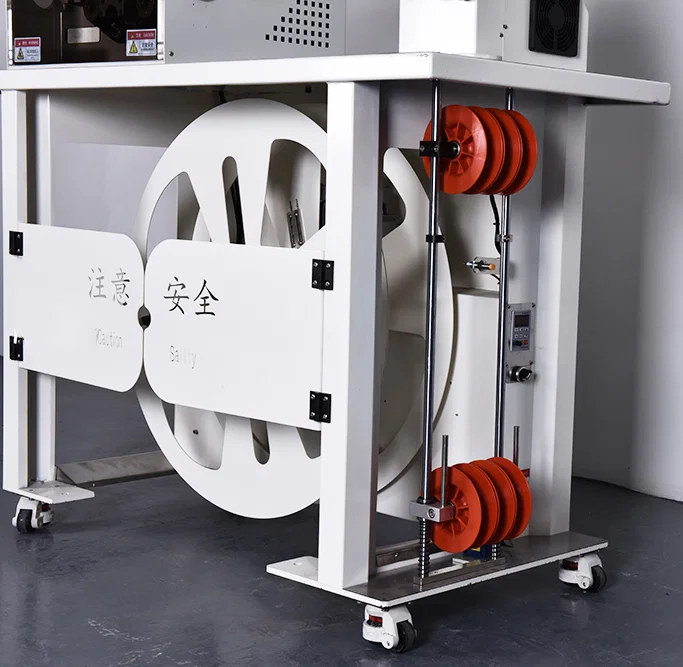

6. Pełny zwój jest osadzony na odwijaku wbudowanym w ramę pod stołem, a regulowana na wysokość prowadnica wyjściowa ustawia wysokość podawania na pojemnik, aby długie odcinki nie wyginały się przy wyjściu z głowicy.
Specyfikacja techniczna
| Parametr | Specyfikacja |
|---|
| Model | WPM-245 |
|---|
| Typ maszyny | Automatyczna maszyna do cięcia rur karbowanych z wbudowanym odwijakiem |
|---|
| Panel sterowania | 7-calowy panel dotykowy w kolorze |
|---|
| System sterowania | PLC |
|---|
| Moc | 220 V 50/60 Hz |
|---|
| Średnica cięcia | 4-25 mm |
|---|
| Wydajność | 50 pcs/min przy długości cięcia 200 mm |
|---|
| Ciśnienie powietrza | 0,6-0,8 MPa |
|---|
| Wymiary | 1770 x 660 x 1550 mm |
|---|
| Masa | 270 kg |
|---|
| Prowadnica wyjściowa | Stojak regulowany na wysokość |
|---|
| Głowica tnąca | Zamknięta za osłoną |
|---|
Zastosowania

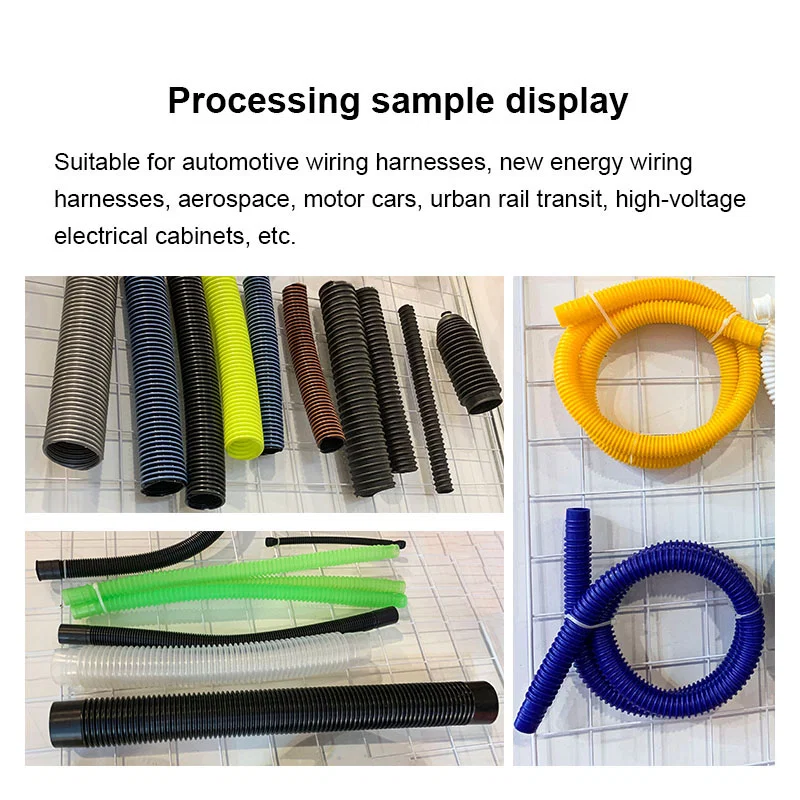

— Wiązki przewodów motoryzacyjnych: rura karbowana cięta na odcinki odgałęzień od 200 mm w górę do osłaniania przebiegów wiązki przed owinięciem taśmą.
— Budowa szaf sterowniczych i rozdzielnic: rura cięta na stałe długości do prowadzenia przewodów między korytkami i drzwiami.
— Montaż urządzeń AGD i HVAC: rura karbowana cięta na długość do ochrony przewodów czujników czynnika i wentylatora.
— Ochrona kabli na obrabiarkach: rura cięta partiami do osłony odsłoniętych przebiegów między szafą a osią ruchomą.
— Usługi cięcia na zlecenie: rura ze zwoju przerabiana na zestawy o stałej długości, gdzie wydajność 50 pcs/min przy 200 mm ustala koszt partii.
