Podajnik przewodu z przetwornicą częstotliwości WPM-9040

📅 2026-01-27 👁️ 1,005
  • Nr modelu: WPM-9040

  • Specyfikacje

    Model: WPM-9040
    Waga: 40 kg
    Wymiary: 95 × 50 × 50 cm
    Moc: 90W
    Typ: automatyczna maszyna do podawania drutu z konwersją częstotliwości
  • Zapytaj teraz

WPM-9040 to zmotoryzowany odbiór przewodu, który podaje kabel ze zwoju do maszyny tnącej, zdejmującej izolację lub zaciskającej. Jest to odbiór czteroosiowy z regulacją prędkości przetwornicą częstotliwości, możliwy do pracy w położeniu poziomym lub pionowym, pobierający 90 W i ważący 40 kg w ramie 95 x 50 x 50 cm.

Zwój na podstawie biernej musi być ciągnięty przez maszynę odbiorczą, a ten naciąg zmienia się w miarę odwijania i ubytku masy. Model 9040 napędza zwój: rolki go obracają, ramię z krążkiem utrzymuje pętlę przewodu, a przetwornica dopasowuje prędkość podawania do zużycia maszyny. Dzięki temu nóż widzi stały, niewielki naciąg od pierwszego do ostatniego metra zwoju.

WRD-12Z jest mniejszym odwijakiem w ofercie: 60 W, szpula 35 kg, płynna regulacja prędkości i obrót w przód lub w tył. Model 9040 jest cięższą jednostką o masie 40 kg z regulacją przetwornicową i podwójnym mocowaniem poziomym i pionowym, ustawianą zwykle na początku linii, a nie obok pojedynczej maszyny stołowej.

Najważniejsze cechy

1. Napęd z przetwornicą częstotliwości o mocy 90 W: prędkość podawania jest ustawiana elektrycznie i podąża za zapotrzebowaniem maszyny odbiorczej.

2. Czteroosiowa konfiguracja odbioru, z rolkami napędowymi i ramieniem z krążkiem prowadzącym pętlę przewodu.

3. Mocowanie poziome lub pionowe, więc ta sama jednostka może stać jako kolumna albo pracować jako podajnik stołowy.

4. Ramię z krążkiem między zwojem a wylotem przejmuje różnice prędkości, więc przewód nie jest naciągany przy nożu.

5. Szpula z regulowanymi promieniami, przyjmująca zwoje z rdzeniem i bez rdzenia.

6. Masa 40 kg w ramie 95 x 50 x 50 cm, z cyfrowym panelem sterowania na górze i przykręcaną płytą podstawy.

Specyfikacja techniczna

ParametrWartość
ModelWPM-9040
Typ maszynyAutomatyczny podajnik przewodu z przetwornicą częstotliwości
KonfiguracjaOdbiór czteroosiowy
WykonaniePoziomo-pionowe, dwuzadaniowe
Moc90W
Masa40 KG
Wymiary95*50*50 cm

Zastosowania

— Podawanie do automatu cięcia i zdejmowania izolacji z pełnego zwoju przewodu jednożyłowego w izolacji.

— Linie zwijania kabli, gdzie odbiór musi podążać za prędkością nawijarki.

— Komórki obróbki przewodów pracujące długimi seriami jednego przekroju, gdzie masa zwoju zwiększa naciąg.

— Stanowiska stołowe cięcia i zdejmowania izolacji wymagające napędzanego odwijaka zamiast podstawy swobodnej.

— Zakłady wiązek pobierające przewód ze zwojów zbiorczych do linii zaciskającej lub tnącej.

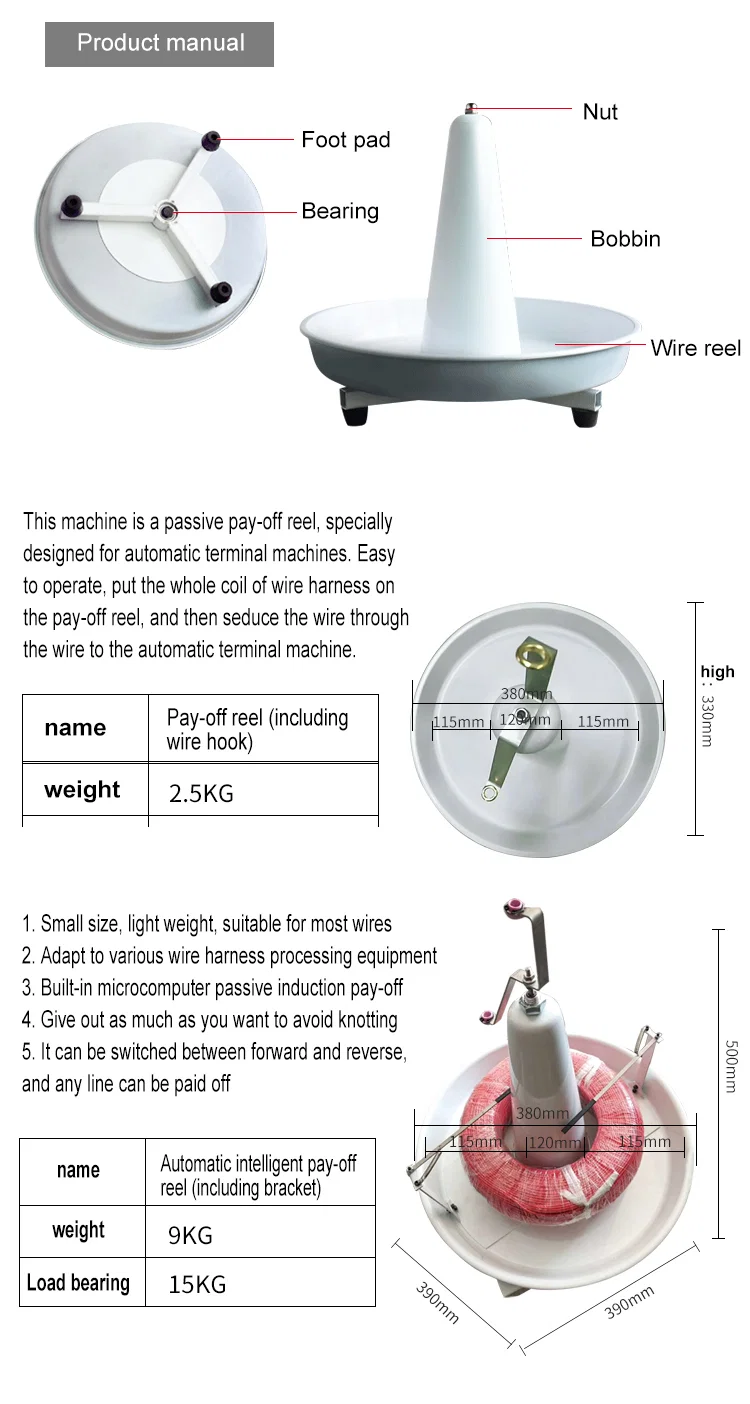

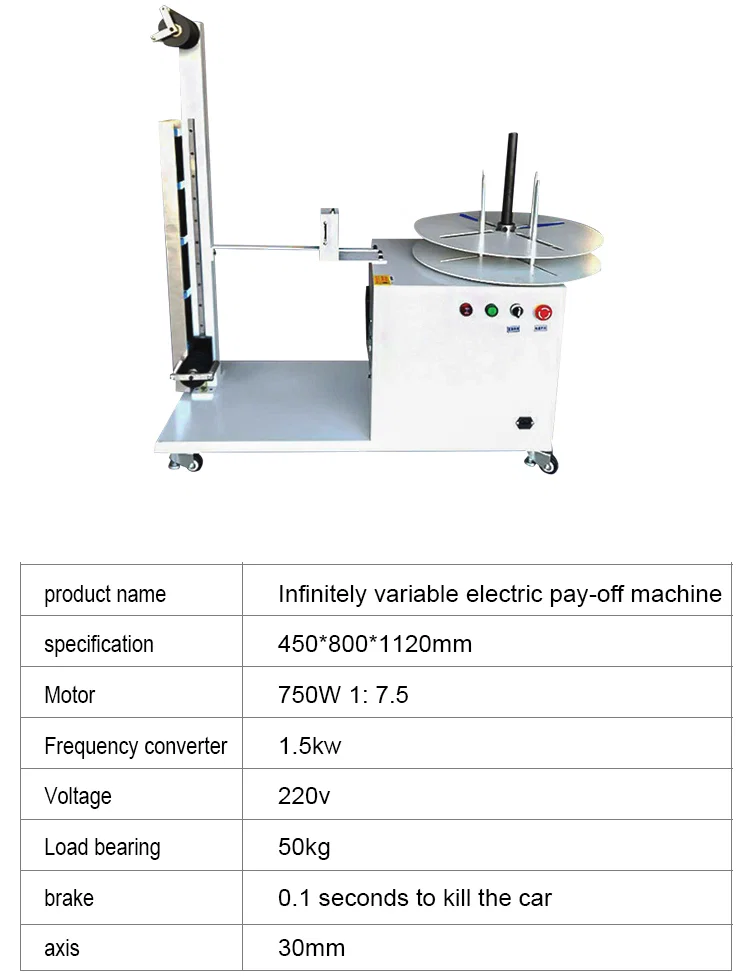

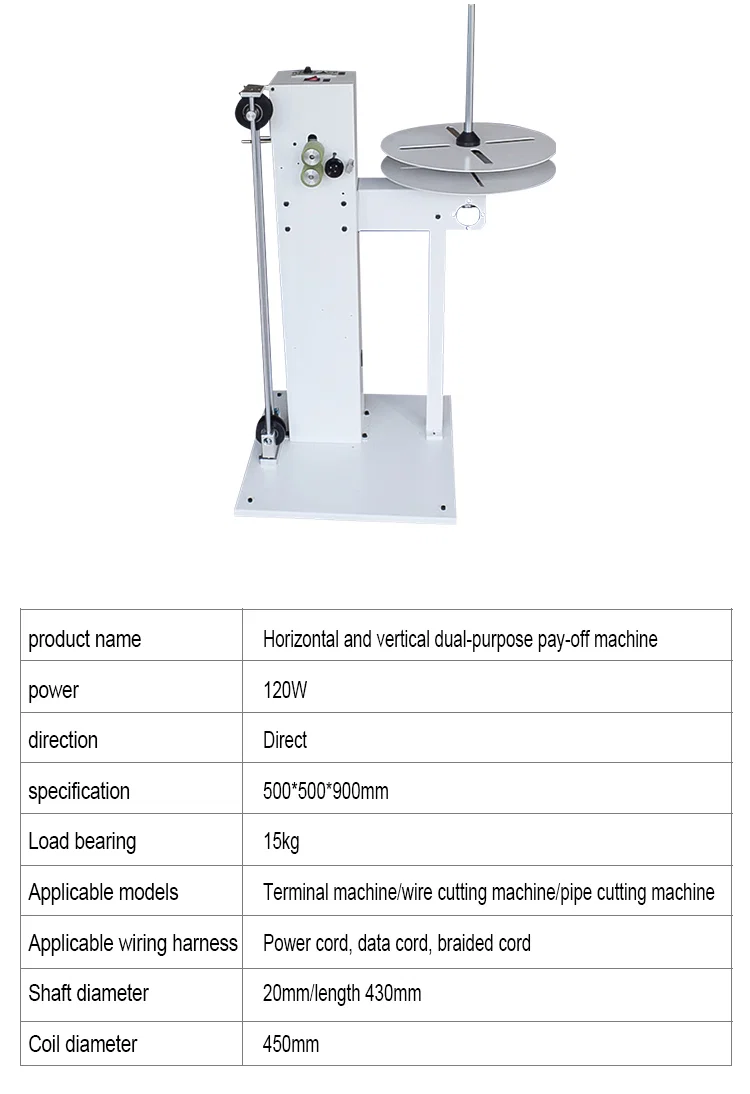

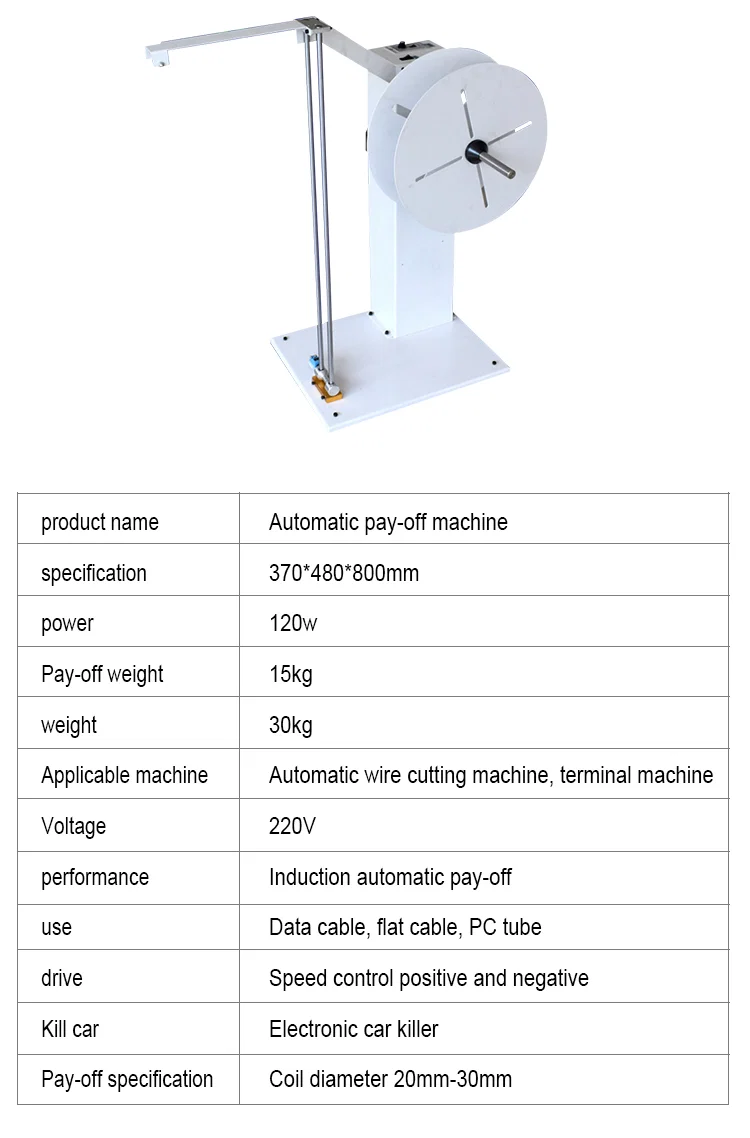

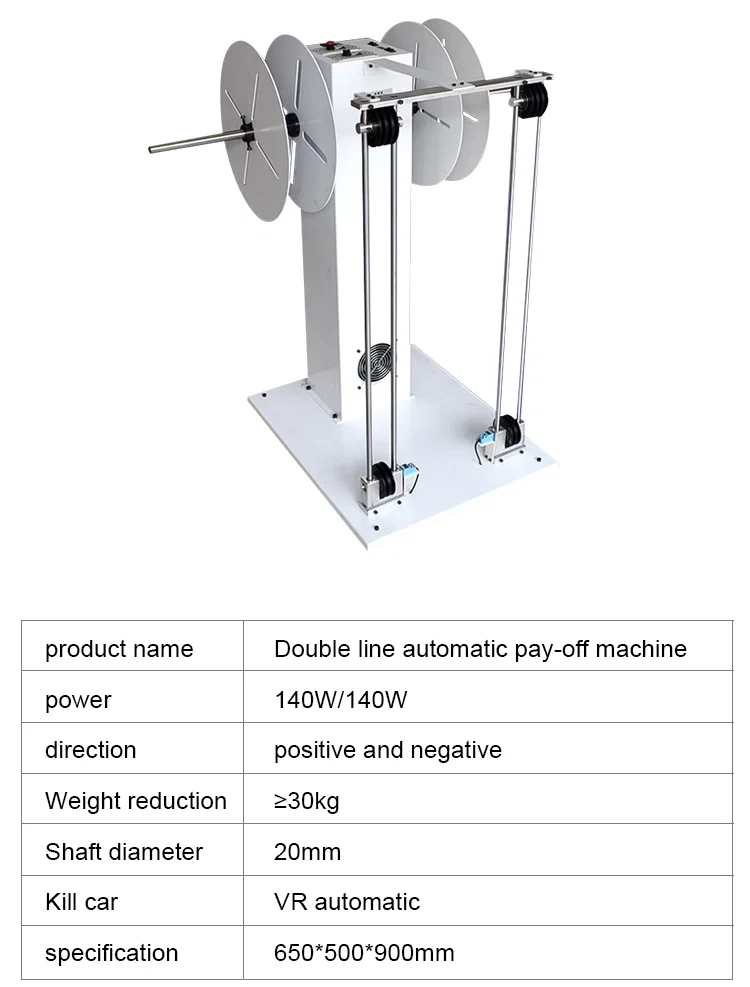

Poziomo-pionowy odbiór przewodu o podwójnym zastosowaniu z tabelą specyfikacjiAutomatyczny podajnik przewodu z przetwornicą częstotliwości na podstawie jezdnej z tabelą parametrówAutomat do odbioru przewodu z tarczą szpuli i tabelą parametrówDwuliniowy automat do odbioru przewodu z dwoma wałami szpul i tabelą specyfikacjiElektryczny odbiór przewodu z płynną regulacją, pionową prowadnicą i przełącznikiem sterowaniaAutomatyczna szpula odbiorcza o wysokości 500 mm z rysunkiem wymiarowym i specyfikacjąStrona instrukcji szpuli odbiorczej z wymiarami cewki, łożyska, stopki i szpuli przewodu
