WPM-BZ1 naciąga rozciągliwą oplotkę na wiązki przewodów i tnie ją na długość. Przyjmuje siatkę tkaną z włókna oraz oplotkę ciętą termicznie przez rurę prowadzącą 12-25 mm i tnie na dowolną długość od 100 mm do 1200 mm.
Zakładanie oplotki ręcznie jest powolne, a przecięty koniec się strzępi. Maszyna nasuwa oplotkę na wiązkę i tnie nożem podgrzewanym, dzięki czemu siatka zgrzewa się na cięciu, utrzymując ±3 mm długości przy 1000 sztukach na godzinę lub więcej. Każdy odcinek wychodzi w tej samej długości z zamkniętym końcem.
To jedyny model w grupie, który nie nakłada taśmy. Pozostałe owijają taśmę klejącą wokół przewodu, natomiast WPM-BZ1 podaje i tnie osłonową oplotkę na zmontowaną wiązkę, więc określa się go średnicą rury prowadzącej i długością cięcia, a nie szerokością taśmy i zakładką.
Najważniejsze cechy
1. Naciąga i tnie oplotkę z siatki tkaniny w jednym cyklu automatycznym

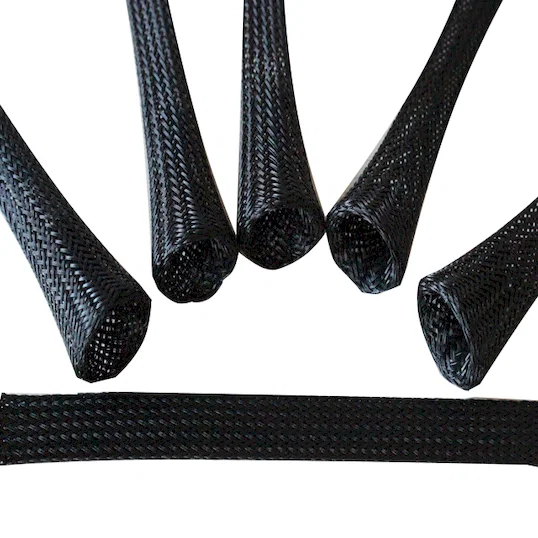

2. Nóż zgrzewający zamyka końce siatki i zapobiega strzępieniu
3. Długość cięcia 100-1200 mm z dokładnością ±3 mm
4. Średnica rury prowadzącej 12-25 mm dla różnych rozmiarów oplotki
5. Wydajność 1000 sztuk na godzinę lub więcej
6. Jednofazowe AC 220 V, 400 W/h; powietrze 0,4-0,6 MPa
Specyfikacja techniczna
| Parametr | Wartość |
|---|
| Model | WPM-BZ1 |
|---|
| Funkcja | Naciąganie i cięcie oplotki |
|---|
| Odpowiednia oplotka | Oplotka z włókna (siatka tkana), materiały cięte termicznie |
|---|
| Zakres przewodów | Na zamówienie (średnica przewodu ≤ średnica rury) |
|---|
| Średnica rury prowadzącej | 12-25 mm |
|---|
| Długość cięcia | 100-1200 mm |
|---|
| Dokładność cięcia | ±3 mm |
|---|
| Prędkość | ≥ 1000 szt./h |
|---|
| Zasilanie | Jednofazowe AC 220 V/50 Hz |
|---|
| Zużycie energii | 400 W/h |
|---|
| Źródło powietrza | 0.4-0.6 MPa |
|---|
| Temperatura pracy | -5 C do +40 C |
|---|
| Wilgotność względna | 40-90% RH |
|---|
| Masa | ok. 80 kg |
|---|
Zastosowania
— Komora silnika samochodu - osłonięcie oplotką odcinków wiązki przed przetarciem, przed spięciem
— Maszyny przemysłowe - osłonowa oplotka siatkowa na kablach sterowniczych i silnikowych
— Wiązka wewnętrzna AGD - oplotka na pęczkach przewodów przechodzących przez blachę
— Szafy kolejowe i energetyczne - oplotka na trasach kablowych wymagających odporności na przetarcie
— Zestawy kablowe na zamówienie - cięcie dopasowanych długości oplotki według listy materiałowej wiązki
