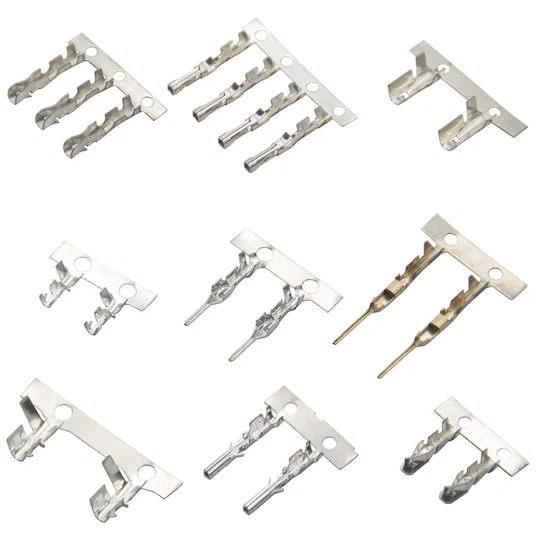

JW-TC07 to tłoczona cylindryczna tuleja stykowa typu latarniowego lub bębnowego, z wzdłużnymi nacięciami wyciętymi wokół tulei, dzięki czemu ścianka sama pełni rolę sprężyny. Jest formowana z taśmy z przekroju płaskiego w okrągły, co daje proste prowadzenie na wylocie i okrągłą strefę styku, w którą trafia pin współpracujący. Korpusy są wykonane z mosiądzu, miedzi fosforowej, miedzi berylowej lub SUS304/SUS301, z powłoką cynową, niklową, srebrną lub złotą.
Ponieważ siła styku powstaje w naciętej tulei, a nie w osobnej sprężynie, grubość ścianki, długość nacięcia i stan zahartowania taśmy to trzy wymiary decydujące o sile wciskania i przytrzymania. To także trzy parametry, które jako pierwsze dryfują w serii na szybkiej prasie, więc części są kontrolowane na projektorze profili i testerze 2.5D, z badaniami wytrzymałościowym i twardości na taśmie. Trasę powłoki można odwrócić - tłoczenie przed powłoką lub powłoka przed tłoczeniem - w zależności od tego, czy krawędź szwu ma pozostać pokryta.
Wobec JW-TC06, czyli płaskiej męskiej nóżki do lutowania, jest to strona gniazda i to kształt wykonuje pracę. Wobec końcówek zaciskanych TC01 do TC04, które łączą tuleję z przewodem giętkim przez zaciśnięcie, TC07 dostarcza sam styk sprężysty i jest zwykle osadzana w obudowie z tworzywa. To element wybierany wtedy, gdy pin ma być uchwycony z określoną siłą, a nie zatrzaśnięty.
Najważniejsze cechy
1. Wzdłużne nacięcia są wycinane wokół tulei, tworząc listki sprężyste, więc siła styku pochodzi ze ścianki tulei i stanu taśmy, a nie z osobnej sprężyny lub frezowanej klatki.
2. Korpus jest formowany z przekroju płaskiego w okrągły, co daje płaskie prowadzenie na wejściu i okrągły odcinek roboczy, w którym styka się pin współpracujący.
3. Miedź berylowa i miedź fosforowa są oferowane obok mosiądzu i SUS304/SUS301, co określa, jaka część siły styku pozostaje po wielokrotnych cyklach wkładania.
4. Cztery systemy powłok obejmują zakres od cynowej nastawionej na koszt po złotą dla niskiej i stabilnej rezystancji styku, z gotowym kolorem naturalnym, złotym lub srebrnym.
5. Produkcja odbywa się na importowanych japońskich szybkich precyzyjnych prasach tłoczących, co utrzymuje geometrię nacięć przy prędkościach taśmy.
6. Kontrola wykorzystuje projektor wysokiej precyzji, tester 2.5D, maszynę wytrzymałościową i twardościomierz, więc szerokość nacięcia, profil tulei i twardość taśmy są mierzone, a nie oceniane wzrokowo; MOQ 5000 szt. przy 3-5 dniach dla zapasu lub 7-15 dniach dla partii, z dokumentacją UL, SGS, CE, ISO9001, ROHS, REACH i TUV.
Specyfikacja techniczna
| Parametr | Specyfikacja |
|---|
| Model | JW-TC07 |
|---|
| Typ produktu | Tłoczona tuleja stykowa latarniowa, formowana z płaskiego w okrągły |
|---|
| Materiał | 4 opcje: mosiądz, miedź fosforowa, miedź berylowa, stal nierdzewna SUS304/SUS301 |
|---|
| Obróbka powierzchni | 4 opcje: cynowanie, niklowanie, srebrzenie, złocenie |
|---|
| Sekwencja powłoki | 2 trasy: najpierw tłoczenie, potem powłoka, albo najpierw powłoka, potem tłoczenie |
|---|
| Kształt | Na zamówienie według rysunku |
|---|
| Kolor | Kolor naturalny materiału, złoty, srebrny |
|---|
| Test utleniania | Próba mgły solnej |
|---|
| Urządzenia produkcyjne | Importowane japońskie szybkie precyzyjne prasy tłoczące |
|---|
| Urządzenia kontrolne | 4 stanowiska: projektor wysokiej precyzji, tester 2.5D, maszyna wytrzymałościowa, twardościomierz |
|---|
| MOQ | 5000 szt. |
|---|
| Certyfikacja | 7 schematów: UL, SGS, CE, ISO9001, ROHS, REACH, TUV |
|---|
| Opakowanie | Worek foliowy + karton |
|---|
| Dostawa | Zapas 3-5 dni, partia 7-15 dni |
|---|
Zastosowania
— Złącza przewód-płyta i płyta-płyta: nacięta tuleja jest wciskana w obudowę z tworzywa i przyjmuje pin sprężyną, bez zatrzasku, który się zużywa.
— Zespoły wtyków i gniazd audio, oświetlenia i czujników: styki bębnowe, które muszą przetrwać wielokrotne wkładanie bez utraty siły styku.
— Obudowy złączy samochodowych: tuleje z miedzi fosforowej lub berylowej powlekane pod ekspozycję na mgłę solną, osadzane w uszczelnionej obudowie.
— Zespoły przekaźników i przełączników: formowana tuleja jako sprężyna styku ruchomego, gdzie płaski listek zająłby zbyt dużo miejsca.
— Gniazda testowe i przyrządy: złocone tuleje stykające się z pinem wielokrotnie w trakcie zmiany bez narastania tlenków na powierzchni styku.
