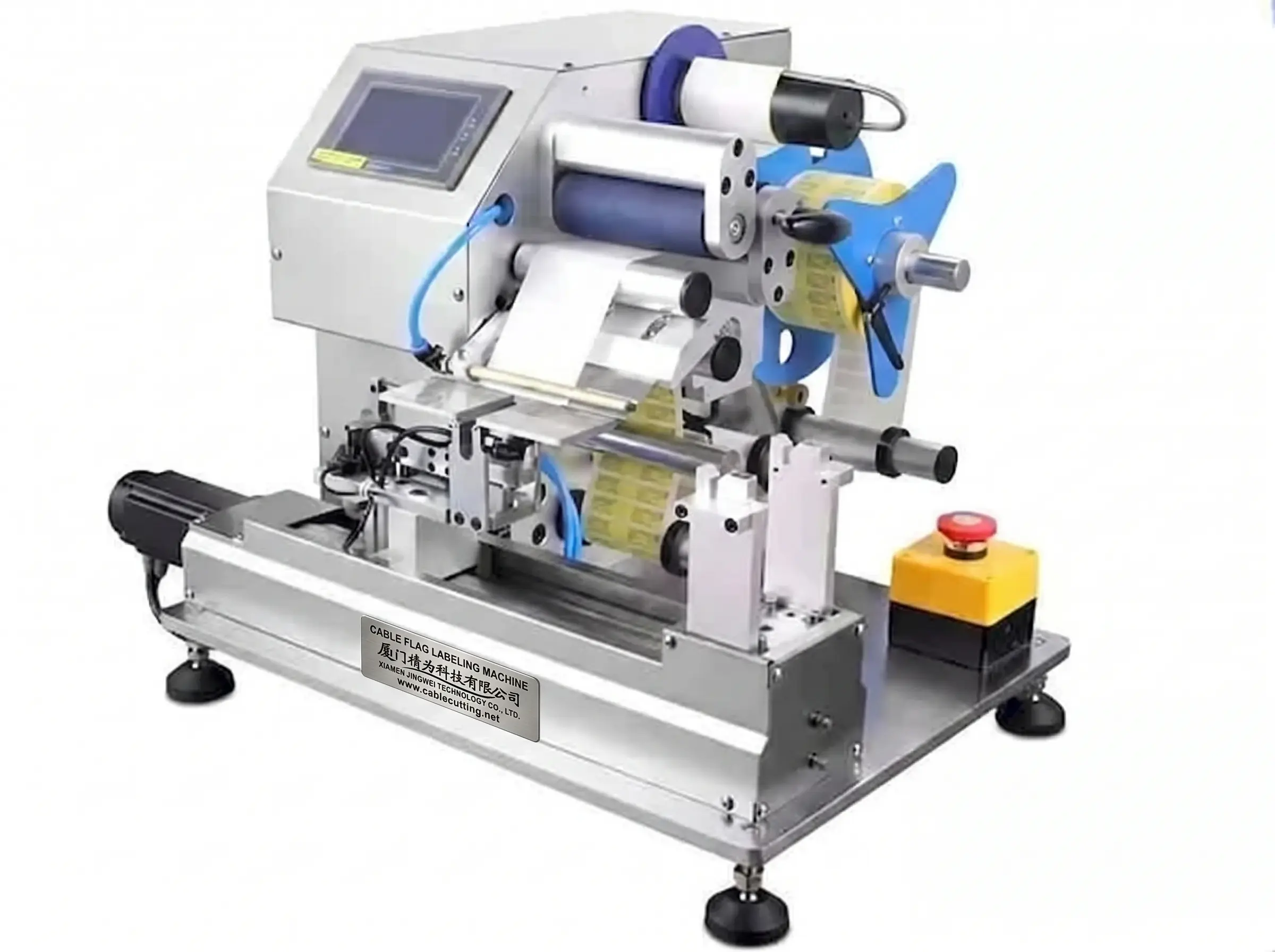

WPM-60C składa etykietę na przewodzie tak, że zadrukowana flaga odstaje od izolacji. Przyjmuje przewód o średnicy od 1 do 10 mm, etykiety o szerokości od 10 do 56 mm i długości od 40 do 160 mm oraz pracuje z wydajnością 900-1200 sztuk na godzinę. Maszyna ma 850×500×960 mm, waży 98 kg brutto i pobiera 60 W z sieci AC 220 V lub 110 V.
Etykiety flagowe są składane ręcznie przy stole wiązek i obie połówki rzadko się schodzą: zgięcie wypada poza środkiem, klej zamyka się na sobie, a okienko do odczytu jest odwrócone w złą stronę. WPM-60C odkleja etykietę, podaje linię zgięcia do narzędzia, ustawia przewód na środku kleju i zamyka nóż składający na obu połówkach jednym skokiem, pozostawiając ogonek o długości ustawionej na ekranie. Zgięcie i docisk napędzają siłowniki pneumatyczne, a wstęgę etykiet indeksuje silnik krokowy.
WPM-5-60 owija etykiety 5-60 mm jako zamknięty pierścień na przewodzie od 4 mm, bez ogonka. WPM-6130 składa etykiety o długości do 320 mm, ale najpierw je drukuje, z wydajnością 15-20 sztuk na minutę. WPM-60C jest szybszą maszyną flagową, 900-1200 sztuk na godzinę, i pracuje na etykietach wstępnie zadrukowanych, więc koszt etykiety i jakość druku rozstrzyga się poza maszyną.
Najważniejsze cechy
1. Zakres przewodów 1-10 mm średnicy, regulowany na prowadnicy przewodu.
2. Etykieta o szerokości 10-56 mm i długości 40-160 mm, składana z ogonkiem dla okienka odczytu.
3. 900-1200 szt./h z napędu 60 W.
4. Nóż składający zamyka obie połówki etykiety na przewodzie jednym skokiem, z przewodem wycentrowanym na pasku kleju.
5. Silnik krokowy indeksuje wstęgę etykiet, a rolka kompensacyjna utrzymuje jej naciąg między indeksami; siłowniki pneumatyczne zgięcia i docisku.
6. AC 220 V lub 110 V przy 50 Hz, 850×500×960 mm, 98 kg brutto, z wyłącznikiem awaryjnym w osobnej skrzynce po prawej stronie podstawy.
Specyfikacja techniczna
| Parametr | Wartość |
|---|
| Model | WPM-60C |
|---|
| Typ maszyny | Automatyczna etykieciarka flagowa przewodów |
|---|
| Zasilanie | AC 220 V / 110 V, 50 Hz, 60 W |
|---|
| Prędkość etykietowania | 900-1200 szt./h |
|---|
| Odpowiednia średnica przewodu | 1-10 mm, regulowana |
|---|
| Szerokość etykiety | 10-56 mm |
|---|
| Długość etykiety | 40-160 mm |
|---|
| Wymiary | 850×500×960 mm |
|---|
| Masa brutto | 98 kg |
|---|
Zastosowania
— Montaż wiązek samochodowych: etykiety flagowe na przewodzie podstawowym 1-10 mm przy stanowisku owijania
— Wiązki AGD i HVAC: flagi identyfikacyjne na przewodach sterowniczych przed założeniem oplotki
— Wiązki dźwigowe i kolejowe: flagi na kablach wielożyłowych, gdzie etykieta musi być czytelna w kanale
— Budowa szaf elektrycznych: flagi przewodowe naklejane partiami z wstęgi zadrukowanej
— Kable urządzeń medycznych: flagi na cienkim kablu, gdzie etykieta owijana usztywniałaby zgięcie
