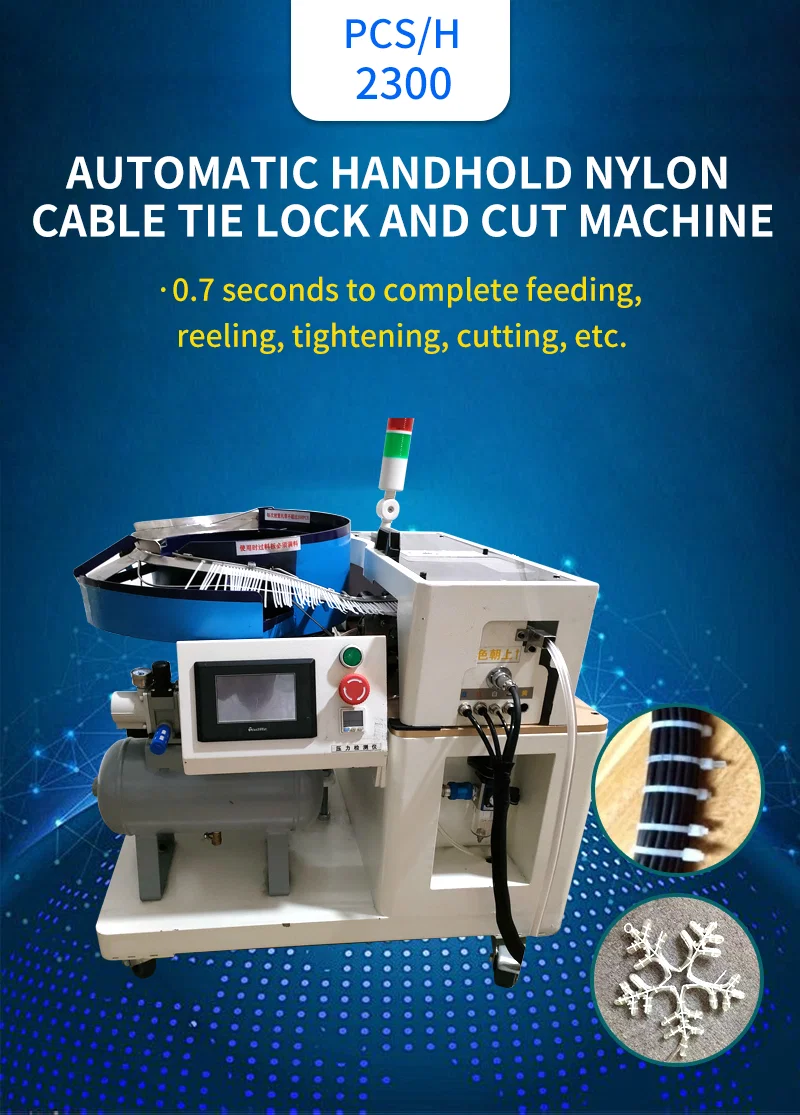

WPM-2503 owija opaskę nylonową wokół zwoju i zaciska ją w jednym automatycznym cyklu, zastępując ręczne zwijanie i wiązanie na końcu linii kablowej. Obsługuje wiązki o średnicy od 1 mm do 50 mm opaskami 100 mm, 120 mm lub 150 mm i pracuje z wydajnością 2300 pcs/h. Maszyna jest wolnostojąca, ma wymiary 720 x 660 x 780 mm przy masie 130 kg i jest osadzona na kółkach, co pozwala przenosić ją między liniami.
Cykl jest na tyle krótki, że o tempie decyduje obsługa: przy 0,7 s na podawanie, zwijanie, zaciskanie i cięcie operator ładuje zwoje szybciej, niż głowica jest w stanie je wiązać, a wąskie gardło przesuwa się w górę strumienia. Opaski są podawane z podajnika wibracyjnego, który orientuje każdą z nich przed dojściem do szczęk, dzięki czemu głowica nie jest ładowana ręcznie i nie pracuje z odwróconą opaską. Siłę pętli ustawia się ręcznym pokrętłem, co pozwala tej samej maszynie wykonać luźną pętlę na kablu wielożyłowym i mocną pętlę na pojedynczym przewodzie giętkim bez zmiany programu.
To maszyna, a nie materiał eksploatacyjny. JW-PK06 dostarcza płaski drut wiążący stosowany w głowicach zwijająco-wiążących, natomiast WPM-2503 korzysta z formowanych opasek nylonowych z podajnika; WPM-100 tnie rękaw, rurę i taśmę na długość, ale na tym się zatrzymuje, a ten model zamyka pętlę wokół gotowego zwoju.
Najważniejsze cechy
1. 2300 pcs/h przy cyklu 0,7 s, który obejmuje podawanie, zwijanie, zaciskanie i cięcie w jednej sekwencji, bez drugiego stanowiska operatorskiego.
2. Zakres wiązek 1-50 mm średnicy, praca z opaskami nylonowymi 100 mm, 120 mm lub 150 mm, co obejmuje lekkie zestawy i kable zasilające wielożyłowe na tej samej głowicy.

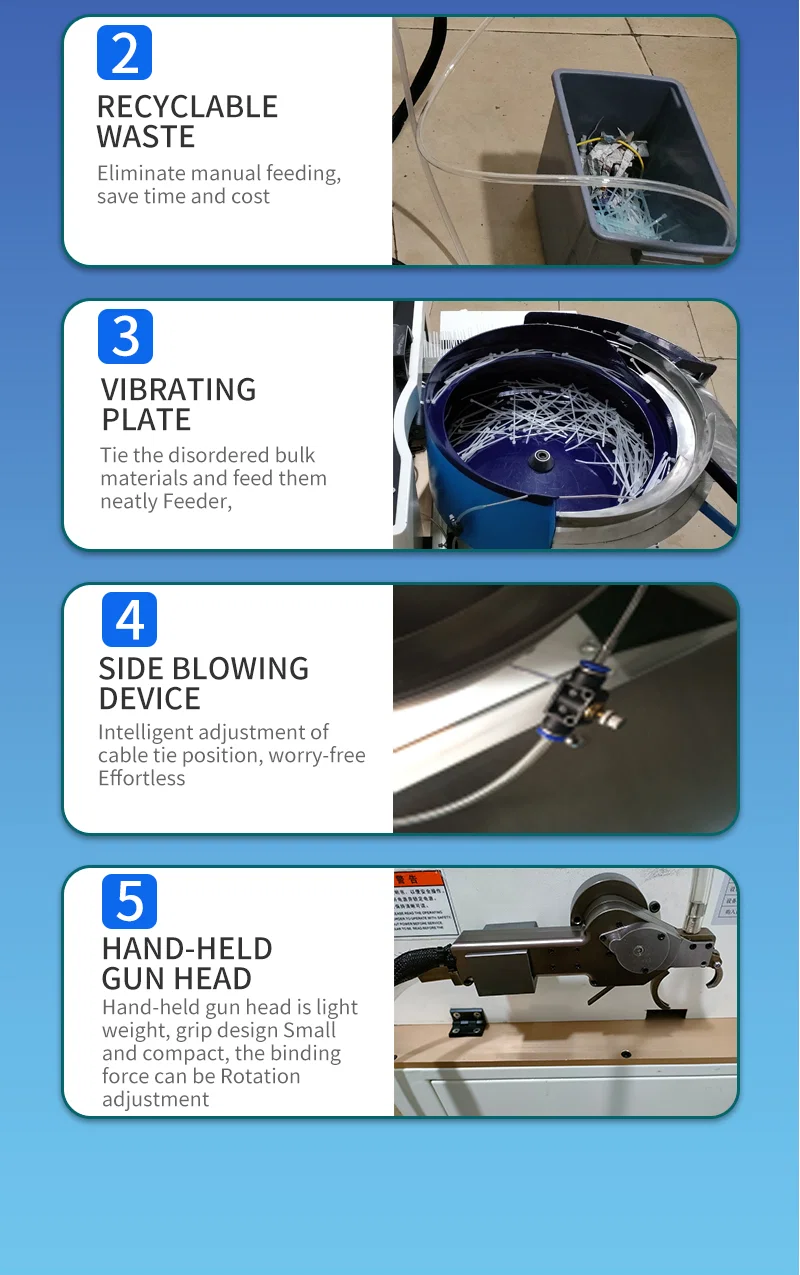

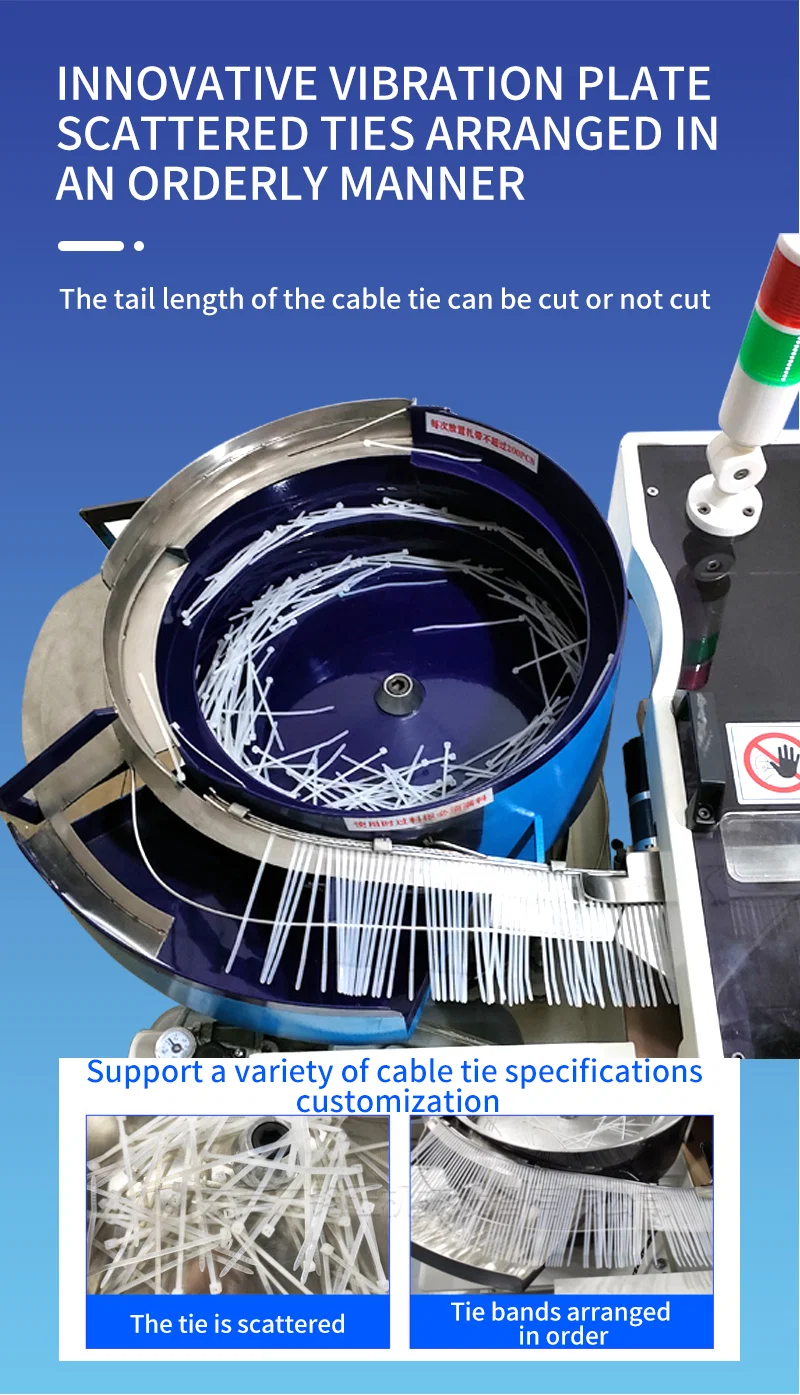

3. Automatyczne podawanie z płyty wibracyjnej orientuje i podaje każdą opaskę, więc szczęki są ładowane przez maszynę, a cykl nie zatrzymuje się na uzupełnienie.
4. Sterowanie PLC z panelem dotykowym ustawia licznik i cykl; trójkolorowa lampa wieżowa sygnalizuje pracę, zatrzymanie i awarię na końcu linii.

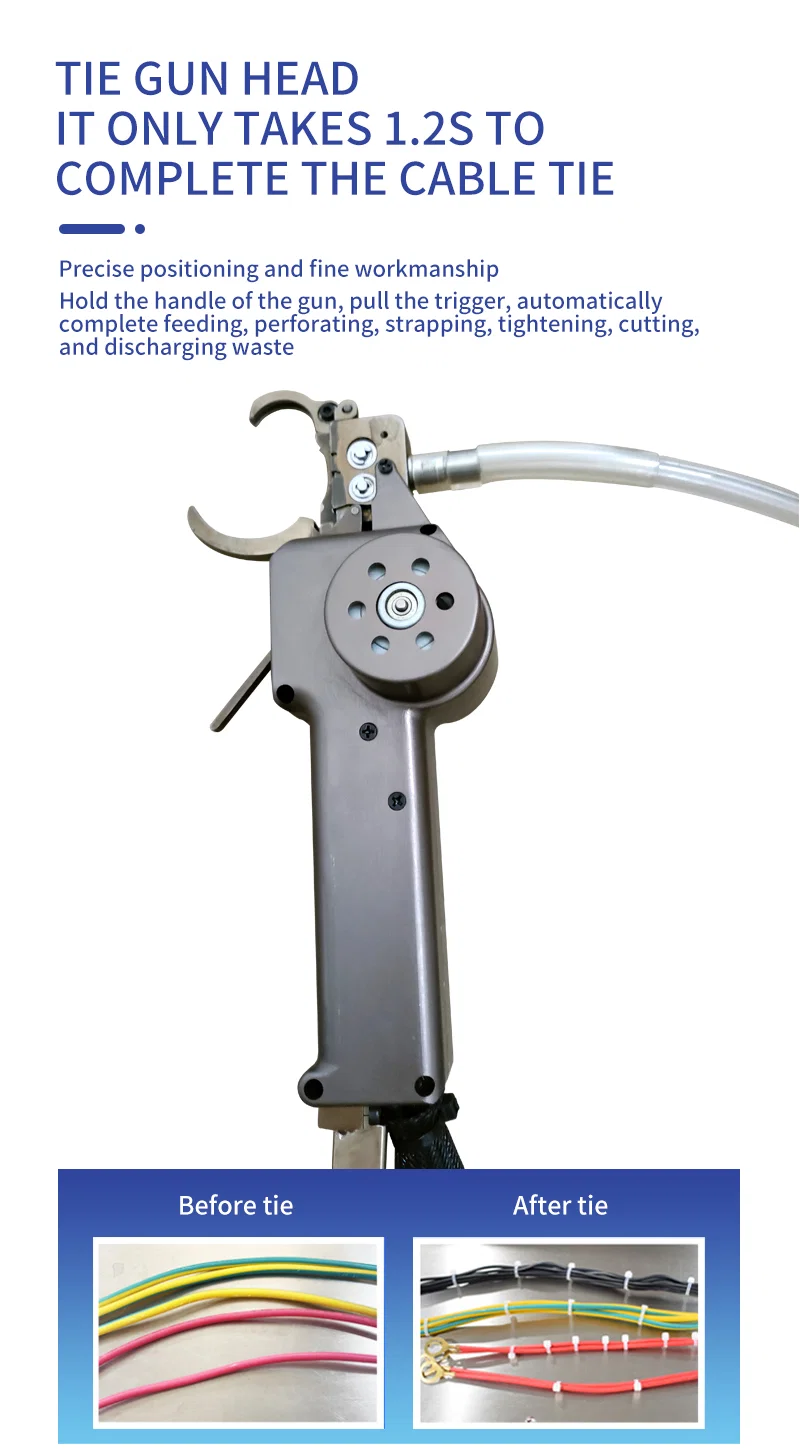

5. Siła zacisku jest regulowana ręcznie, co pozwala dopasować pętlę do płaszcza kabla bez edycji programu.
6. 400 W przy AC 220 V i powietrzu sieciowym 0,6 MPa, rama 130 kg i 720 x 660 x 780 mm na kółkach, opcjonalnie moduł recyklingu odciętych końcówek opasek.
Specyfikacja techniczna
| Parametr | Specyfikacja |
|---|
| Model | WPM-2503 |
|---|
| Typ maszyny | Automatyczna ręczna maszyna do zwijania i wiązania kabli opaskami nylonowymi |
|---|
| Wymiary urządzenia | 720 x 660 x 780 mm |
|---|
| Masa | 130 kg |
|---|
| Moc | 400 W |
|---|
| Napięcie | AC 220 V |
|---|
| Ciśnienie powietrza | 0,6 MPa (+/-0,5) |
|---|
| Średnica wiązania | 1-50 mm |
|---|
| Zakres opasek | 100 mm / 120 mm / 150 mm |
|---|
| Prędkość | 2300 pcs/h, 0,7 s na cykl |
|---|
| Sposób sterowania | PLC + panel dotykowy |
|---|
| Sposób podawania | Automatyczne podawanie z płyty wibracyjnej |
|---|
| Regulacja zacisku | Regulacja ręczna |
|---|
| Recykling odpadów | Opcjonalny |
|---|

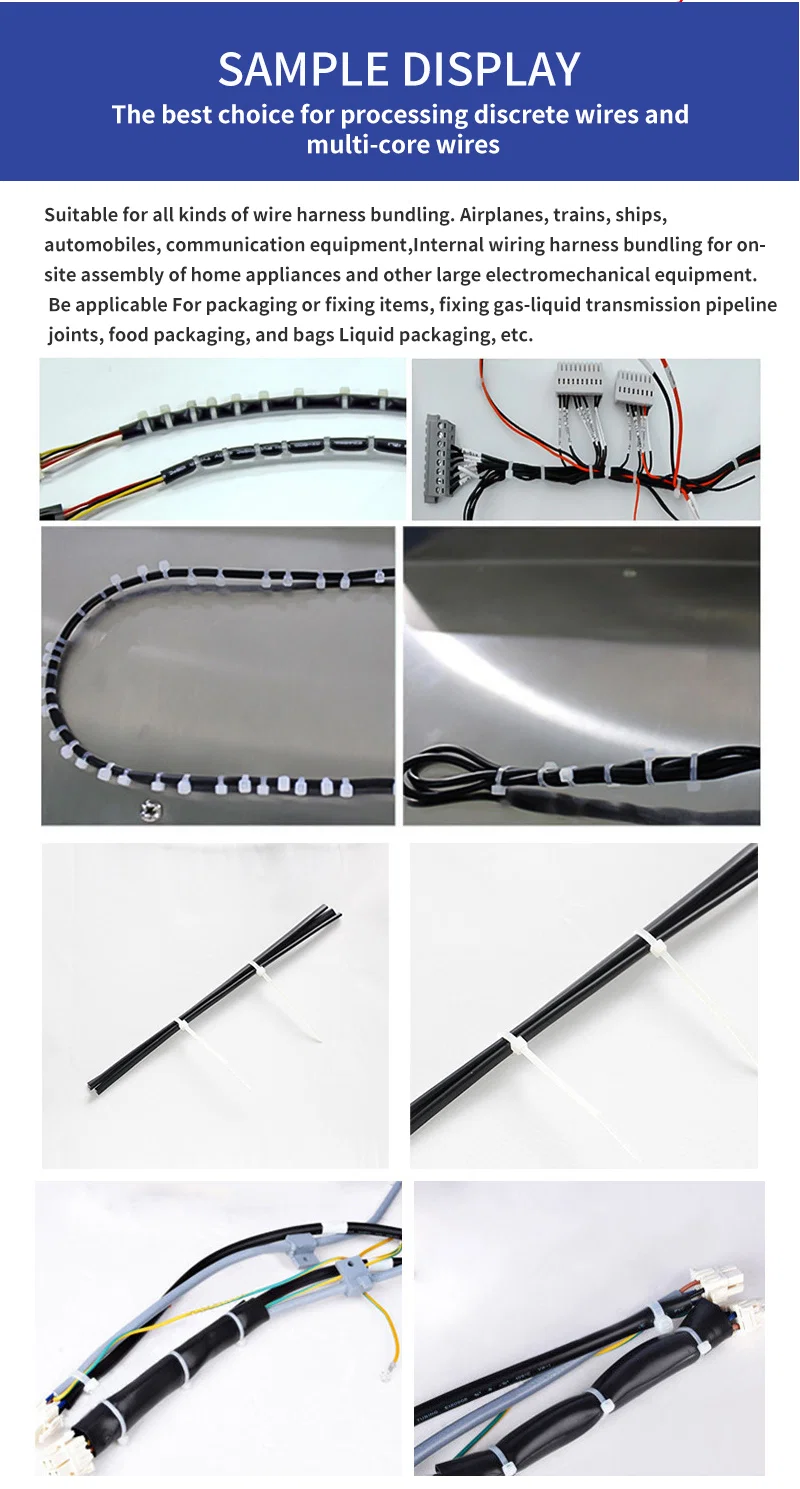

Zastosowania
— Motoryzacyjne wiązki przewodów: zwinięte odgałęzienia i podzespoły wiązane na końcu linii cięcia i zaciskania przed pakowaniem na stronę podwozia.
— Girlandy świąteczne i dekoracyjne: zwinięte zestawy świetlne wiązane opaskami 100-150 mm przy 2300 pcs/h, gdzie wiązanie ręczne wyznaczałoby tempo linii.
— Kabel fotowoltaiczny: przewody DC zwijane i wiązane do pakowania, z naprężeniem pętli na tyle niskim, aby nie odciskać izolacji.
— Wykańczanie przewodów USB, HDMI i zasilających: zwijanie i wiązanie w jednym cyklu zamiast ręcznego zwijania, skręcania i cięcia, na kablach od 1 mm.
— Wiązanie prętów zbrojeniowych i ogólne wiązanie na linii montażowej: wiązki prętów w granicy 50 mm wiązane ze stałą siłą.
