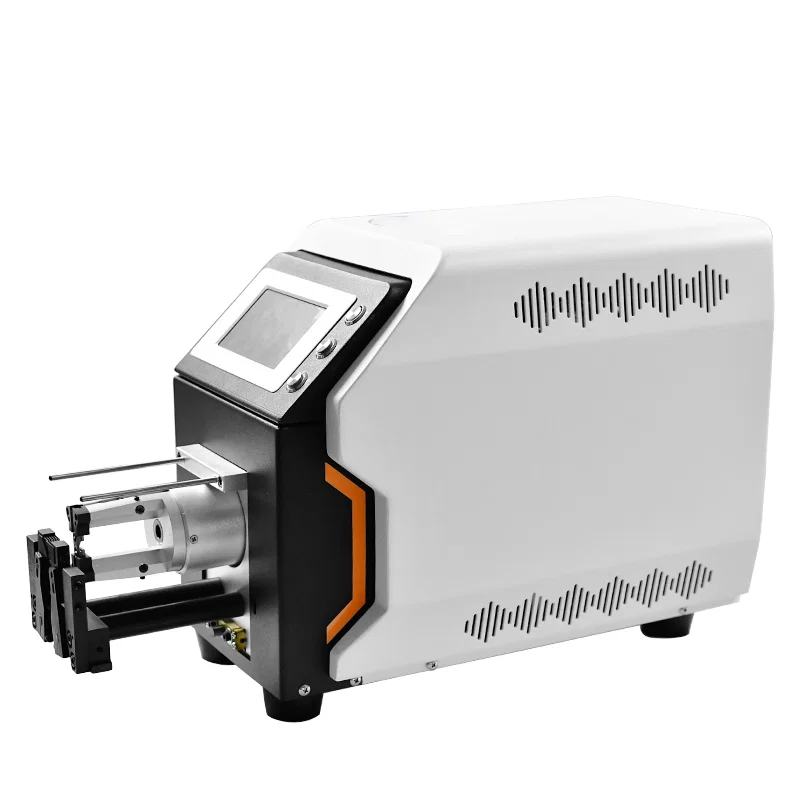

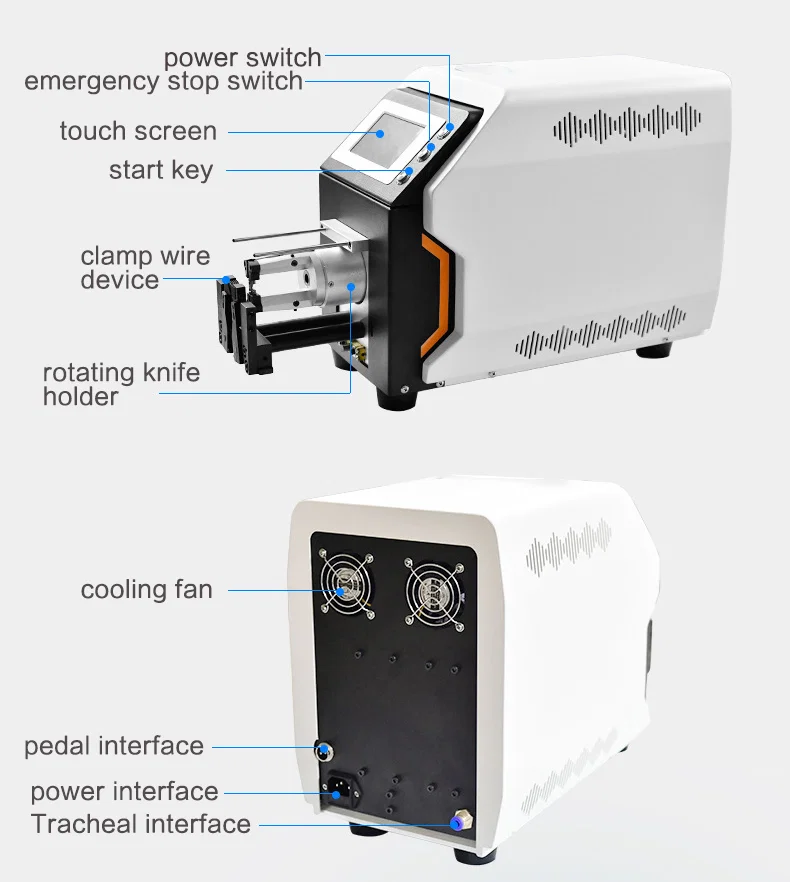

WPM-6806N to stołowa zdejmowarka serwo do kabli koncentrycznych i innych kabli warstwowych o średnicy zewnętrznej od 1 mm do 7 mm. W jednym programie wykonuje do dziewięciu etapów zdejmowania izolacji, przy długości zdejmowania 0,1-50 mm i przyroście głębokości 0,01 mm, z wydajnością 700-1200 pcs/h. Rama o masie 30 kg jest dostarczana pod AC 220 V/50 Hz lub AC 110 V/60 Hz, z nożem z węglika w obrotowej głowicy.
Kabel koncentryczny zawodzi na dielektryku, a nie na płaszczu: nóż ustawiony na płaszcz zewnętrzny nacinie piankę lub przetnie kilka milimetrów oplotu, a uszkodzenie ujawnia się jako pogorszenie strat odbicia lub ciągłości ekranu, a nie jako widoczna wada. Tutaj kabel jest mocowany w tulei, a głowica obraca się wokół niego, więc każda warstwa jest nacinana na własną głębokość i usuwana w osobnym kroku, a nie zrywana w jednym przejściu. Głębokość ustawia się skokowo co 0,01 mm względem zmierzonej grubości warstwy, a dziewięć programowalnych warstw obejmuje płaszcz, oplot, folię, dielektryk i żyłę środkową w jednym zamocowaniu.
Na tle zdejmowarek pneumatycznych to maszyna do zadań warstwowych. WPM-0.5-10MM2 usuwa jeden koniec płaszcza z kabla 0,5-10 mm szczękami stałymi i bez wymiany noża, a WPM-1-6 zdejmuje powłokę emaliową z drutu nawojowego 1-6 mm2. 6806N to maszyna, która przechodzi przez kilka warstw koncentrycznych pod kontrolą programu, czego wymaga złącze koncentryczne.
Najważniejsze cechy
1. Dziewięć programowalnych warstw zdejmowania w jednym zamocowaniu, obejmujących płaszcz, oplot, folię, dielektryk i żyłę środkową, bez przekładania kabla.
2. Rozdzielczość głębokości 0,01 mm, co pozwala nożowi zatrzymać się w piance dielektryka bez nacinania żyły środkowej.
3. Długość zdejmowania od 0,1 mm do 50 mm, ustawiana dla każdej warstwy, więc krótkie przygotowanie złącza i długie okno płaszcza mieszczą się w jednym programie.

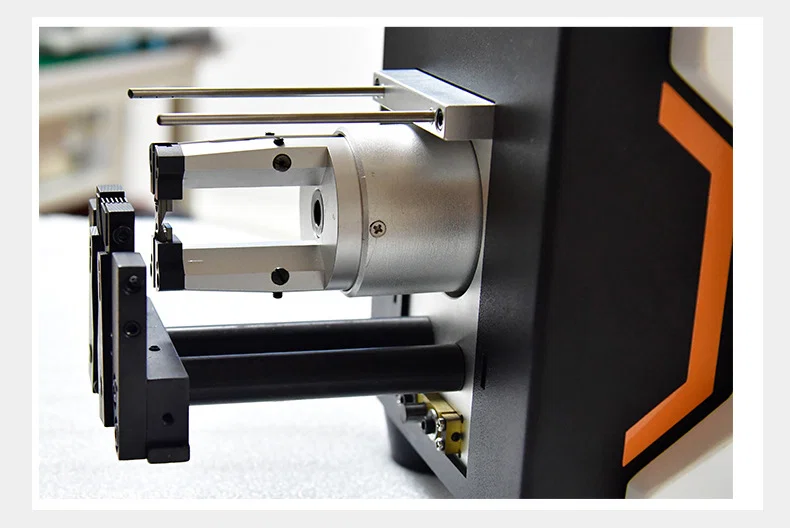

4. Zakres kabli 1-7 mm średnicy zewnętrznej, mocowanych w tulei, podczas gdy głowica napędzana serwo obraca się wokół kabla.
5. Nóż z węglika, wybrany ze względu na trwałość ostrza na oplocie i folii, a nie tylko na płaszczu PVC.
6. 700-1200 pcs/h z programami zapisywanymi dla typu kabla, na stołowej ramie 30 kg dostarczanej pod AC 220 V/50 Hz lub AC 110 V/60 Hz, z panelem dotykowym ustawionym pod kątem dla siedzącego operatora.
Specyfikacja techniczna
| Parametr | Specyfikacja |
|---|
| Model | WPM-6806N |
|---|
| Typ maszyny | Półautomatyczna serwo-zdejmowarka izolacji kabli koncentrycznych |
|---|
| Zakres średnicy przewodu | 1-7 mm |
|---|
| Długość zdejmowania izolacji | 0,1-50 mm |
|---|
| Maks. liczba warstw zdejmowania | 9 warstw |
|---|
| Jednostka głębokości cięcia | 0,01 mm |
|---|
| Nóż | Węglik |
|---|
| Wydajność | 700-1200 pcs/h |
|---|
| Zasilanie | AC 220 V/50 Hz, AC 110 V/60 Hz |
|---|
| Masa | 30 kg |
|---|
| Sposób pracy | Stołowa, mocowanie w tulei, obrotowa głowica |
|---|
| Sterowanie | Kolorowy panel dotykowy z zapisanymi programami |
|---|
Zastosowania
— Zestawy koncentryczne dla RF, wideo i transmisji: kabel typu RG schodkowany przez płaszcz, oplot i dielektryk przed montażem złącza BNC, SMA lub F.
— Przewody antenowe i dekoderów: kabel z dielektrykiem piankowym, w którym dielektryk nie może być nacinany, ponieważ nacięcie zmienia impedancję na złączu.
— Kable pomiarowe: przewody wielowarstwowe ekranowane zdejmowane w dziewięciu krokach pod złącze precyzyjne, bez nacinania oplotu.
— Kable koncentryczne kamer i czujników motoryzacyjnych: kabel 1-7 mm przygotowywany z wydajnością 700-1200 pcs/h na stole obok gniazda montażowego.
— Stanowiska napraw i prototypów: pojedyncze sztuki ustawiane z panelu dotykowego, bez wymiany oprzyrządowania między typami kabli.
