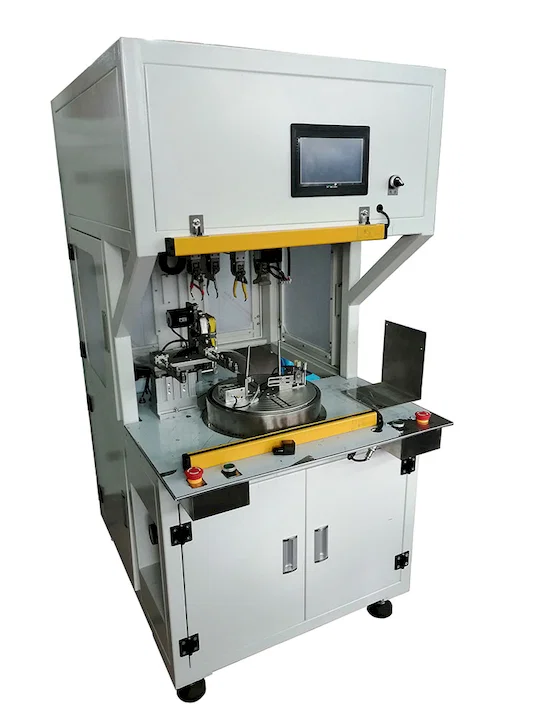

WPM-RT-81M nawija kabel 3–6 mm w wiązkę ósemkową i zamyka ją jedną opaską kablową. Przewody o długości 1–10 m są nawijane z rozstawem 80–160 mm i wiązane na skrzyżowaniu przy średnicy wiązki 40 mm lub mniejszej, z zachowaniem początku 0–400 mm i końca 100–280 mm. Nawijanie realizuje silnik serwo 1000 W, a posuw silnik serwo 750 W, przy siłownikach i zaworach elektromagnetycznych Yadeke sterujących zaciskiem i sekwencją wiązania.
Wiązany ręcznie ten sam kabel wymaga przyrządu do składania, pistoletu do opasek i kontroli zgodności początku i końca z rysunkiem pakowania. Tutaj operator podaje pocięty kabel, a maszyna rozkłada, składa, wiąże i odbiera go, więc etap składania, obsługa materiałów pistoletu i druga kontrola wypadają ze stanowiska. Wydajność znamionowa to 1000 szt./h, a rolka taśmy 7,5 kg wyznacza odstęp między uzupełnieniami, a nie czas cyklu.
Wśród jednostek nawijających RT-81M jest zbudowany wokół długiego przewodu: zachowanie początku wynosi od 0 do 400 mm, podczas gdy modele ósemkowe kończą zwykle na 130–250 mm, a rozstaw nawijania 80–160 mm jest szerszy niż 80–120 mm stosowane w maszynach do liny 4 mm. Maszyna tylko nawija i wiąże, bez stanowiska cięcia i zdejmowania izolacji, więc odpowiada stanowiskom, które mają już krajarkę, a nie modelom tnąco-zdzierająco-wiążącym o wydajności 200–400 szt./h.
Najważniejsze cechy
1. Pojedyncze wiązanie ósemkowe: wiązka jest złożona na sobie i zamykana jedną opaską przy średnicy 40 mm lub mniejszej, z oboma końcami po tej samej stronie.
2. Kabel 3–6 mm na długościach 1–10 m, wymiarowany pod przewody zasilające i wielożyłowe, a nie lekkie przewody USB.
3. Zachowanie początku 0–400 mm i koniec 100–280 mm, ustawiane dla każdej wiązki, aby przewody odpowiadały rysunkowi złącza.
4. Rozstaw nawijania 80–160 mm, szerszy niż 80–120 mm w nawijarkach do liny 4 mm, dla grubszych powłok wymagających płaskiego układu.
5. Serwo nawijania 1000 W i serwo posuwu 750 W, z siłownikami i zaworami Yadeke w sekwencji zacisku i wiązania.
6. Wydajność znamionowa 1000 szt./h przy rolce taśmy 7,5 kg; 2,5 kW, szafa 1200 x 850 x 1600 mm, około 230 kg.
Specyfikacja techniczna
| Parametr | Specyfikacja |
|---|
| Model | WPM-RT-81M |
|---|
| Kształt nawinięcia | ósemka, pojedyncza opaska |
|---|
| Średnica drutu | 3–6 mm |
|---|
| Długość przewodu | 1–10 m |
|---|
| Rozstaw nawijania | 80–160 mm |
|---|
| Długość początku | 0–400 mm |
|---|
| Długość końca | 100–280 mm |
|---|
| Średnica wiązania | ≤40 mm |
|---|
| Pojemność taśmy | ≤7,5 kg/rolka |
|---|
| Wydajność | ≤1000 szt./h |
|---|
| Silnik nawijania | serwo 1000 W |
|---|
| Silnik posuwu | serwo 750 W |
|---|
| Elementy pneumatyczne | siłowniki i zawory Yadeke |
|---|
| Moc | 2,5 kW |
|---|
| Wymiary | 1200 szer. x 850 gł. x 1600 wys. mm |
|---|
| Masa | około 230 kg |
|---|
Zastosowania
— Zestawy przewodów zasilających: przewody PVC 3–6 mm cięte na 1,5–3 m, nawijane w ósemkę i wiązane jedną opaską do kartonów eksportowych.
— Przewody urządzeń: przewody 2–3 m z formowaną wtyczką, wiązane z zachowaniem początku przy wtyczce na potrzeby dalszego pakowania.
— Wielożyłowy kabel sterowniczy: giętki kabel sterowniczy 4–6 mm na długościach 3–8 m, wiązany do zestawów okablowania maszyn.
— Przewód oplotowy i tekstylny: przewód lampowy 3–5 mm nawijany z rozstawem 80–160 mm bez spłaszczania oplotu.
— Przedłużacz: przewód trójżyłowy 8–10 m składany w pojedynczą paczkę ósemkową z oboma końcówkami na wierzchu.
