Maszyna do cięcia, nawijania i wiązania kabla WPM-18-45
Maszyna do cięcia, nawijania i wiązania kabla WPM-18-45 Thumb Maszyna do cięcia, nawijania i wiązania kabla WPM-18-45 Thumb
Video Thumbnail

Maszyna do cięcia, nawijania i wiązania kabla WPM-18-45

📅 2026-01-27 👁️ 2,568
  • Nr modelu: WPM-18-45

  • Specyfikacje

    Model: WPM-18-45
    Długość owiązywania kabli: 120-200 mm
    Średnica wiązania: 18-45 mm
    Zewnętrzna średnica nawijania: 20-200 mm
    Rozstaw nawijania: 100-200 mm
    Prędkość wiązania: 0,6 S/czas
    Prędkość nawijania: 1-10 cykli/s
    Materiał wiązania: Żelazny rdzeń PE
    Zasilanie: AC220V 50 Hz/110V 60 Hz
    Moc:
    Masa brutto: około 17S kg
    Wymiary: 200*620*1030 mm
  • Zapytaj teraz

WPM-18-45 tnie kabel na zadaną długość, nawija go w zwój i zamyka wokół zwoju opaskę z rdzeniem żelaznym PE w jednym automatycznym cyklu, a licznik prowadzi ewidencję wydajności. Zewnętrzna średnica nawijania wynosi 20-200 mm przy skoku 100-200 mm, a opaska o długości 120-200 mm zamyka zwój 18-45 mm.

Cięcie, zwijanie i wiązanie to trzy odrębne czynności ręczne, a wielkość zwoju zmienia się w zależności od operatora. W modelu 18-45 długość cięcia, skok nawijania i położenie opaski są wartościami maszynowymi, więc każdy zwój wychodzi w tym samym rozmiarze i jest wiązany w tym samym miejscu. Wiązanie trwa 0.6 s, a nawijanie przebiega z prędkością 1-10 cykli na sekundę, dzięki czemu czas operatora zajmuje podawanie materiału.

Jest to szafowa jednostka podłogowa o wymiarach 200 x 620 x 1030 mm, a najbliższy model w grupie to WPM-5-30. Oba wiążą przy 18-45 mm; model 18-45 nawija do średnicy zewnętrznej 20-200 mm przy mocy poniżej 200 W, natomiast 5-30 przyjmuje przewód 1-8 mm do 30 m na zwój, ze średnicą maksymalną 280 mm i mocą 1500 W. Model 18-45 wybiera się do krótkich, ciasnych zwojów z cienkiego kabla.

Najważniejsze cechy

1. Cięcie na zadaną długość, nawijanie i wiązanie w jednym automatycznym cyklu, z licznikiem wydajności.

2. Zewnętrzna średnica nawijania 20-200 mm; skok nawijania 100-200 mm.

3. Opaska PE z rdzeniem żelaznym o długości 120-200 mm, zamykająca zwój 18-45 mm w 0.6 s.

4. Prędkość nawijania 1-10 cykli na sekundę, ustawiana dla danego produktu.

5. Ekran dotykowy LCD do nastaw, dokładny licznik i narzędzia nawijające dopasowane do wyrobu.

6. Szafa podłogowa 200 x 620 x 1030 mm, moc poniżej 200 W, AC 220 V 50 Hz lub 110 V 60 Hz.

Specyfikacja techniczna

ParametrWartość
ModelWPM-18-45
FunkcjaCięcie na zadaną długość, nawijanie i wiązanie
Odpowiednia długość opaski120-200 mm
Średnica wiązania18-45 mm
Zewnętrzna średnica nawijania20-200 mm
Skok nawijania100-200 mm
Prędkość wiązania0.6 s/cykl
Prędkość nawijania1-10 cykli/s
Materiał opaskiRdzeń żelazny PE
ZasilanieAC 220 V 50 Hz / 110 V 60 Hz
MocPoniżej 200 W
Wymiary200 x 620 x 1030 mm

Zastosowania

— Produkcja przewodów zasilających: cięcie zestawów na długość, zwijanie i wiązanie do pakowania detalicznego.

— Wiązki przewodów: krótkie odcinki produkowane jako wiązane zwoje o stałej długości cięcia.

— Przewody AGD i oświetlenia: zwoje o średnicy zewnętrznej 20-200 mm wiązane przy 18-45 mm.

— Linie montażu kabli: jedna maszyna zastępuje osobne stanowiska cięcia, zwijania i wiązania.

— Dystrybucja: konfekcjonowanie bębnów na zwoje o stałej długości do magazynu.

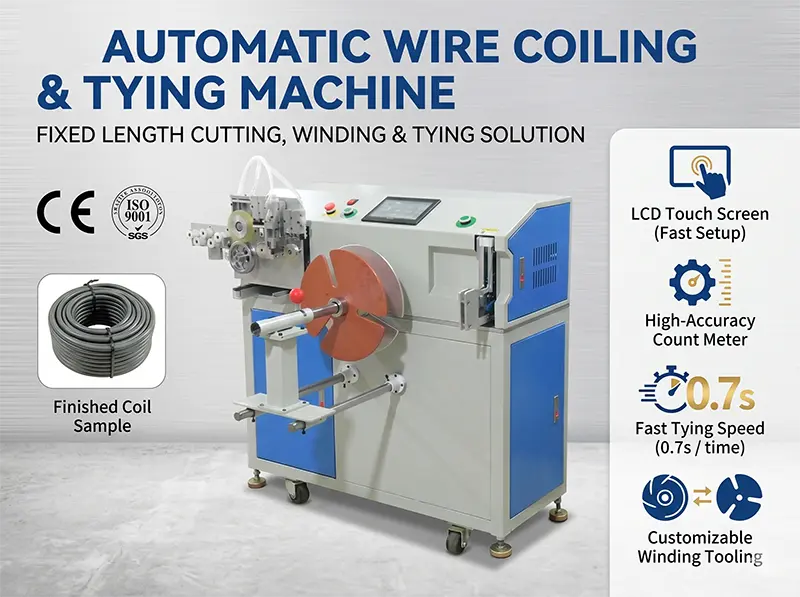

Maszyna do cięcia, nawijania i wiązania, widok ogólny z oznaczeniem CE, wyświetlaczem LCD i modułem wiążącymZdjęcie zastosowania: starannie powiązane zwoje kabla czarnego i jasnoniebieskiegoKompaktowa maszyna do nawijania i wiązania, cztery widoki z uchwytem szpuli i próbkami przewodów zasilającychBiała maszyna do nawijania i wiązania, widok z przodu i z boku ze szpulą na górnym uchwycieMaszyna do nawijania i wiązania z panelem dotykowym, aluminiową tarczą nawijającą i głowicą wiążącąMaszyna w trzech widokach z akcesoriami: pedał nożny, ramiona napinające, rolki i przewód zasilającyZapakowane zwoje kabla na szpulach i gotowe przewody zasilające z wtyczkami w hali
