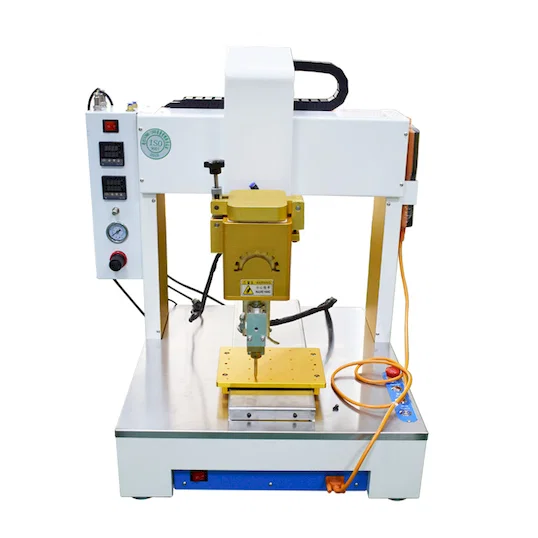

Model WPM-331 to czteroosiowy robot dozujący do pracy przy wiązkach kablowych i drobnym montażu. Brama realizuje ruch w osiach X, Y i Z oraz obrót, napędy są sterowane silnikami w pętli zamkniętej, a programowanie odbywa się z pulpitu LCD z wyświetlaczem 320 x 240. Robot pracuje w zakresie temperatury otoczenia 5-40 °C i wilgotności względnej 20-90 % bez kondensacji, co odpowiada nieogrzewanym halom montażowym i warsztatom wiązek bez klimatyzacji.
Ręczne dozowanie na obudowę złącza zmienia się w dwóch wymiarach: objętość porcji zależy od czasu trzymania spustu, a położenie od tego, jak detal leży w przyrządzie. Model WPM-331 eliminuje obie zmienne. Punkty uczy się, przejeżdżając głowicą za pomocą pulpitu i zapisując położenie, dzięki czemu kropla lub ścieżka trafia na ten sam pad w każdym cyklu, a oś obrotowa obraca detal lub strzykawkę, aby ścieżka podążała za narożnikiem albo ścianką wewnętrzną bez przezbrajania. Silniki w pętli zamkniętej przekazują położenie do sterownika, więc nauczony punkt nie dryfuje wraz z rozgrzewaniem maszyny w trakcie zmiany. Powietrze jest podawane przez reduktor i manometr na panelu bocznym, a dozowanie uruchamia się przełącznikiem nożnym, dzięki czemu obie ręce pozostają wolne przy zakładaniu płytki przyrządu.

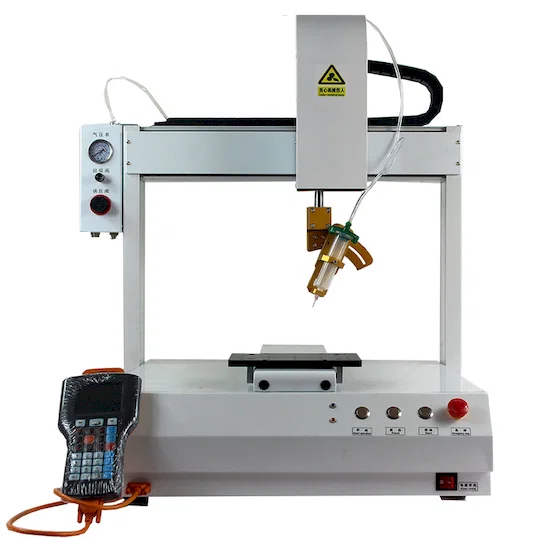

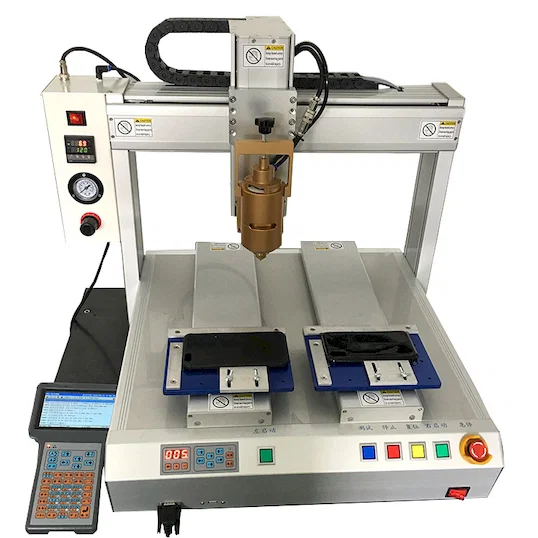

Pozostałe trzy jednostki w rodzinie różnią się cechą istotną dla zadania. WPM-332 jest również czteroosiowy, ale zbudowano go wokół zaworu regulacji ciśnienia o deklarowanym zakresie 0.05-0.9 MPa, przycisku ręcznego dozowania i przełącznika resetowania. WPM-333 to samodzielna maszyna trójosiowa z importem CAD i interpolacją kołową. WPM-334 to jednostka stołowa z osią R i porcją 0.01 ml. WPM-331 łączy cztery osie z silnikami w pętli zamkniętej i pulpitem 320 x 240, co odpowiada powtarzalnemu dozowaniu kropek i ścieżek na złączach wiązek.
Najważniejsze cechy
1. Cztery osie — X, Y, Z i obrót — przy czym oś obrotowa obraca strzykawkę lub detal, aby ścieżka mogła podążać za narożnikiem albo ścianką wewnętrzną bez ponownego mocowania.
2. Silniki w pętli zamkniętej na osiach ze sprzężeniem położenia do sterownika, dzięki czemu nauczony punkt powtarza się po długiej pracy, a nie dryfuje pod wpływem ciepła.
3. Pulpit LCD z wyświetlaczem 320 x 240 do nauki punktów metodą przejazdu i zapisu, więc nowy wariant wiązki wymaga ponownej nauki, a nie nowego przyrządu.
4. Zakres pracy 5-40 °C i 20-90 % wilgotności względnej bez kondensacji, odpowiedni do nieogrzewanych hal produkcyjnych.
5. Pneumatyczne podawanie kleju z reduktorem i manometrem na bocznym panelu sterowania; dozowanie uruchamiane przełącznikiem nożnym, aby obie ręce pozostawały przy detalu.
6. Rama bramowa z prowadnikiem kabli, wiercona płytka przyrządu na stole, osłonięta głowica dozująca i stopy poziomujące w podstawie.
Specyfikacja techniczna
| Parametr | Specyfikacja |
|---|
| Model | WPM-331 |
|---|
| Typ maszyny | Czteroosiowy automatyczny robot do dozowania kleju |
|---|
| Wyświetlacz | Pulpit, LCD 320 x 240 |
|---|
| Układ napędowy | Silnik w pętli zamkniętej |
|---|
| Osie | X, Y, Z i obrót |
|---|
| Temperatura pracy | 5-40 °C |
|---|
| Wilgotność pracy | 20-90 %, bez kondensacji |
|---|
Zastosowania
— Złącza wiązek kablowych: kropla kleju lub uszczelniacza w każdej komorze albo na gnieździe tulei, w tym samym miejscu na każdej obudowie.
— Odciążenie przewodu: ścieżka kleju przy wyjściu kabla z formowanej obudowy, prowadzona wzdłuż styku z osią obrotową podążającą za krzywizną.
— Podstawy czujników i przekaźników: masa zalewowa lub klej mocujący dozowane w okrągłe gniazdo, przy czym oś obrotowa prowadzi dyszę po obwodzie.
— Montaż skrzynek sterowniczych: masa uszczelniająca układana po prostokątnym obrysie kołnierza, uczona punkt po punkcie z pulpitu.
— Małe moduły elektroniczne: klej mocujący na płytkach LED i listwach zaciskowych, gdzie położenie porcji musi się powtarzać w obrębie obudowy.
