Stołowy dozownik kleju topliwego z osią R WPM-334

📅 2026-01-27 👁️ 19
  • Nr modelu: WPM-334

  • Specyfikacje

    Model: WPM-334
    Ciśnienie robocze: 4-7 kgf/cm
    Lepkość robocza: 1-1.000.000 cps
    Ciśnienie podawania:
    Ilość kleju: 0,01 ml
    Materiał produktu: Stop aluminium
  • Zapytaj teraz

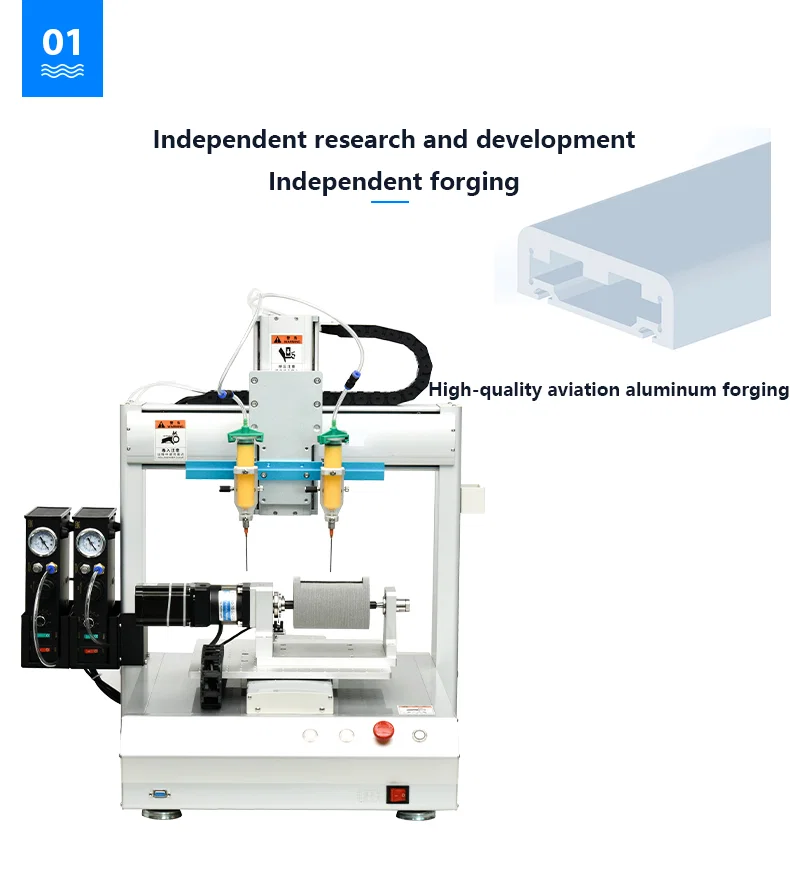

Model WPM-334 to stołowa maszyna dozująca z osią R, przeznaczona do montażu elektroniki i drobnych elementów. Dozuje porcje od 0.01 ml, obsługuje materiały o lepkości od 1 do 1,000,000 cps i pracuje przy ciśnieniu zasilania 4-7 kgf/cm2 oraz ciśnieniu podawania poniżej 10 kg. Rama i brama są wykonane ze stopu aluminium, a maszyna stoi na stole, a nie na ramie podłogowej.

Zakres lepkości uzasadnia zakres ciśnienia. Rozpuszczalnik o lepkości 1 cps lub rzadki klej UV płynie przy niemal zerowym ciśnieniu i będzie kapał, jeśli zawór ustawiono pod pastę, natomiast pasta termoprzewodząca o lepkości 1,000,000 cps lub klej epoksydowy z wypełnieniem srebra potrzebuje górnej części zakresu 4-7 kgf/cm2, aby w ogóle zaczął płynąć. Zachowanie tej samej głowicy w całym tym przedziale oznacza, że jedna maszyna może nakładać powłokę konforemną, cyjanoakrylan i smar termiczny bez drugiego dozownika. Rozdzielczość porcji 0.01 ml zapewnia powtarzalność pracy z małymi kroplami: pin złącza, pad LED lub gwint śruby otrzymują w każdym cyklu tę samą objętość, a nie objętość zależną od tego, jak długo ściskano strzykawkę ręczną. Oś R obraca głowicą dozującą, więc igłę można obrócić, aby podążała za krzywoliniowym stykiem lub dozowała wokół okrągłego detalu, podczas gdy osie X i Y prowadzą po torze.

Modele WPM-331, WPM-332 i WPM-333 to maszyny bramowe o większych przestrzeniach roboczych, a w przypadku dwóch pierwszych z osią obrotu przeznaczoną do pracy na złączach. WPM-334 jest stołowym członkiem rodziny, z osią R na kompaktowej ramie aluminiowej i najmniejszą katalogową porcją 0.01 ml. Jest przewidziany do montażu przy stole, gdzie pełna brama nie zmieściłaby się lub nie byłaby uzasadniona.

Najważniejsze cechy

1. Porcja do 0.01 ml, więc małe pady, piny i gwinty otrzymują powtarzalną objętość, a nie objętość ustalaną naciskiem ręki.

2. Lepkość robocza od 1 do 1,000,000 cps: rozpuszczalniki i kleje UV na rzadszym końcu, pasta termiczna i wypełniany epoksyd na gęstszym.

3. Ciśnienie robocze 4-7 kgf/cm2 przy ciśnieniu podawania poniżej 10 kg, ustawiane na reduktorze i odczytywane z manometru z boku ramy.

4. Oś R obraca głowicą dozującą i obraca igłę, aby podążała za krzywoliniowym stykiem lub pracowała wokół okrągłego detalu, podczas gdy osie X i Y prowadzą po torze.

5. Rama i brama ze stopu aluminium, utrzymujące głowicę sztywno przy gabarycie stołowym zamiast podstawy podłogowej.

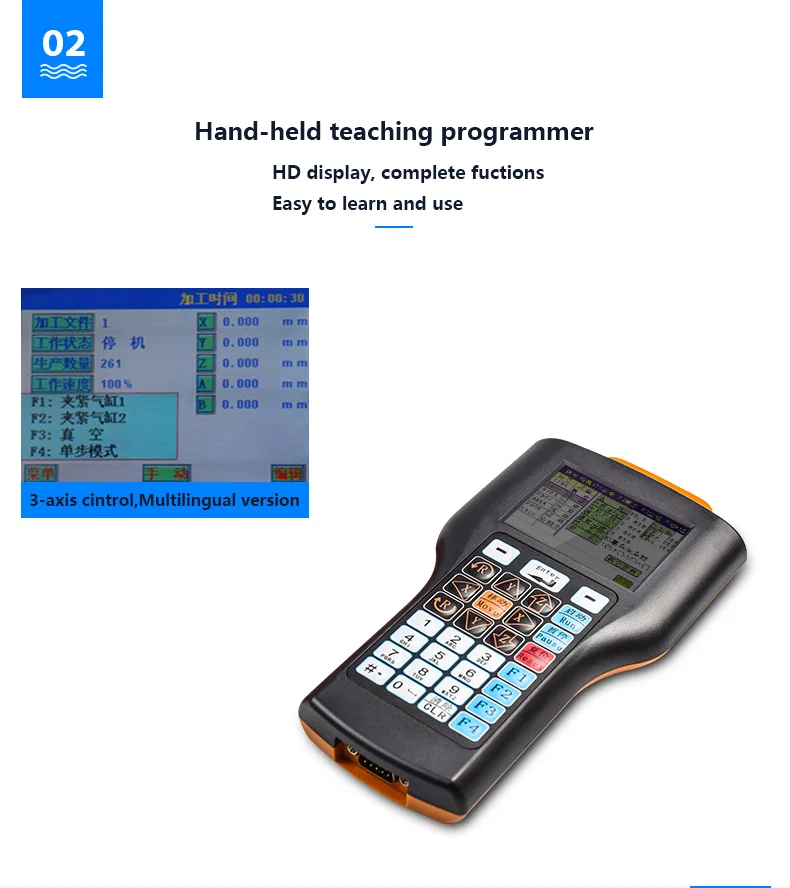

6. Przenośny pulpit nauczania na przewodzie, wyłącznik awaryjny i wyłącznik zasilania na panelu, detal mocowany na klocku przyrządu pod głowicą.

Specyfikacja techniczna

ParametrSpecyfikacja
ModelWPM-334
Nazwa produktuDozownik kleju z osią R
Typ maszynyStołowa maszyna dozująca automatyczna
Ilość kleju0.01 ml
Lepkość robocza1-1,000,000 cps
Ciśnienie robocze4-7 kgf/cm2
Ciśnienie podawaniaPoniżej 10 kg
Materiał produktuStop aluminium

Zastosowania

— Montaż PCB: pasta lutownicza, klej utwardzany UV i powłoka konforemna nakładane w kroplach 0.01 ml na padach elementów i w strefach wykluczonych.

— Moduły LED: smar termiczny lub silikon dozowany na pad radiatora w kontrolowanej objętości przed osadzeniem płytki.

— Montaż złączy i zacisków: mała kropla kleju do gwintów lub kleju ustalającego na gwintach śrub i gniazdach pinów.

— Moduły czujników i kamer: klej nakładany wokół tubusu obiektywu lub styku obudowy, z osią R obracającą igłę do styku.

— Uszczelnianie małych obudów: ścieżka masy uszczelniającej prowadzona wokół kołnierza miniaturowej obudowy na przyrządzie stołowym.

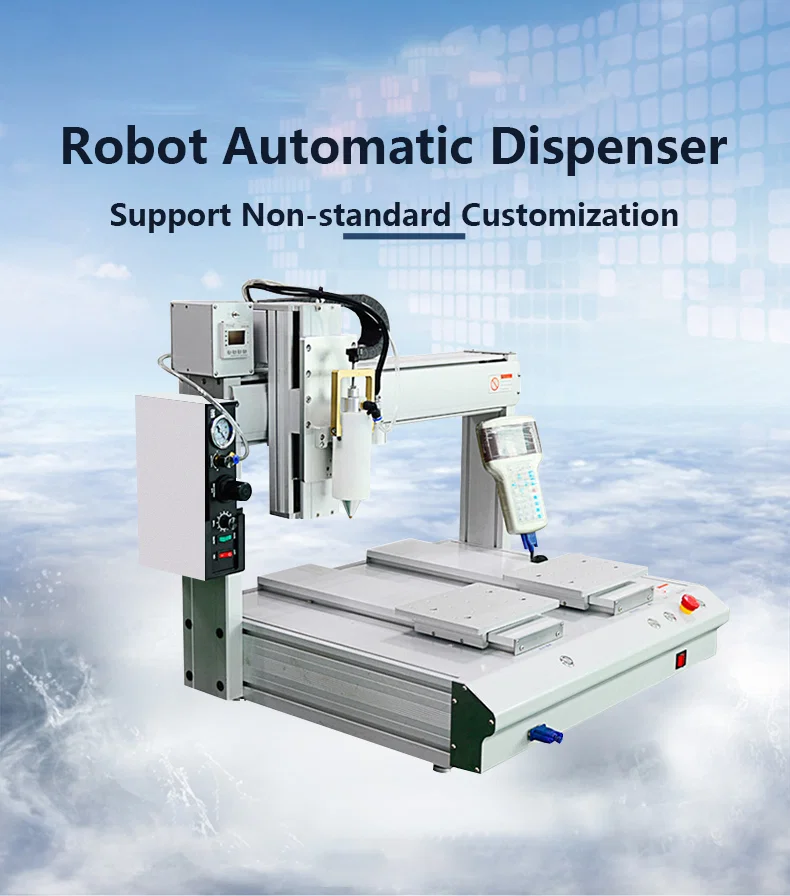

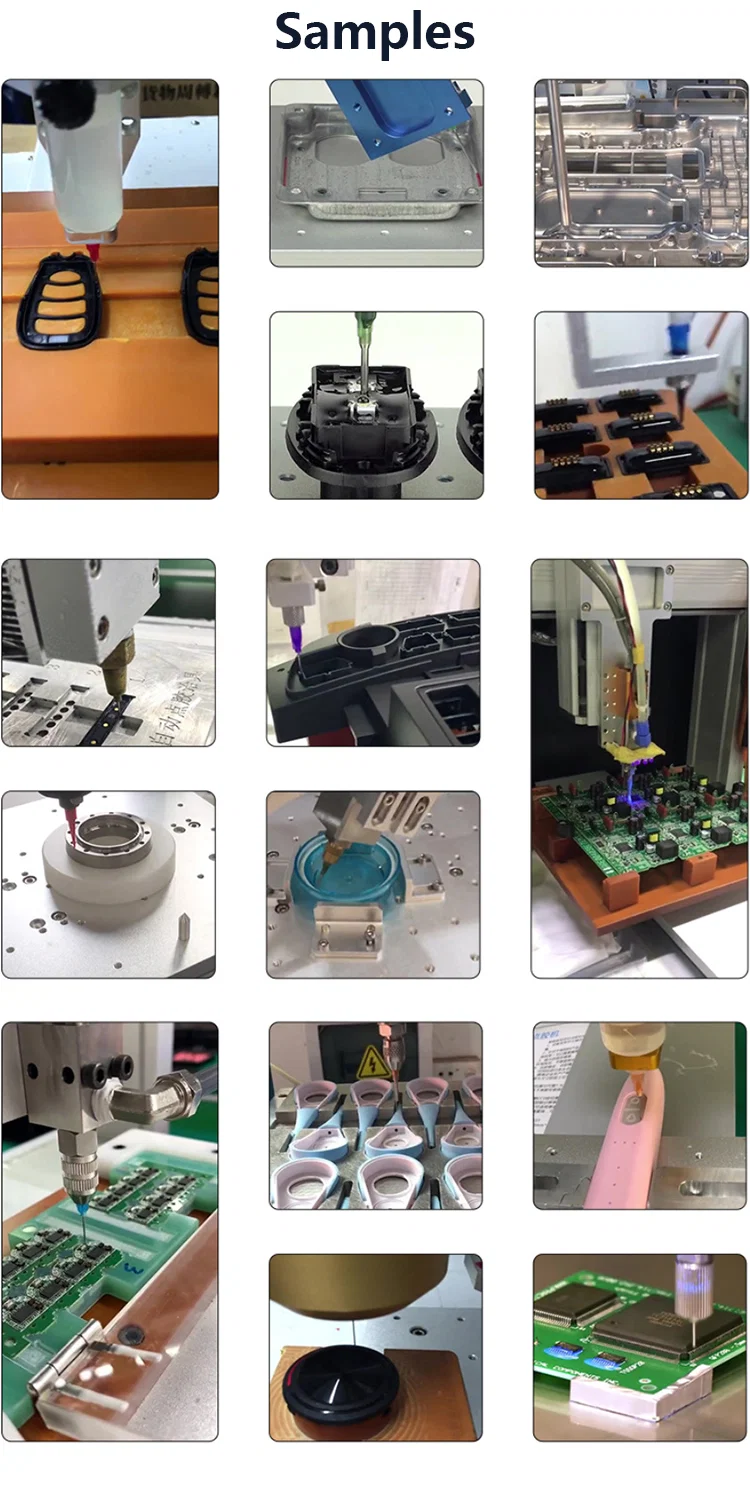

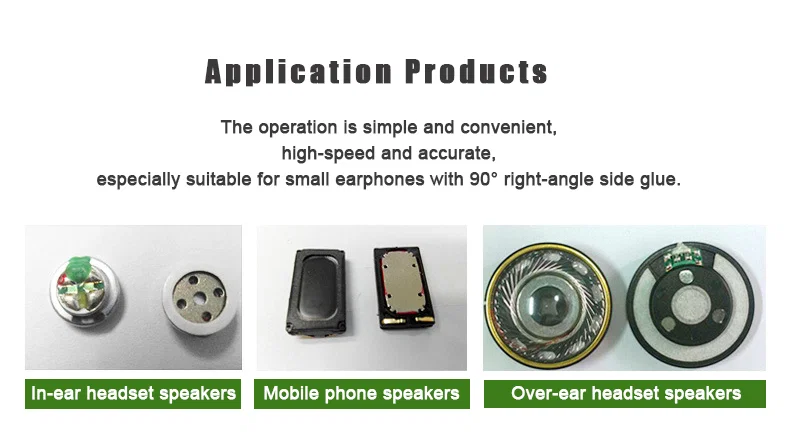

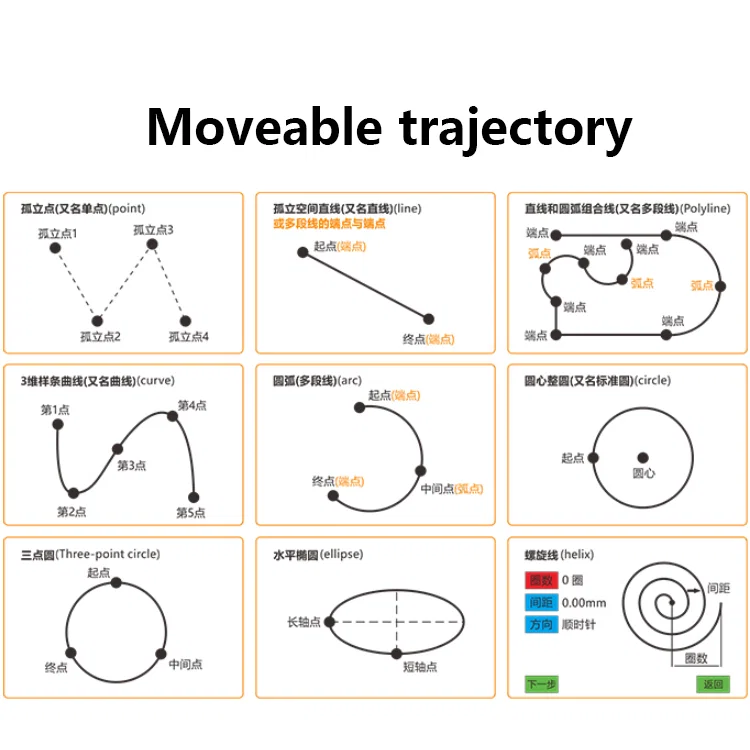

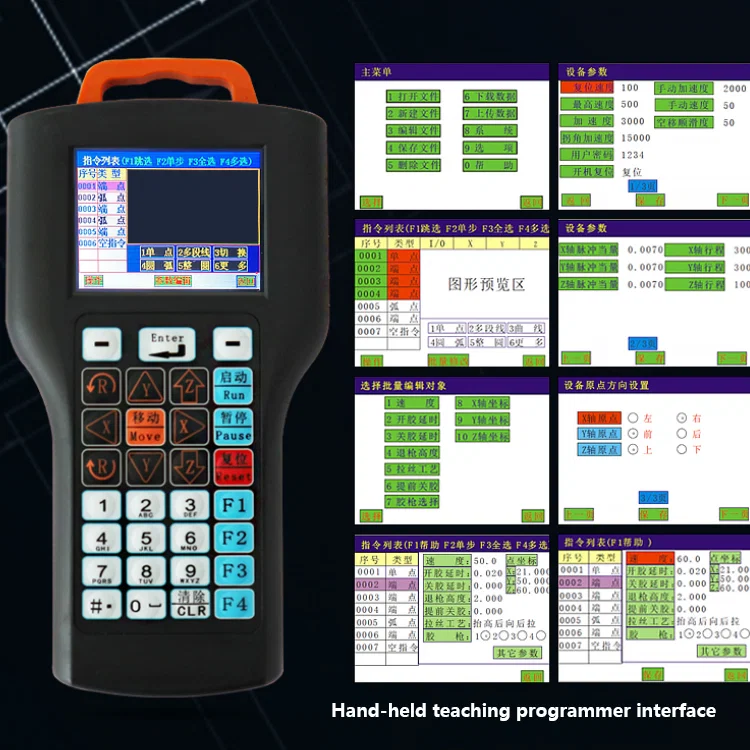

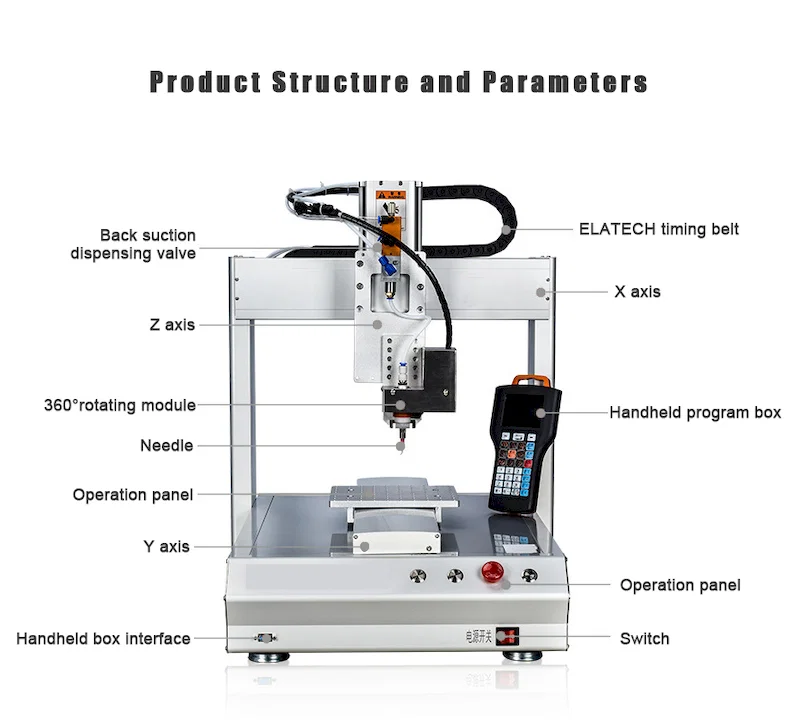

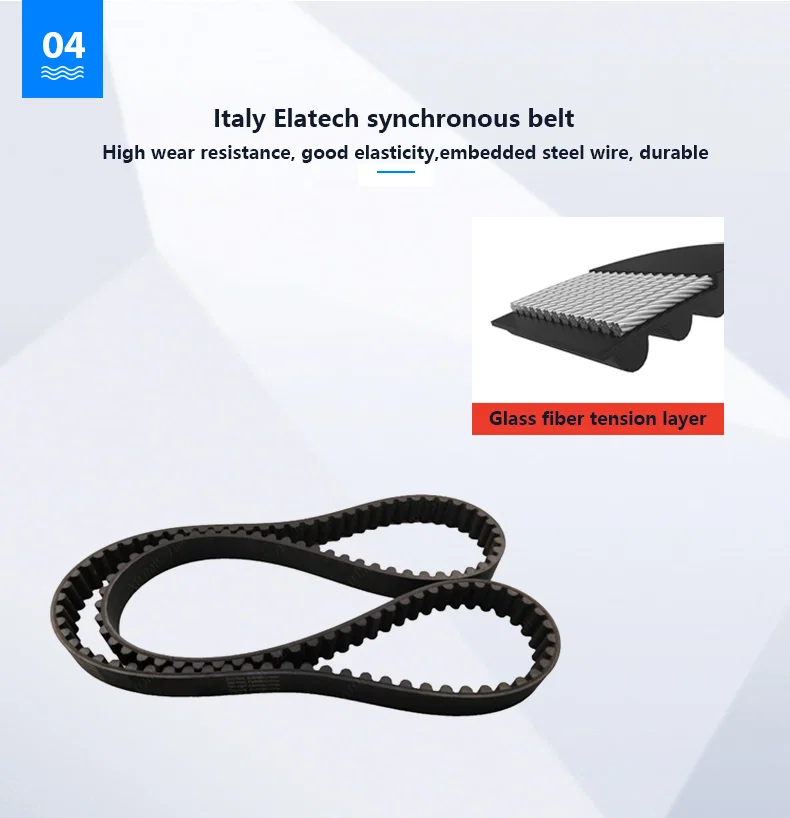

WPM-334 desktop glue dispenser with gantry, teach pendant and dispensing valveGlue beads on in-ear, mobile phone and over-ear speaker componentsWPM-334 labeled structure with Z axis, needle, 360-degree module and hand-held boxWPM-334 two-nozzle dispenser with air regulators and aluminum frameHand-held teaching programmer with keypad and 3-axis control screenJapan stepper motor with model label and keyed output shaftElatech synchronous belt with glass fiber tension layer cutawayDispenser use cases: circuit boards, LED strips, wireless modules and jewelryDispenser surrounded by UV glue, epoxy, sealant and solder mask containersTeach pendant keypad beside program screens for points, arcs and glue delayDispensing path diagram with points, lines, arcs, circles and helixDispensing samples on speakers, circuit boards, phone housings and earbuds
