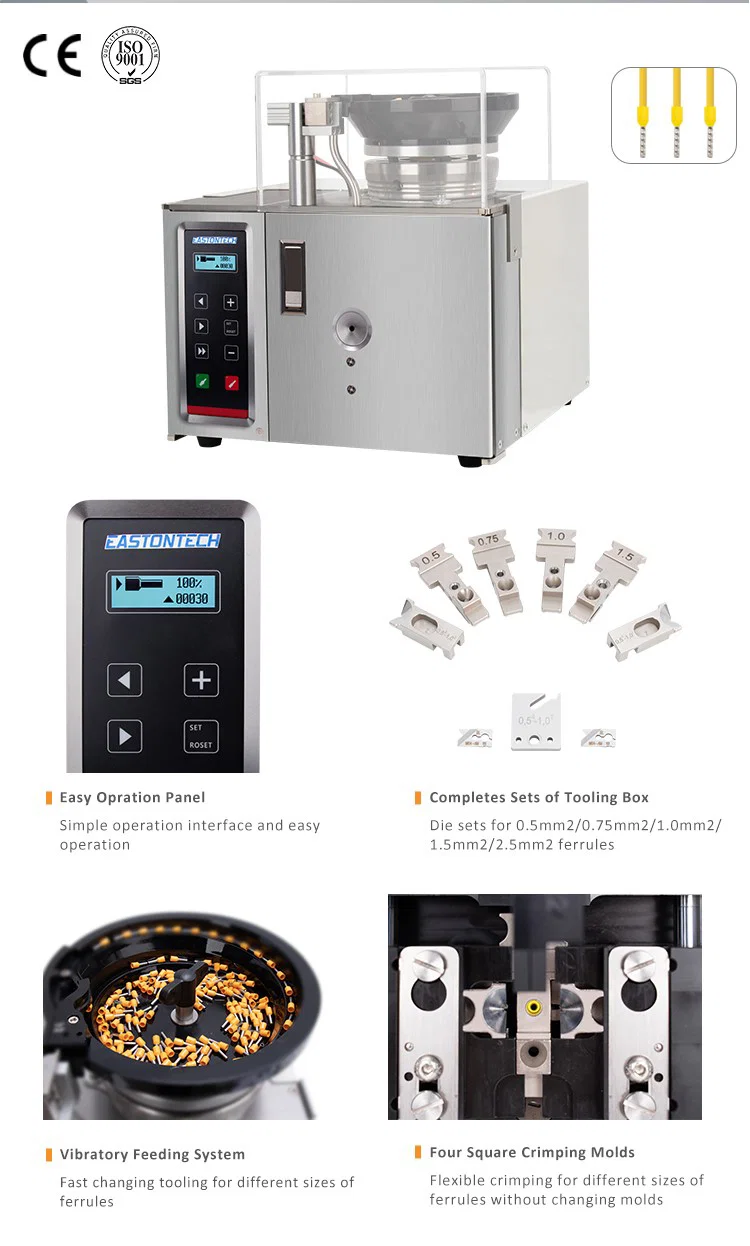

Model WPM-KAC05B zdejmuje izolację i zaciska luźne tulejki rurkowe na przewodzie 0.5-4 mm² w jednym cyklu 1.5 s. Tulejki są wsypywane luzem do płyty wibracyjnej, orientowane i podawane do stanowiska zaciskania, a maszyna zdejmuje 8-12 mm izolacji przed zamknięciem głowicy.
Luźne tulejki trzeba ręcznie pobrać, zorientować i przytrzymać przed zaciskaniem, a narzędzia ręczne dają zacisk zależny od siły dłoni. W modelu KAC05B orientowanie wykonuje płyta wibracyjna, a dwie matryce zamykają się poziomo z lewej i prawej strony równolegle, więc tulejka jest ściskana z obu stron jednocześnie i pozostaje wyśrodkowana na żyle. Długość zdejmowania izolacji ustawia się na ekranie dotykowym, co utrzymuje stałą długość żyły w tulejce z elementu na element.
W porównaniu z półautomatem WPM-5-40 model KAC05B jest szybszy — 1.5 s wobec 2.5 s — i nie wymaga ręcznego podawania tulejki, kosztem misy, którą trzeba dopasować do każdego rozmiaru tulejki. Wersja 5-40 pozostaje wyborem tam, gdzie rozmiar tulejki zmienia się kilka razy dziennie.
Najważniejsze cechy
1. Cykl: 1.5 s na końcówkę przewodu, zdejmowanie izolacji i zaciskanie w jednym indeksie
2. Zakres przewodów: BVR twardy 0.5-4 mm², przewód giętki 0.5-2.5 mm²
3. Długość zdejmowania izolacji: 8-12 mm, ustawiana na ekranie dotykowym
4. Podawanie końcówek: płyta wibracyjna z przezroczystą osłoną akrylową nad misą
5. Zaciskanie: matryce lewa i prawa zamykają się poziomo równolegle, centrując tulejkę na żyle
6. Rama: stalowa obudowa 42×40×39 cm, 30 kg, panel sterowania z lewej strony frontu, misa i głowica zaciskająca u góry
Specyfikacja techniczna
| Parametr | Specyfikacja |
|---|
| Model | WPM-KAC05B |
|---|
| Typ maszyny | Automat do zaciskania luźnych tulejek |
|---|
| Przetwarzany wymiar przewodu | 0.5-4 mm² |
|---|
| Odpowiedni przewód | BVR twardy 0.5-4 mm², przewód giętki 0.5-2.5 mm² |
|---|
| Długość zdejmowania izolacji | 8-12 mm |
|---|
| Czas cyklu | 1.5 s |
|---|
| Podawanie tulejek | Podawanie z płyty wibracyjnej |
|---|
| Metoda zaciskania | Zaciskanie poziome równoległe z lewej i prawej strony |
|---|
| Metoda sterowania | Ekran dotykowy, sterowanie elektroniczne, sterowanie pneumatyczne |
|---|
| Ciśnienie robocze | 0.3-0.8 MPa |
|---|
| Zasilanie | AC220 V, 50 Hz |
|---|
| Temperatura pracy | -10 to 40 °C |
|---|
| Wymiary | 42×40×39 cm |
|---|
| Masa | 30 kg |
|---|

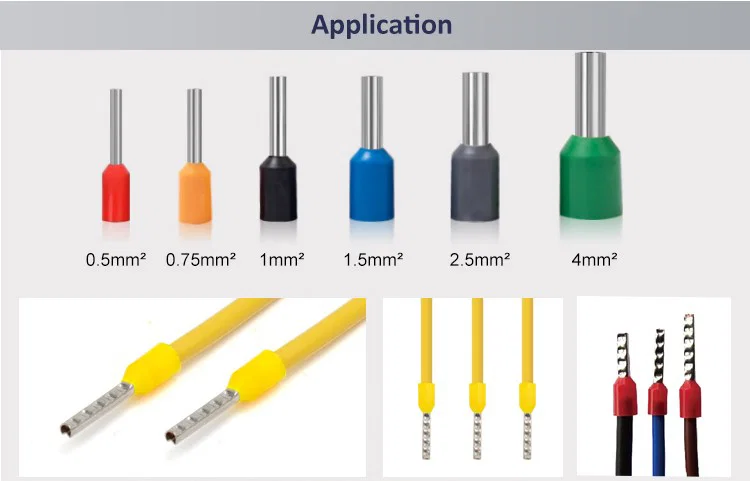

Zastosowania
— Okablowanie szaf sterowniczych i rozdzielnic: BVR 0.5-4 mm² z luźnymi tulejkami, zaciskanie przed montażem końcówek
— Panele producentów maszyn: przewód giętki wielożyłowy do zacisków sprężynowych i śrubowych
— Wiązki AGD: przewód giętki 0.5-2.5 mm² z tulejkami izolowanymi przy wejściach złączy
— Zespoły oświetlenia i zasilaczy: przewody 1.0-4 mm² do złączy wtykowych
— Wielkoseryjna praca z tulejkami, gdzie jeden rozmiar pracuje godzinami i misa może pozostać dedykowana
