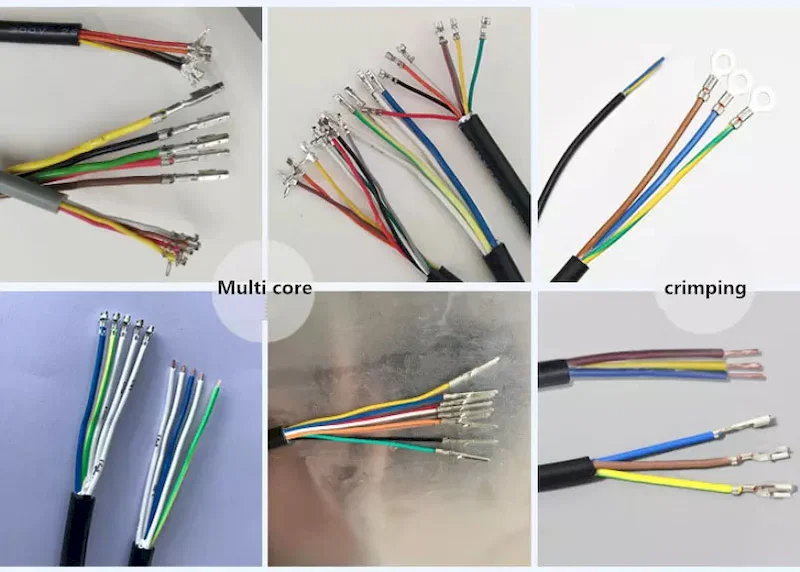

WPM-32 zdejmuje płaszcz zewnętrzny z kabla wielożyłowego i płaskiego o średnicy zewnętrznej 1.3 do 32 mm, rozdziela 2 do 20 żył w zakresie 30 do 16 AWG i zaciska tulejkę na każdej żyle w tym samym cyklu. Wydajność znamionowa wynosi 3600 pcs/h przy powtarzanych długościach.
Typową wadą przy kablu wielożyłowym jest jedna głębokość noża dla żył o różnych przekrojach: nastawa, która czysto przecina płaszcz na jednej żyle, nacina linki na następnej. WPM-32 mocuje kabel raz i wykonuje zdejmowanie płaszcza, zdejmowanie izolacji żył i zaciskanie tulejek bez zwalniania, przy 1.5 T na suwie zaciskania, więc każda żyła ma tę samą wysokość zacisku. Zwój kabla leży na odwijaku górnym, co odciąża podawanie od naciągu wstecznego.
WPM-32 i WPM-555 dzielą prace wielożyłowe według strategii końcówek. WPM-555 jest ograniczona do kabla w powłoce 3- i 4-żyłowego, ale zakłada inną końcówkę na każdej żyle, z przesunięciem długości do 200 mm między żyłami. WPM-32 obejmuje szerszy zakres kabli i do 20 żył z jednym typem tulejki na wszystkich żyłach, przy 3600 pcs/h. Mieszane końcówki na żyłach należą do WPM-555, a seryjne zaciskanie tulejek na kablu wielożyłowym i płaskim do WPM-32.
Najważniejsze cechy
1. Średnica zewnętrzna kabla 1.3-32 mm i zakres żył 30-16 AWG na jednej maszynie, obejmujący kabel 2- do 20-żyłowy oraz kabel płaski.
2. Siła zaciskania 1.5 T w jednym suwie, więc wszystkie żyły jednego kabla otrzymują tę samą wysokość zacisku, a nie są zaciskane pojedynczo.
3. Wydajność znamionowa 3600 pcs/h, ze zwojem kabla na odwijaku górnym utrzymującym stały naciąg podawania w całej serii.

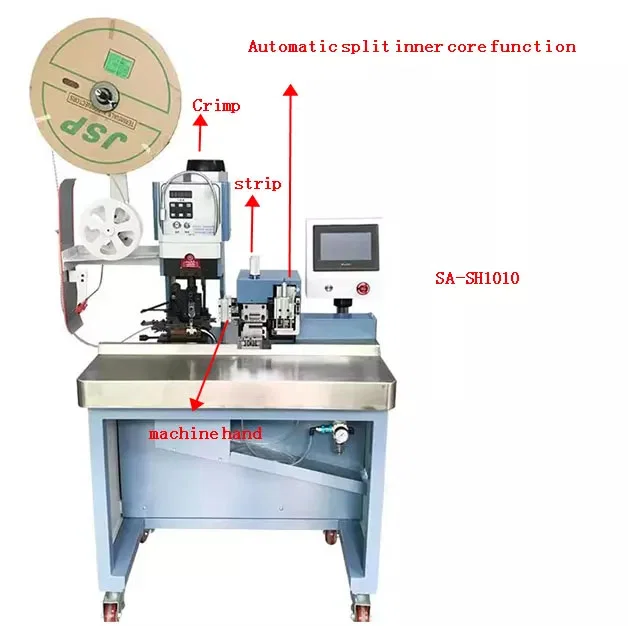

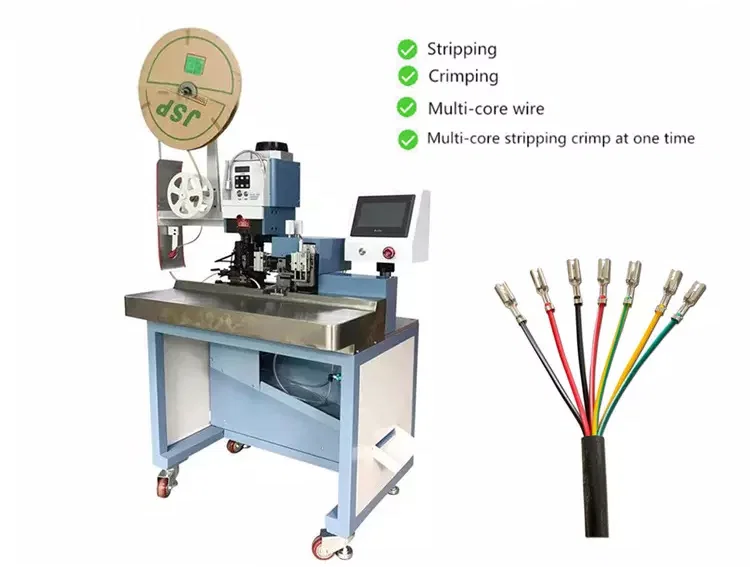

4. Zdejmowanie płaszcza, zdejmowanie izolacji żył i zaciskanie tulejek w jednym przebiegu przy jednokrotnym mocowaniu kabla, bez ponownego bazowania między stanowiskami.

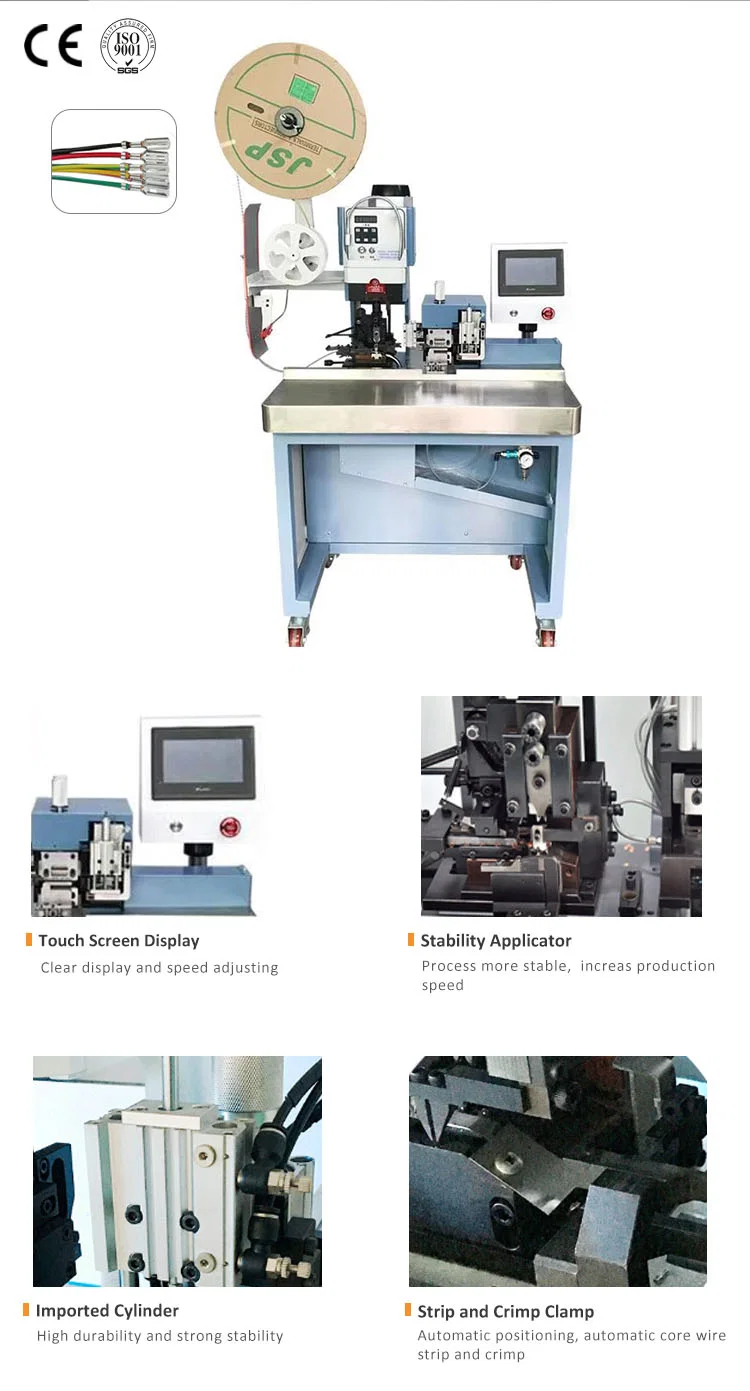

5. Napęd 750 W przy zasilaniu 110/220 V, 50-60 Hz, z interfejsem ekranu dotykowego do nastawy cyklu i położenia.
6. Rama 800 x 600 x 1250 mm na kółkach, 145 kg netto, więc maszynę można przestawiać między liniami bez stałego fundamentu.
Specyfikacja techniczna
| Parametr | Specyfikacja |
|---|
| Model | WPM-32 |
|---|
| Typ maszyny | Automatyczne zdejmowanie izolacji z kabli wielożyłowych i zaciskanie tulejek |
|---|
| Typ kabla | Kabel wielożyłowy, kabel płaski |
|---|
| Średnica zewnętrzna kabla | 1.3-32 mm (0.052-1.259 in) |
|---|
| Przekrój żyły | 30-16 AWG |
|---|
| Liczba żył | 2-20 |
|---|
| Siła zaciskania | 1.5 T |
|---|
| Wydajność | 3600 pcs/h |
|---|
| Zasilanie | 110 / 220 V, 50-60 Hz |
|---|
| Moc | 750 W |
|---|
| Wymiary | 800 x 600 x 1250 mm (31.50 x 23.62 x 49.21 in) |
|---|
| Masa netto | 145 kg (319.67 lb) |
|---|
Zastosowania
— Budowa szaf sterowniczych: kabel sterowniczy 2- do 20-żyłowego, płaszcz zdjęty, każda żyła z tulejką przed podłączeniem do listwy.
— Wiązki AGD: płaskie i wielożyłowe okablowanie wewnętrzne 30-16 AWG, jedna tulejka na żyłę w jednym cyklu.
— Rozdzielnice i tablice: kabel zasilający i sygnałowy do 32 mm średnicy zewnętrznej, cięty na długość z założonymi tulejkami.
— Szafy automatyki i robotyki: kabel wielożyłowy z usuniętym płaszczem i żyłami przygotowanymi do zacisków wciskanych.
— Wiązki sterowania wind i HVAC: długie powtarzalne serie przy 3600 pcs/h, gdzie równość zacisku między żyłami liczy się bardziej niż różnorodność końcówek.
