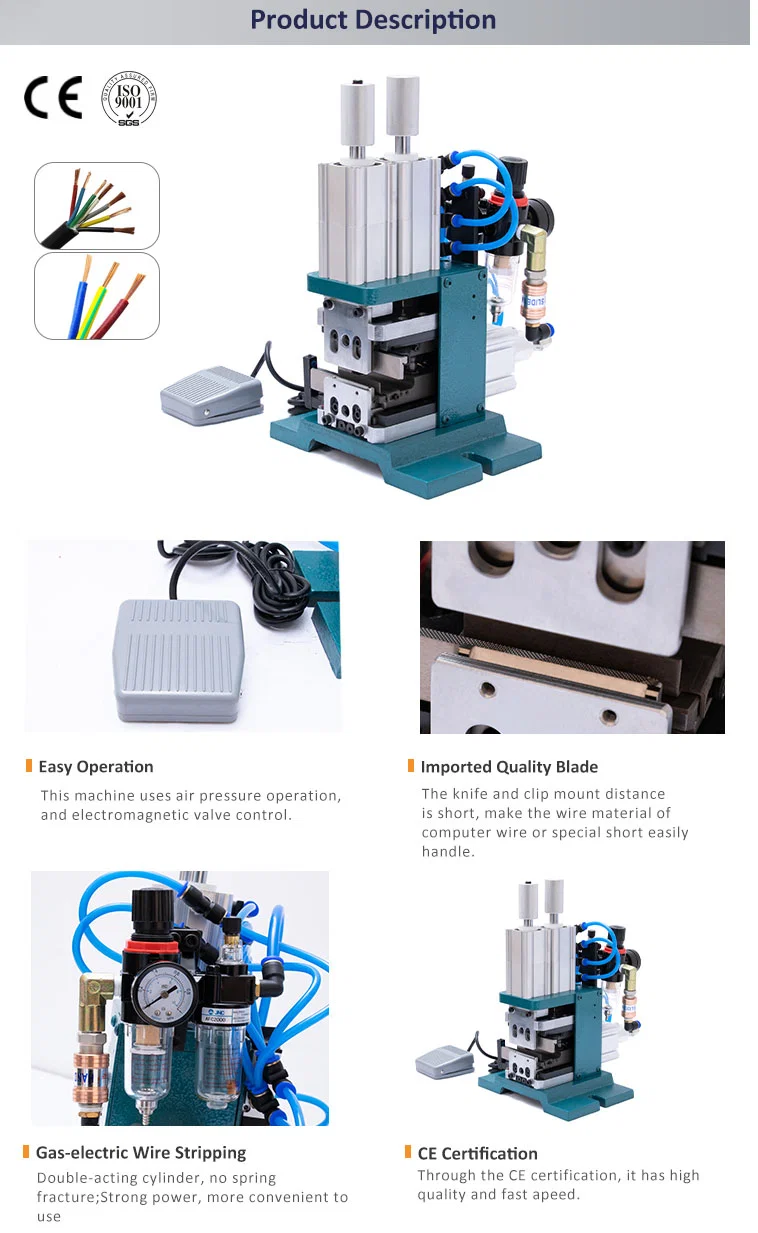

WPM-4F+T to pneumatyczna maszyna do zdejmowania izolacji i skręcania kabli wielożyłowych. Obrabia 1-10 przewodów w cyklu przy długości zdejmowania izolacji i skręcania 3-30 mm, dla żył 0.1-0.75 mm² (AWG 18-32). Moc wynosi 90 W przy 220 V/50 Hz lub 110 V/60 Hz, zasilanie powietrzem 5-7 kg, a jednostka ma wymiary 320 x 300 x 400 mm i masę 18 kg.
Zysk w stosunku do zdejmowarki z jedną głowicą wynika z liczby cykli, a nie z czasu cyklu. Płaski lub okrągły kabel wielożyłowy zakłada się raz, a cała grupa żył jest pozbawiana izolacji i skręcana razem, więc dziesięciożyłowy ogon jest gotowy w czasie, jaki wcześniej zajmował jeden przewód. W porównaniu z pracą ręczną długość skrętu jest ustawiana na maszynie w zakresie 3-30 mm i powtarza się na każdej żyle, co usuwa zmienność pojawiającą się przy skręcaniu wiązki na oko.
W grupie model 4F+T jest wersją wielożyłową: 1-10 przewodów w cyklu przy 120-130 razach na minutę. WPM-3F+T zdejmuje izolację i skręca jeden przewód naraz w zakresie 3-25 mm przy 120-30 szt./min. WPM-3F i WPM-4F tylko zdejmują izolację, bez głowicy skręcającej, przy maksymalnej długości 20 mm i 30 mm, a WPM-3FA zdejmuje izolację ciepłem elektrycznym dla kabla z oplotem AWG 18-32.
Najważniejsze cechy
1. 1-10 żył pozbawianych izolacji i skręcanych w cyklu, więc wielożyłowy ogon jest gotowy po jednym założeniu.
2. Zakres przewodów 0.1-0.75 mm² (AWG 18-32), obejmujący żyły kabli komputerowych, telefonicznych i sterowniczych.
3. Długość zdejmowania izolacji i skręcania 3-30 mm, ustawiana na maszynie i powtarzana na każdej żyle.
4. Wydajność 120-130 razy na minutę, wyraźnie wyższa niż przy obsłudze pojedynczego przewodu.
5. Pobór mocy 90 W przy głowicy pneumatycznej 5-7 kg, więc koszt pracy związany jest z zasilaniem powietrzem.
6. Rama 320 x 300 x 400 mm i masa 18 kg, z reduktorem i manometrem na wlocie powietrza.
Specyfikacja techniczna
| Parametr | Wartość |
|---|
| Model | WPM-4F+T |
|---|
| Funkcja | Automatyczne zdejmowanie izolacji i skręcanie przewodów wielożyłowych |
|---|
| Napięcie | 220 V 50 Hz / 110 V 60 Hz |
|---|
| Moc | 90 W |
|---|
| Odpowiedni przekrój | 0.1-0.75 mm² (AWG 18-32) |
|---|
| Wydajność zdejmowania / skręcania | 1-10 szt. na cykl |
|---|
| Długość zdejmowania / skręcania | 3-30 mm |
|---|
| Prędkość zdejmowania / skręcania | 120-130 razy/min |
|---|
| Ciśnienie powietrza | 5-7 kg |
|---|
| Masa | 18 kg |
|---|
| Wymiary | 320 x 300 x 400 mm |
|---|
Przegląd modeli
Seria WPM-3F opiera się na jednej pionowej platformie zdejmowania izolacji. Modele podstawowe tylko zdejmują izolację, wariant H dodaje podgrzewany nóż, a warianty T zdejmują izolację i skręcają kable wielożyłowe w jednym przejściu. Poniżej porównano wydajność i wymiary.
| Parametr | WPM-3F | WPM-4F | WPM-3F+H | WPM-3F+T | WPM-4F+T |
| Funkcja | Tylko zdejmowanie izolacji | Podgrzewany nóż | Zdejmowanie izolacji i skręcanie |
| Przekrój (AWG) | AWG 18-32 | AWG 18-32 | AWG 18-32 |
| Długość zdejmowania izolacji | 20 mm | 30 mm | 20 mm | 20 mm | 30 mm |
| Ciśnienie powietrza | 5-7 kg | 5-8 kg | 5-7 kg | 5-7 kg | 5-8 kg |
| Wymiary (dł.×szer.×wys.) | 260×150×270 mm | 320×190×320 mm | 260×150×270 mm | 260×150×270 mm | 320×190×320 mm |
| Masa netto | 14 kg | 18 kg | 14 kg | 14 kg | 18 kg |
| Opakowanie | Skrzynia drewniana, standardowe opakowanie eksportowe |
Zastosowania
— Montaż kabli komputerowych i transmisji danych: wielożyłowe ogony zdejmowane i skręcane w jednym przejściu przed lutowaniem złącza.
— Produkcja kabli telefonicznych i telekomunikacyjnych: grupy żył przygotowane pod złącza IDC i modułowe.
— Wiązki sterownicze i sygnałowe: ogony 4-10 żył zdejmowane i skręcane pod listwy zaciskowe.
— Obróbka taśmy płaskiej i przewodów równoległych: wszystkie żyły w taśmie zdejmowane i skręcane razem.
— Okablowanie wnętrz AGD: wielożyłowe wiązki przygotowywane na końcach przed zaciskaniem.
