AT-101 Instrukcja obsługi ręcznej maszyny do owijania taśmą

Przegląd przycisków
1. Przycisk hamulca
2. Przycisk zmniejszania prędkości „-"
3. Przycisk zwiększania prędkości „+"
4. Główny wyłącznik zasilania
Prędkość ma 5 biegów i można ją regulować zgodnie z rzeczywistymi wymaganiami operacyjnymi i produkcyjnymi.
Część napędowa
Naciśnięcie przycisku hamulca powoduje hamowanie, a niebieskie światło świeci się stale. Aby anulować hamowanie, delikatnie dotknij przycisku hamulca.
Naciśnij główny wyłącznik zasilania. Gdy maszyna jest w trybie czuwania, świeci się zielone światło.
Tryby pracy
Tryb 1: Kliknij dwukrotnie przycisk przełącznika, aby uruchomić. Zwolnij go i kliknij raz, aby zatrzymać pracę.
Tryb 2: Kliknij przycisk przełącznika, aby rozpocząć pracę. Zwolnij, a zatrzyma się automatycznie.

2. Szczegóły panelu sterowania
Funkcje przycisków
5. Przełącznik Start/Stop
6. Otwór na pin adaptera zasilania
7. Piny akumulatora litowego 2000mAh
8. Otwór na pin przełącznika nożnego
Gdy maszyna jest w trybie czuwania, a zielone światło świeci się stale, kliknij dwukrotnie przycisk Start/Stop, aby rozpocząć pracę. Po ponownym naciśnięciu przycisku koło zamachowe buforuje jeden obrót, a następnie przestaje działać, a maszyna wraca do stanu czuwania.
Jeśli obracasz kołem zamachowym ręcznie, musisz nacisnąć przycisk hamulca, który można włączyć, gdy niebieskie i zielone światło świecą się stale.

3. Część przekładniowa

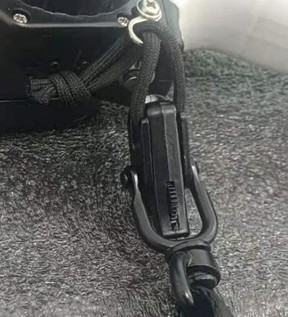

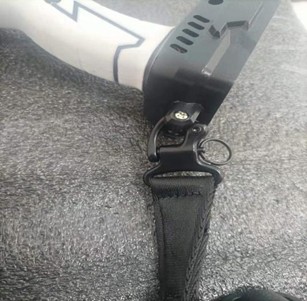

Przesuń w górę i zwolnij blokadę, aby zdjąć bransoletkę.
Przesuń w dół i zablokuj, aby zamontować.
Pociągnij bransoletkę, aby zamontować i zdemontować.

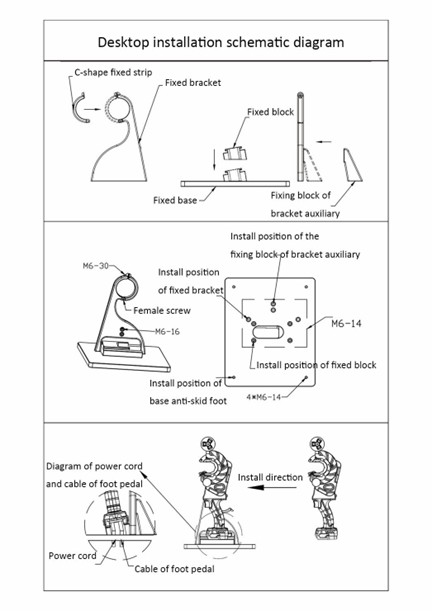

5. Ogólny schemat ideowy
