WPM-315 to pneumatyczna maszyna do zdejmowania izolacji z kabli o średnicy zewnętrznej od 0 do 20 mm, z maksymalną długością zdejmowania 150 mm, zbudowana na podstawie 1100 mm. Rozwija 84–196 kgf na nożu przy powietrzu 0.5–0.7 MPa i jest dostarczana na 220 V/50 Hz lub 110 V/60 Hz.

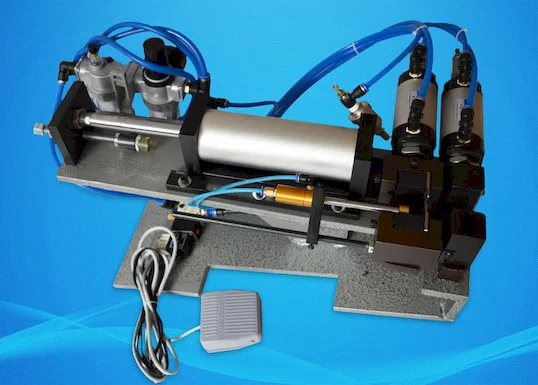

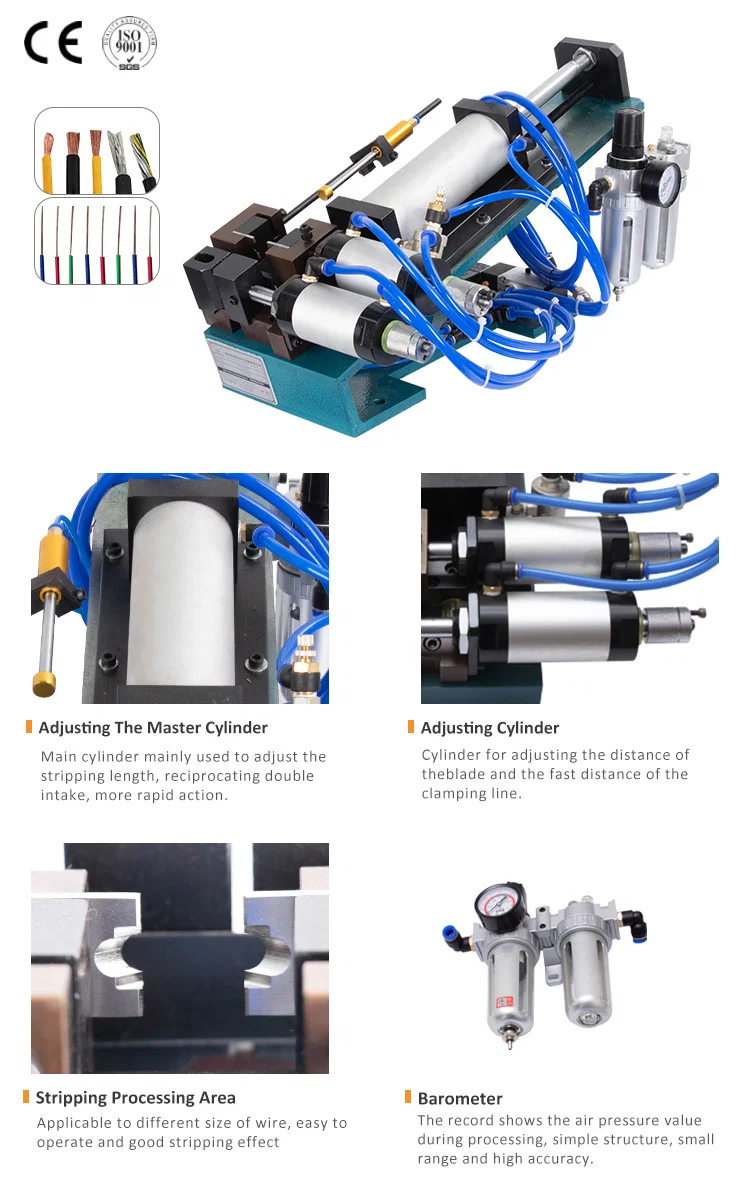

Przy średnicy 20 mm narzędzia ręczne się ślizgają, nacisk noża staje się nierównomierny, a okno 150 mm wymaga kilku przejść, które rzadko się pokrywają. WPM-315 ma duży siłownik poziomy wzdłuż podstawy 1100 mm napędzający wózek ściągający, a mniejsze siłowniki przy głowicy nożowej odpowiadają za docisk i cięcie. Filtr-reduktor powietrza z manometrem jest na ramie, więc ciśnienie w instalacji ustawia się i odczytuje przy maszynie, a nie przy ścianie, a cykl uruchamia pedał, który pozostawia obie ręce na kablu.
315 i WPM-330 dzielą ten sam zakres 0–20 mm i tę samą ramę 65 kg o wymiarach 1100 × 550 × 450 mm; różnica to skok wózka, 150 mm wobec 330 mm w modelu 330. WPM-416 sięga 30 mm średnicy, ale tylko 150 mm zdejmowania i waży 50 kg, więc wybór między 315 a 416 to średnica, a między 315 a 330 długość zdejmowania.
Najważniejsze cechy
1. Średnica zewnętrzna 0–20 mm i długość zdejmowania 150 mm, napędzane dużym siłownikiem poziomym wzdłuż podstawy 1100 mm.
2. Siła noża 84–196 kgf przy 0.5–0.7 MPa, wystarczająca do przecięcia powłok XLPE i twardego PVC na kablu 20 mm w jednym skoku.
3. Filtr-reduktor powietrza z manometrem zamontowany na ramie, więc ciśnienie robocze ustawia się i odczytuje przy maszynie.
4. Uruchomienie cyklu pedałem zwalnia obie ręce do trzymania kabla współśrodkowo z głowicą nożową podczas docisku i ściągania.
5. Oddzielne siłowniki docisku i cięcia przy głowicy nożowej; głębokość noża regulowana śrubami zderzakowymi na korpusie głowicy.
6. Żeliwna rama 65 kg na podstawie 1100 × 550 × 450 mm, stabilna przy pełnym ściąganiu 196 kgf bez przykręcania do podłoża.
Specyfikacja techniczna
| Parametr | Specyfikacja |
|---|
| Model | WPM-315 |
|---|
| Typ maszyny | Pneumatyczna maszyna do zdejmowania izolacji |
|---|
| Średnica przewodu | 0–20 mm |
|---|
| Maks. długość zdejmowania | 150 mm |
|---|
| Ciśnienie powietrza | 0.5–0.7 MPa |
|---|
| Siła noża | 84–196 kgf |
|---|
| Napięcie | 220 V/50 Hz, 110 V/60 Hz |
|---|
| Wymiary | D1100 × S550 × W450 mm |
|---|
| Masa | 65 kg |
|---|
Przegląd modeli
Wszystkie pięć pneumatycznych maszyn do zdejmowania izolacji działa na tej samej zasadzie. Tabela podaje różnice w wydajności, sile i gabarytach, aby dobrać rozmiar odpowiadający zakresowi przewodów.
| Parametr | WPM-305 | WPM-310 | WPM-315 | WPM-330 | WPM-416 |
| Zakres średnic przewodu | 1–5 mm | 1–10 mm | 1–15 mm | 1–20 mm | 1–30 mm |
| Długość zdejmowania izolacji | 3–50 mm | 3–100 mm | 3–150 mm | 3–330 mm | 3–150 mm |
| Otwór siłownika | Ø40 | Ø50 | Ø60 | Ø60 | Ø80 |
| Siła docisku noża | 31–37 kg | 49–115 kg | 84–196 kg | 84–196 kg | 165–300 kg |
| Zasilanie | 220 V | 220 V | 220 V | 220 V | 220 V |
| Wymiary (D×S×W) | 40×30×27 cm | 48×33×28 cm | 60×42×36 cm | 110×55×45 cm | 80×62×55 cm |
| Masa netto | 20 kg | 25 kg | 35 kg | 65 kg | 50 kg |
| Opakowanie | Skrzynia drewniana, standardowe opakowanie eksportowe |
Zastosowania
— Montaż ciężkich wiązek: przewody bateryjne i zasilające 16–35 mm² zdejmowane na 150 mm przed zakuwaniem końcówek.
— Budowa transformatorów i rozdzielnic: kabel doprowadzany 10–20 mm średnicy zewnętrznej przygotowany pod końcówki zaciskane i uziemienia.
— Warsztaty kolejowe i sygnalizacyjne: kabel sterowniczy wielożyłowy z długimi oknami powłoki pod wejście dławnicy.
— Produkcja sprzętu spawalniczego: kabel elektrodowy 25–35 mm² zdejmowany pod złącza cam-lock i DINSE.
— Zakłady montażu kabli: średnie partie kabla 20 mm, gdzie okno 150 mm obejmuje koszulkę złącza.
