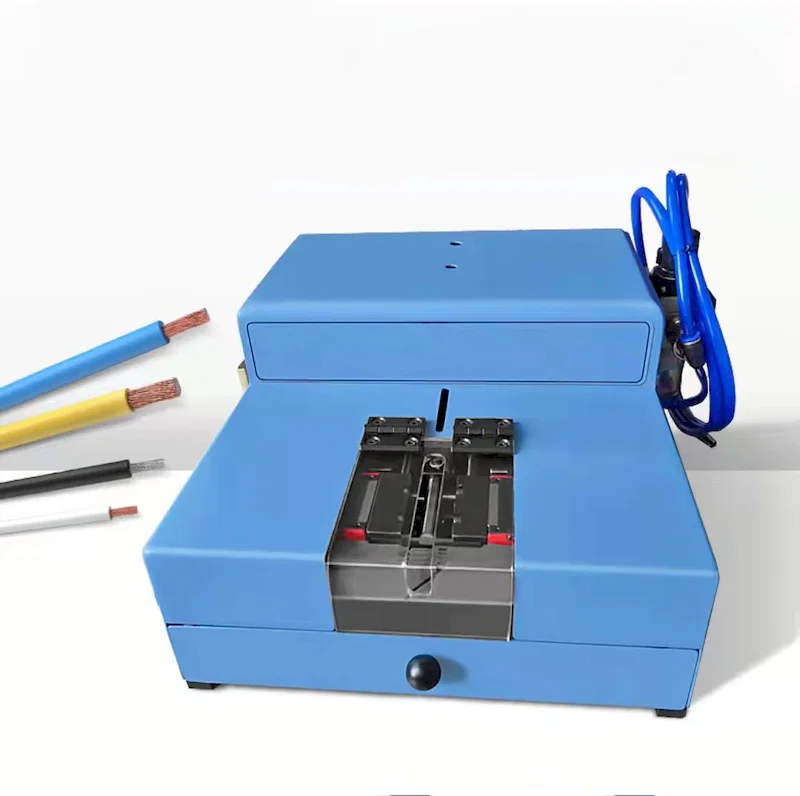

WPM-0.5-10MM2 to pneumatyczna zdejmowarka stołowa, która przyjmuje kabel od 0,5 mm do 10 mm i usuwa koniec płaszcza bez wymiany noża między rozmiarami. Obsługuje kabel jednożyłowy i wielożyłowy, a szczęki są zamykane cylindrem pneumatycznym zasilanym powietrzem sieciowym, bez połączenia elektrycznego z maszyną.
Zdejmowarka z nożem stałym wymaga nowego położenia noża dla każdego rozmiaru kabla i właśnie przy tej nastawie powstaje większość nacięć: nóż ustawia się na tyle blisko, aby przeciąć płaszcz, i na tyle daleko, aby nie dotknąć żył, a okno między tymi wartościami jest wąskie na małym kablu. Tutaj zestaw szczęk zamyka się na kablu w skoku cylindra, więc ta sama głowica pracuje z 0,5 mm i 10 mm bez wymiany noża, a przezbrojenie jest ustawieniem ciśnienia i skoku, a nie wymianą noża. Przezroczysta osłona zakrywa punkt cięcia i może pozostać na miejscu podczas zamykania szczęk.
To towarzysz automatycznych zdejmowarek do podawania ręcznego. WPM-1-6 usuwa emalię z drutu nawojowego, WPM-6806N przechodzi przez dziewięć warstw koncentrycznych pod kontrolą programu, a ta jednostka wykonuje pojedyncze zdjęcie płaszcza w krótkich seriach, naprawach i zestawach o mieszanych rozmiarach, gdzie programowanie maszyny kosztuje więcej niż pociągnięcie spustu.
Najważniejsze cechy
1. Jeden zestaw szczęk obejmuje kabel 0,5-10 mm, więc stanowisko pracujące z mieszanymi rozmiarami nie zatrzymuje się na wymianę noża między zadaniami.
2. Szczęki zamykają się na kablu w skoku cylindra, zamiast być ustawiane na stały prześwit dla każdego rozmiaru, co usuwa położenie noża z przezbrojenia.
3. Napęd cylindrem pneumatycznym z importowanymi precyzyjnymi podzespołami pneumatycznymi, co daje powtarzalny skok zamykania przez długą zmianę.
4. Obsługa kabla wielożyłowego i jednożyłowego, więc płaszcz zewnętrzny i pojedynczy przewód izolowany są zdejmowane na tej samej głowicy.
5. Przezroczysta osłona nad punktem cięcia zakrywa szczęki w trakcie skoku, nie zasłaniając operatorowi linii noża.
6. Napęd wyłącznie powietrzem, z przewodem i reduktorem z tyłu, co pozostawia front jednostki stołowej wolny do ręcznego zakładania kabla.
Specyfikacja techniczna
| Parametr | Specyfikacja |
|---|
| Model | WPM-0.5-10MM2 |
|---|
| Typ maszyny | Pneumatyczna stołowa maszyna do zdejmowania izolacji z kabli |
|---|
| Zakres średnicy przewodu | 0,5-10 mm |
|---|
| Tryb pracy | Pneumatyczny |
|---|
| Układ noży | Bez wymiany noża, 1 zestaw szczęk obejmuje zakres 0,5-10 mm |
|---|
| Zgodność z kablami | 2 typy: kabel wielożyłowy i jednożyłowy |
|---|
| Źródło napędu | Cylinder pneumatyczny |
|---|
| Jakość podzespołów | Importowane precyzyjne części pneumatyczne |
|---|
| Osłona | Przezroczysta pokrywa punktu cięcia |
|---|
| Montaż | Stołowy |
|---|
| Podawanie | Ręczne |
|---|
Zastosowania
— Okablowanie szaf sterowniczych i rozdzielnic: przewód 0,5-10 mm zdejmowany na końcu przed założeniem tulejki lub końcówki.

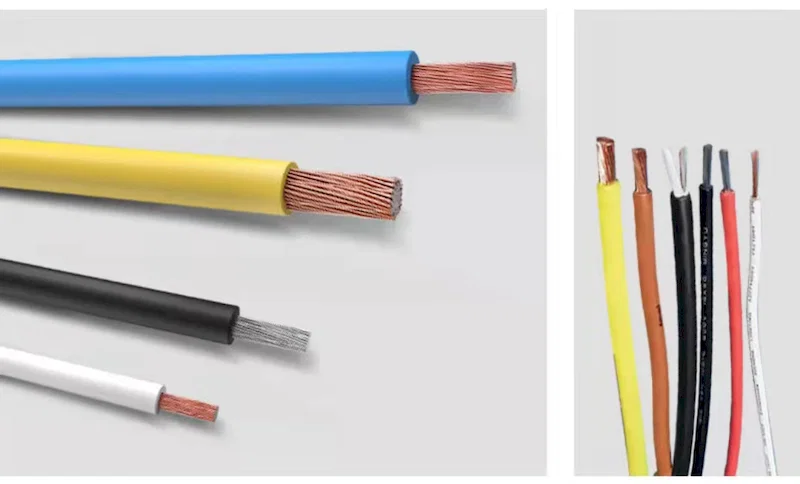

— Zestawy kabli wielożyłowych: płaszcz zewnętrzny usuwany na końcu bez nacinania izolacji żył, na kablach ekranowanych i nieekranowanych.
— Zestawy serwisowe i utrzymania ruchu: praca wyłącznie powietrzem oznacza, że zdejmowarka działa ze sprężarki w furgonie serwisowym, bez zasilania.
— Wiązki urządzeń AGD i oświetlenia: krótkie serie i przeróbki, gdzie zdejmowarka stołowa jest szybsza niż nastawianie automatu dla kilku przewodów.
— Kable czujników i przyrządów: cienkie przewody zdejmowane bez nacinania żył, gdzie nóż stały wymagałby osobnego ustawienia.
