T6-4 to pneumatyczna zaciskarka do tulejek rurowych i końcówek na przewodzie od 0,08 do 10 mm2. Zamyka matrycę sześciokątną wokół tulejki siłą 1,3 t, przy powietrzu warsztatowym 0,3 do 0,8 MPa, w ramie C o wymiarach 251 x 100 x 150 mm i masie 5,52 kg.
Ręczne narzędzie zaciskowe wytwarza siłę, jaką zapewni uchwyt operatora, więc ta sama tulejka może być na końcu zmiany zaciśnięta zbyt słabo, a przez mocniejszą rękę zbyt mocno, a profil sześciokątny rzadko zamyka się całkowicie. Tutaj siła pochodzi z siłownika pneumatycznego przy ustawionym ciśnieniu, więc każda tulejka otrzymuje te same 1,3 t, a matryca sześciokątna zamyka się wokół niej w pełni. Gardziel ramy C jest osłonięta, a zestaw matryc osadzony jest w okrągłym uchwycie przy gardzieli, dzięki czemu maszynę można przenieść między stanowiskami za górny uchwyt i uruchomić ponownie na tym samym przewodzie powietrza.
To jednostka od strony zakończeń w tej grupie: pozostałe maszyny przygotowują przewód, ta go zakańcza. Jest przeznaczona do tulejek rurowych o profilu sześciokątnym, a nie do izolowanych końcówek oczkowych lub płaskich, które wymagają innej matrycy i innej geometrii zacisku.
Najważniejsze cechy
1. Zakres zaciskania 0,08 do 10 mm2, obejmujący przewód sterowniczy 0,08 mm2 i przewód zasilający 10 mm2 w jednej maszynie.
2. Siła 1,3 t przy ciśnieniu 0,3 do 0,8 MPa, więc wysokość zacisku ustala reduktor, a nie siła operatora.
3. Sześciokątny profil matrycy zamyka sześć punktów równomiernie wokół tulejki, osadzając ją na żyłach na całym obwodzie.

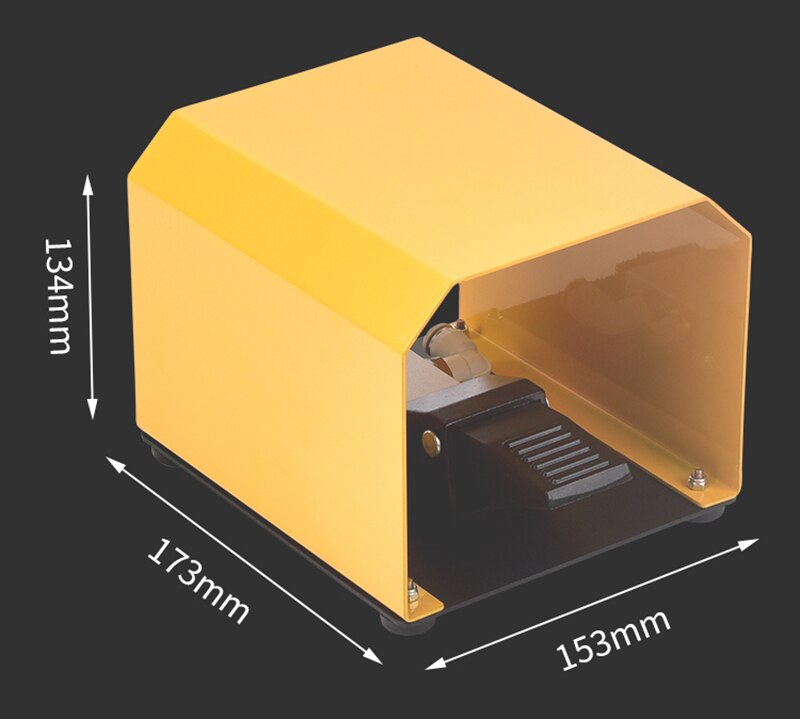

4. Napęd pneumatyczny pozostawia obie ręce na przewodzie i tulejce podczas suwu.
5. Gardziel ramy C z osłoną matrycy, więc palce nie mają dostępu do zamykającej się matrycy.
6. 251 x 100 x 150 mm i 5,52 kg z uchwytem do noszenia, wystarczająco mała, by stanąć na końcu stołu montażowego i zostać przeniesiona na inną linię.
Specyfikacja techniczna
| Parametr | Specyfikacja |
|---|
| Model | T6-4 |
|---|
| Typ maszyny | Pneumatyczna zaciskarka tulejek rurowych |
|---|
| Zakres zaciskania | 0,08 do 10 mm2 |
|---|
| Siła wyjściowa | 1,3 t |
|---|
| Ciśnienie powietrza | 0,3 do 0,8 MPa |
|---|
| Profil zacisku | Sześciokątny |
|---|
| Wymiary | 251 x 100 x 150 mm |
|---|
| Masa | 5,52 kg |
|---|
Zastosowania
— Okablowanie szaf sterowniczych i rozdzielnic, zaciskanie tulejek na przewodzie 0,5 do 10 mm2 przed wprowadzeniem do listwy.
— Okablowanie budowy maszyn, zakańczanie tulejek pojedynczych i podwójnych na stole z powtarzalną wysokością zacisku.
— Przewody czujników i siłowników, zaciskanie tulejek 0,08 do 1,5 mm2 na kablach małych urządzeń.
— Wiązki AGD i HVAC, zakańczanie końców kabli wielożyłowych przed podłączeniem.
— Kable zasilające aparatury łączeniowej, zaciskanie końcówek rurowych 6 do 10 mm2 tam, gdzie narzędzie ręczne nie zamyka sześciokąta w pełni.
