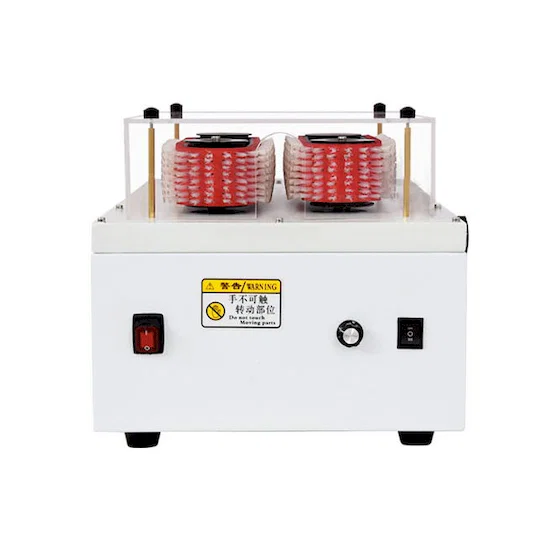

BB-7025 zaczesuje oplot ekranu kabla ekranowanego. W głowicy pracują dwie szczotki taśmowe o obwodzie 750 mm i szerokości 62 mm, a kabel jest kładziony w szczelinie między nimi, dzięki czemu włosie zaczesuje oplot na powłokę. Długość szczotkowania reguluje się od 10 do 200 mm, maszyna jest przeznaczona do kabli do 100 mm², a wydajność wynosi 100-200 szt./h. Prędkość jest sterowana elektronicznie od 0 do 1800, napęd jest elektryczny, przy zasilaniu AC220-240V, 50-60HZ.
Ręczne rozczesywanie ekranu szpilką jest powolne i zrywa żyłki: każda zerwana żyłka to luźny koniec wewnątrz złącza i potencjalne zwarcie po montażu. Szczotki taśmowe wykonują ten sam ruch bez krawędzi tnącej - oplot jest zaczesywany na powłokę, a nie cięty - a moment 12,5 kg na kole taśmy nie pozwala taśmie zwolnić przy ciasnym oplocie lub kablu na górnej granicy 100 mm². Szerokość taśmy 62 mm utrzymuje cały obwód grubego kabla w kontakcie z włosiem, więc 200 mm oplotu jest zaczesywane w jednym przejściu, a nie etapami.
WPM-1020 obejmuje kabel 1-30 mm przy 300 W na silnik i tej samej regulacji 0-1800, a BB-1525 to jednostka 10 kg pracująca do 6000 obr./min, ale ograniczona do kabla 25 mm i szczotkowania 60 mm. BB-7025 plasuje się między nimi pod względem wydajności: jest przeznaczony do 100 mm² i szczotkowania 200 mm, w ramie 48 kg o wymiarach 420 x 480 x 320 mm.
Najważniejsze cechy
1. Dwie szczotki taśmowe o obwodzie 750 mm i szerokości 62 mm, pracujące w parze z kablem w szczelinie.
2. Długość szczotkowania regulowana od 10 do 200 mm, ustalana położeniem kabla w szczelinie.
3. Przeznaczona do kabli do 100 mm², co obejmuje ciężki oplot kabli zasilających i spawalniczych.
4. Elektroniczna regulacja prędkości 0 do 1800, nastawiana podczas pracy taśm.
5. Moment 12,5 kg na kole taśmy, więc taśma utrzymuje prędkość przy ciasnym oplocie, zamiast się zatrzymywać.
6. 48 kg w ramie 420 x 480 x 320 mm przy AC220-240V, 50-60HZ, z przezroczystą osłoną nad strefą szczotek.
Specyfikacja techniczna
| Parametr | Wartość |
|---|
| Model | BB-7025 |
|---|
| Typ maszyny | Automatyczna szczotkarka do oplotu kabli ekranowanych |
|---|
| Długość szczotkowania | 10-200 mm |
|---|
| Odpowiednia średnica przewodu | 100 mm² |
|---|
| Wydajność | 100-200 szt./h |
|---|
| Struktura robocza | Obrotowe koło taśmowe (krążek) |
|---|
| Tryb obrotu | Sterowanie elektroniczne (0-1800, regulowane) |
|---|
| Koło taśmowe (krążek) | 2 szt. (obwód 750 x szerokość 62) |
|---|
| Moment | 12.5 kg |
|---|
| Zasilanie | AC220-240V, 50-60Hz |
|---|
| Napęd | Elektryczny |
|---|
| Masa | 48 kg |
|---|
| Wymiary | 420*480*320 mm |
|---|
Zastosowania
— Kabel zasilający w powłoce gumowej do pomp i silników: oplot zaczesany przed założeniem dławika i końcówki.
— Kabel spawalniczy: oplot z cynowanej miedzi zaczesany na powłokę przed zaciśnięciem końcówki.
— Kabel akumulatorowy i inwerterowy: ciężki oplot na kablu do 100 mm² zaczesany pod zakończenie zaciskiem lub końcówką.
— Wiązki morskie i generatorowe: kabel ekranowany wielożyłowy, gdzie oplot trzeba odgarnąć i oczyścić przed zamknięciem obudowy złącza.
— Kabel przyrządowy z folią i oplotem: oplot jest zaczesywany, a folia usuwana w tej samej operacji.
