WPM-TDJ04M to cicha wersja maszyny do łączenia taśmą miedzianą: udźwig 1.5 tony, skok 23 mm i silnik asynchroniczny 550 W przy AC 110 V lub 220 V i 50/60 Hz. Korpus ma wymiary 430 x 430 x 430 mm i masę 45 kg. Taśma miedziana od 1 do 6 mm jest prowadzona ze szpuli nad głowicą i podawana do matrycy łączenia.
Silnik pracuje z falownika, więc prędkość głowicy jest ustawiana, a nie stała, i stąd niższy poziom dźwięku przy matrycy. Lampa robocza na giętkim ramieniu oświetla punkt łączenia, licznik jest pokazany na wyświetlaczu cyfrowym, a cykl uruchamia się pedałem na przewodzie, aby operator mógł najpierw ułożyć obie ręce na przewodach. Podobnie jak TDJ04 wykonuje połączenie bez lutowania, bez topnika i bez czyszczenia.
W porównaniu z TDJ04 model oddaje maksymalne 200 szt./min na rzecz ciągłego zakresu taśmy 1-6 mm zamiast stałych szerokości 2/4/6 mm i jest o 10 kg lżejszy, waży 45 kg. Siła wynosi 1.5 tony wobec 10KN, skok w obu to 23 mm, a licznik jest cyfrowy, nie mechaniczny. TDJ04M wybiera się tam, gdzie na jednym stole stoi kilka maszyn łączących.
Najważniejsze cechy
1. Udźwig łączenia 1.5 tony przy skoku 23 mm
2. Silnik asynchroniczny 550 W z falownikiem dla niskiego poziomu dźwięku przy głowicy
3. Przyjmuje taśmę miedzianą od 1 mm do 6 mm na jednej maszynie
4. Cyfrowy wyświetlacz licznika i lampa robocza na giętkim ramieniu przy punkcie łączenia
5. Połączenie bez lutowania, bez topnika, bez odciągu spalin i bez czyszczenia po złączeniu
6. Pedał na przewodzie, osłona pasa nad napędem i etykieta ostrzegawcza przy suwaku; 45 kg przy 430 x 430 x 430 mm
Specyfikacja techniczna
| Parametr | Specyfikacja |
|---|
| Model | WPM-TDJ04M |
|---|
| Udźwig | 1.5 tony |
|---|
| Skok | 23 mm |
|---|
| Odpowiednia taśma miedziana | 1-6 mm |
|---|
| Silnik | Silnik asynchroniczny AC220V 550W |
|---|
| Zasilanie | AC110V/220V 50/60Hz |
|---|
| Wymiary | 430 x 430 x 430 mm |
|---|
| Masa | 45 kg |
|---|
Zastosowania

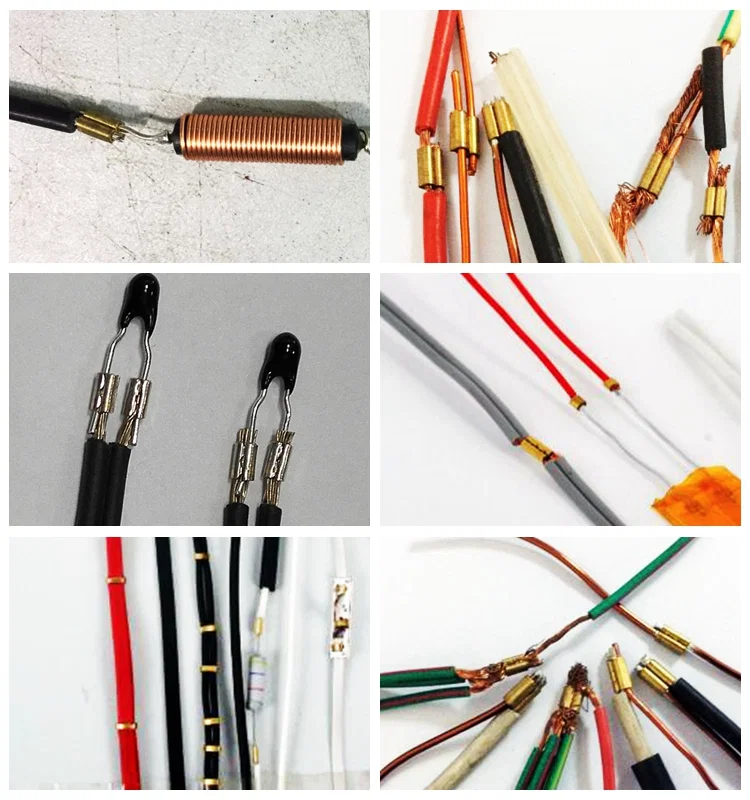

— Stanowiska łączenia na stołach z kilkoma maszynami, gdzie poziom hałasu w pomieszczeniu ma znaczenie
— Zakłady wiązek używające więcej niż jednej szerokości taśmy i oczekujące zakresu 1-6 mm bez zmiany zapasu taśmy
— Wiązki AGD i małych silników łączące przewody poza tyglem lutowniczym
— Gniazda podzespołów samochodowych wykonujące łączenia w środku przewodu w cyklu pedałowym
— Stanowiska poprawek i napraw, gdzie jedno złącze wykonuje się bez przygotowywania lutownicy
