Maszyna do obkurczania rurek 200–380 °C JW-100ST-01

📅 2026-05-05 👁️ 21
  • Nr modelu: JW-100ST-01

  • Specyfikacje

    Uniwersalna maszyna do termokurczliwej rurki JINGWEI JW-100ST-01
    Model JW-100ST-01
    Napięcie wejściowe 220V-AC
    Częstotliwość 50/60 Hz
    Moc znamionowa 1350W
    Wyświetlacz 4,3 cala kolorowy TFT
    Cykl pracy 2,2 sekundy
    Tryb pracy Pasywny
    System sterowania PLC/Ekran dotykowy
    Kompatybilność rurek φ1,0-φ6,5 (możliwość dostosowania powyżej φ7,0)
    Długość pieczenia 4 mm-50 mm (z opcjonalnym przyrządem)
    Temperatura pieczenia 200℃-380℃ (regulowana)
    Ciśnienie powietrza 5,5/6,5KPa
    Temperatura pracy 0℃-50℃
    Temperatura przechowywania -20℃-60℃
    Wilgotność pracy 10%RH~90%RH (bez kondensacji)
    Metoda chłodzenia Chłodzenie wymuszone powietrzem
    Wymiary D500×S640×W1300mm
    Waga 78KG
  • Zapytaj teraz

JW-100ST-01 to uniwersalna maszyna do obkurczania rurek termokurczliwych, która nasuwa koszulkę na zaciśniętą końcówkę i obkurcza ją do zadanej długości. Sterowanie PLC z ekranem dotykowym prowadzi cykl w 2,2 s, a tryb pracy biernej pozwala jednemu operatorowi wkładać elementy ręcznie, podczas gdy automat prowadzi podawanie rurki, obkurczanie i wyrzut. Zakłady wiązek i montownie elektroniki stosują ją do osłon końcówek, łączy i ogonów złącz w tempie od 700 do 2500 końcówek na godzinę.

Najważniejsze cechy

  • Sterowanie PLC i ekranem dotykowym — Parametry wprowadza się na kolorowym wyświetlaczu TFT 4,3 cala i zapisuje, więc powtarzalne zlecenie jest przywoływane, a nie odtwarzane od nowa.
  • Swobodna długość obkurczania — Długość obkurczania ustawia się od 4 do 50 mm przy dopasowanym przyrządzie, co obejmuje krótkie osłony końcówek i dłuższe odcinki koszulki na jednej platformie.
  • Regulowane okno temperatury — Grzałka pracuje w zakresie 200–380 °C, wystarczającym dla cienkościennego poliolefinu i grubszych rurek PVC.
  • Urządzenie pozycjonujące — Położenie zgrzewania przesuwa się na przyrządzie, więc rurka opiera się o próg końcówki, zamiast go przekraczać.
  • Przezbrojenie przyrządem — Wymiana przyrządu dostosowuje maszynę do innych rozmiarów przewodu i końcówki bez przeróbek mechanicznych.
  • Automatyczne pobieranie przewodu — Manipulator podnosi standardowe przewody na pozycję, eliminując etap ręcznego przenoszenia, który powoduje przesunięcia.
  • Zabezpieczenia — Monitorowanie nieprawidłowości grzałki, ochrona przed niskim ciśnieniem powietrza i przywracanie parametrów jednym klawiszem ograniczają straty po zatrzymaniu.

Specyfikacja techniczna

ModelJW-100ST-01
Napięcie zasilania220 V AC
Częstotliwość50/60 Hz
Moc znamionowa1350 W
WyświetlaczKolorowy TFT 4,3 cala
Cykl pracy2,2 s
Tryb pracyBierny
Układ sterowaniaPLC z ekranem dotykowym
Zakres rurekφ1,0–φ6,5 mm, powyżej φ7,0 mm na zamówienie
Długość obkurczania4–50 mm z opcjonalnym przyrządem
Temperatura obkurczania200–380 °C, regulowana
Ciśnienie powietrza5,5/6,5 KPa
ChłodzenieChłodzenie wymuszone powietrzem
WymiaryD500 × S640 × W1300 mm
Masa78 kg
Wydajność700–2500 końcówek/h, zależnie od tempa ręcznego załadunku

Zastosowania

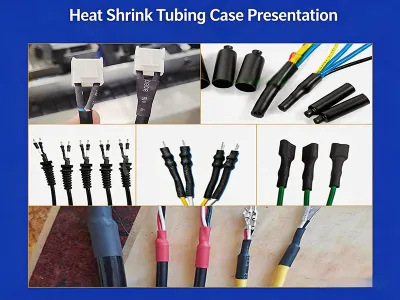

  • Osłony termokurczliwe na zaciśniętych końcówkach w montażu wiązek.
  • Uszczelnianie łączy i izolowanie połączeń przewodów.
  • Koszulkowanie ogonów złącz przed montażem końcowym.
  • Obkurczanie rurek PVC w małych zespołach elektronicznych.
  • Partie mieszane, w których jedna platforma musi obsłużyć kilka rozmiarów rurek.

Dlaczego warto wybrać ten model

Maszyna oparta jest na platformie standardowej, więc przyrządy i grzałki są utrzymywane jako części zamienne, a drugi przyrząd nie wstrzymuje zamówienia. Rurki powyżej φ7,0 mm i niestandardowe długości obkurczania realizowane są jako dostosowanie, wyceniane na podstawie próbki. Wsparcie zapewnia bezpośrednio fabryka, w tym pliki parametrów dla powtarzalnych zamówień i zdalna diagnostyka usterek sterowania. Ponieważ urządzenie jest konfiguracją magazynową, a nie realizacją projektową, drugie identyczne stanowisko można dołączyć w trakcie sezonu bez nowego cyklu oprzyrządowania.

Uniwersalna maszyna do pieczenia rurek termokurczliwych JW-100ST-01
Uniwersalna maszyna do pieczenia rurek termokurczliwych JW-100ST-01
