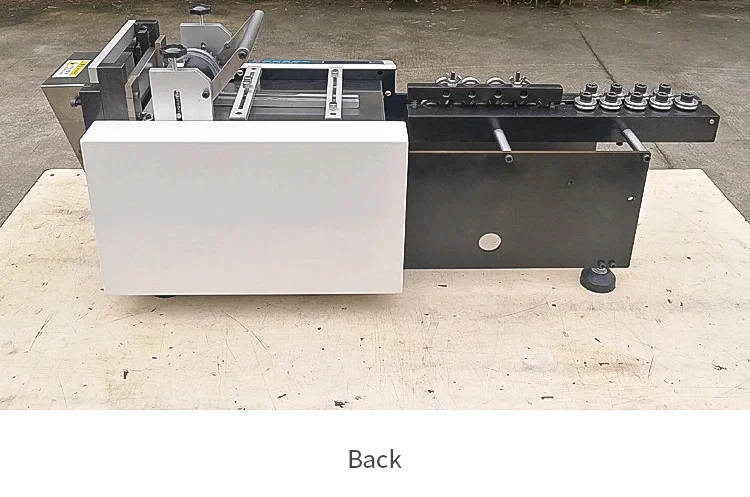

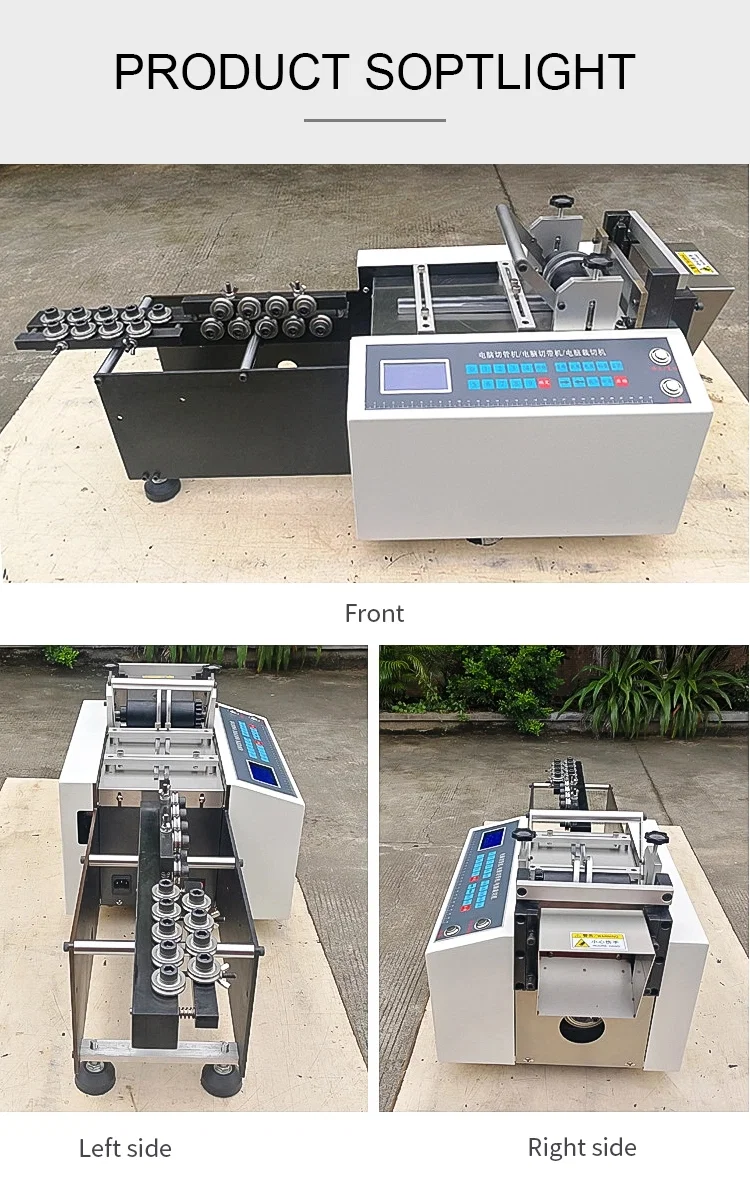

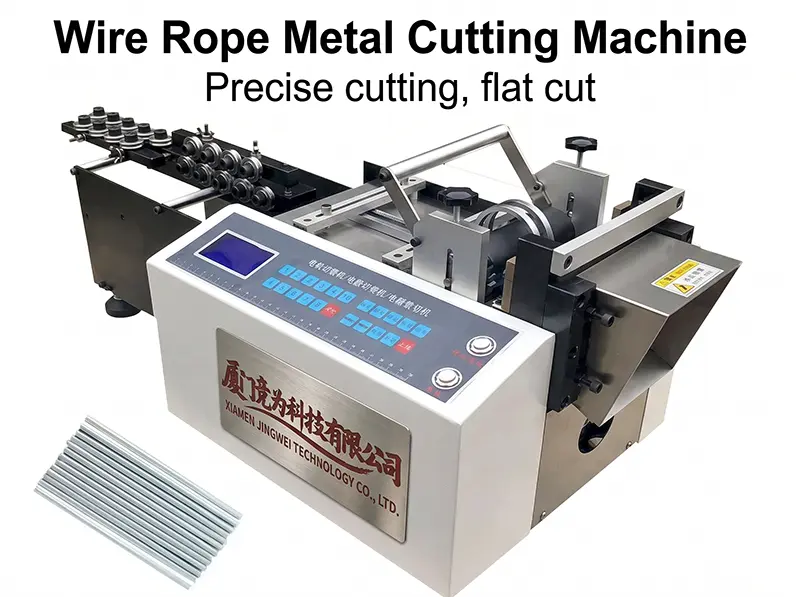

JW-CT01 tnie linę, kabel, rurę, blachę i taśmę na zadaną długość na ramie stołowej. Długość podawania, prędkość cięcia, wielkość partii i liczbę całkowitą wprowadza się na panelu LCD, a maszyna zatrzymuje się po osiągnięciu partii lub liczby całkowitej.
Lina cięta nożycami lub tarczą ścierną ma postrzępiony koniec i skręt, który pozostaje po cięciu, a odcinek zdjęty ze zwoju pozostaje wygięty. W CT01 materiał przechodzi przez prostownicę mechaniczną z przeciwbieżnymi rzędami rolek, regulowany pręt prowadzący utrzymuje go w osi noża, a nóż zamyka się płasko, dzięki czemu końce splotki pozostają razem. Wielkość partii i liczba całkowita są liczone na panelu, co eliminuje ręczne liczenie przy zsypie.
CT01 jest wyłącznie maszyną do cięcia: nie zdejmuje izolacji i nie jest ograniczona do przewodów elektrycznych. Modele ST03 i ST05 z tej samej serii otwierają izolację na pojedynczym przewodzie lub na warstwach kabla koncentrycznego, natomiast CT01 jest przeznaczona do liny, rury, blachy i taśmy, gdzie wymagany jest prosty koniec bez zadziorów i prosta długość cięcia.
Najważniejsze cechy
1. Mechaniczna prostownica z przeciwbieżnymi rzędami rolek przed nożem usuwa pamięć sprężystą przed cięciem, więc odcinek schodzi z zsypu prosty.
2. Regulowany pręt prowadzący utrzymuje długie odcinki w osi noża i umożliwia cięcie wąskiej blachy i taśmy w kilku pasmach.

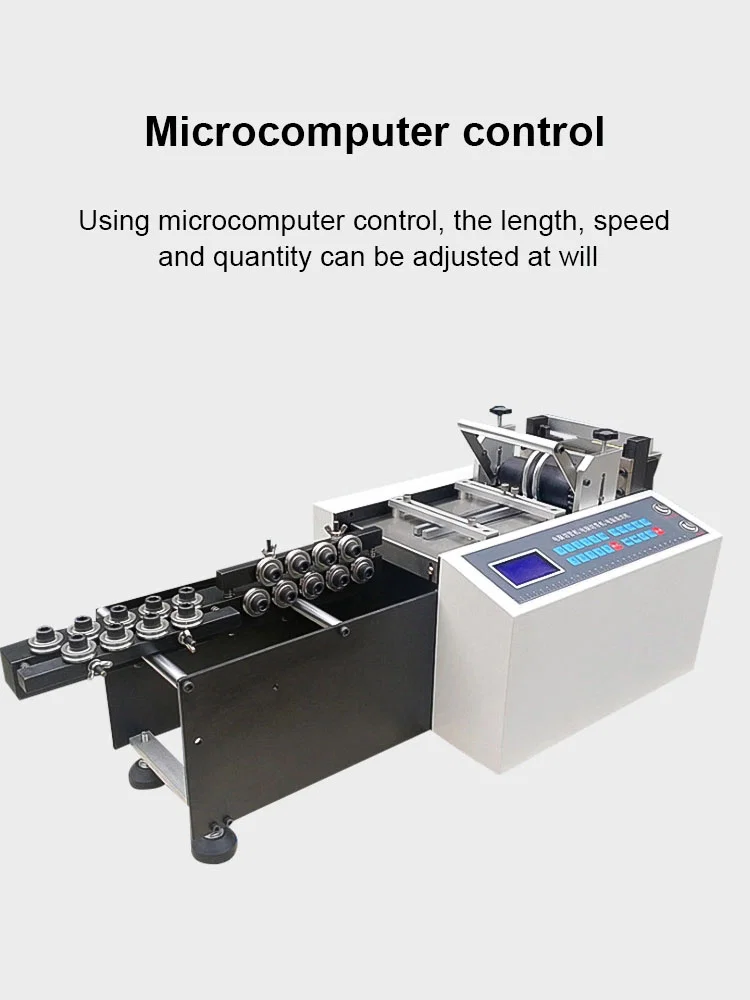

3. Panel LCD z klawiaturą numeryczną nastawia długość podawania, prędkość cięcia, wielkość partii i liczbę całkowitą; licznik zatrzymuje maszynę na zadanej liczbie.

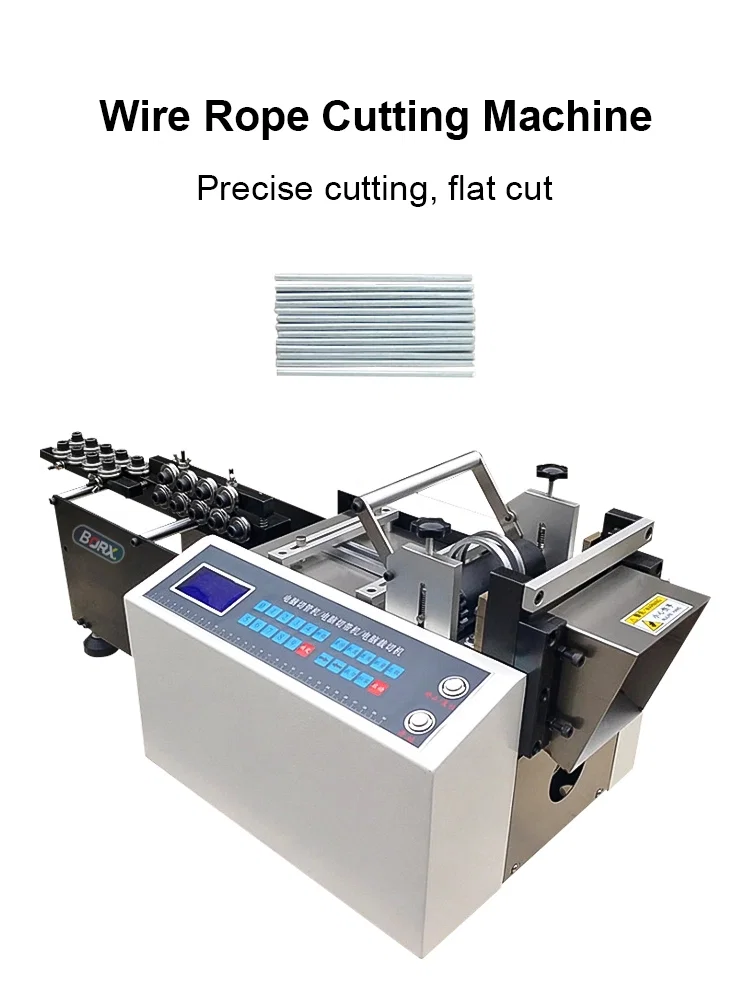

4. Nóż zamyka się prostopadle do osi materiału, dając płaskie cięcie bez zadziorów na linie i rurze.
5. Osłonięta głowica cięcia z zsypem odprowadzającym odcinki poza linię noża.
6. Jeden przycisk zasilania z lampką sygnalizacyjną uruchamia maszynę z panelu, bez osobnej szafy sterowniczej przy stole.

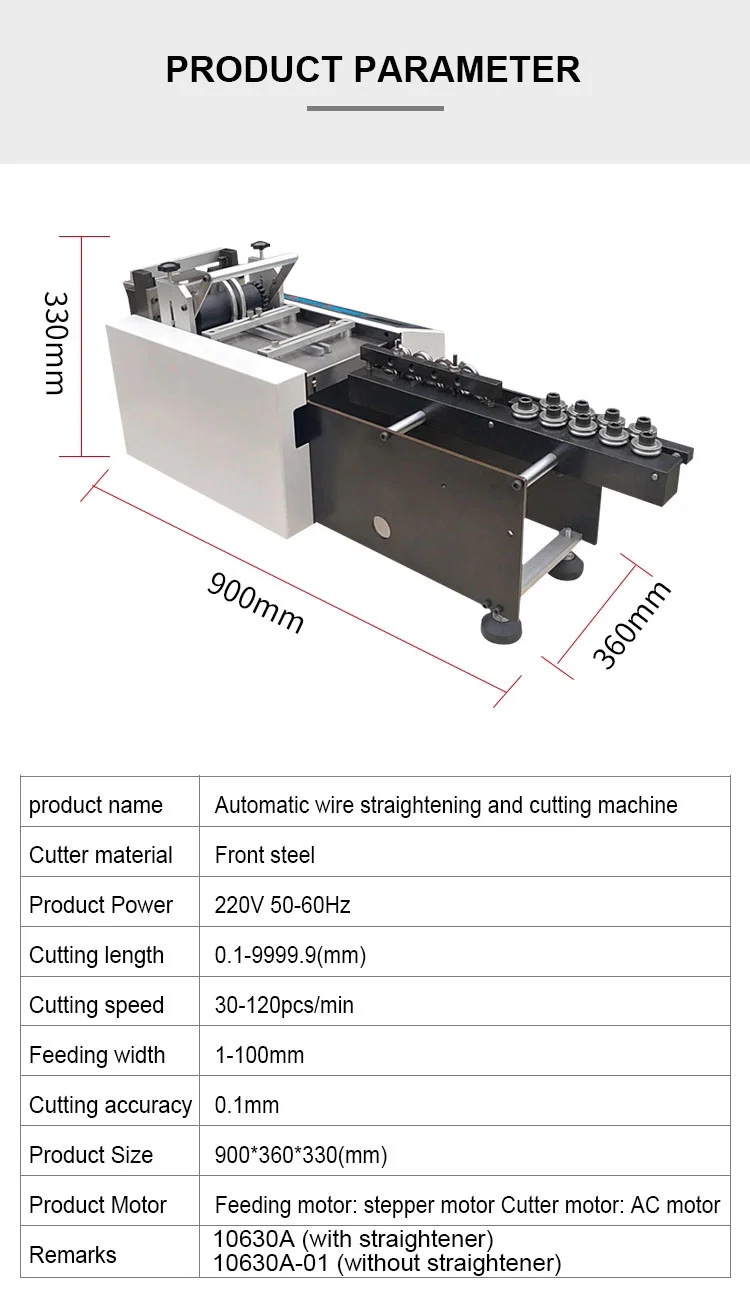

Specyfikacja techniczna
| Parametr | Specyfikacja |
|---|
| Model | JW-CT01 |
|---|
| Typ maszyny | Stołowa maszyna do cięcia liny i metalu |
|---|
| Interfejs sterowania | Ekran LCD z klawiaturą membranową |
|---|
| Parametry nastawy | Długość podawania, prędkość cięcia, wielkość partii, liczba całkowita |
|---|
| Materiały | Przewód, lina, rura, blacha, taśma |
|---|
| Prostowanie | Mechaniczna prostownica wielorolkowa |
|---|
| Jakość cięcia | Cięcie płaskie, krawędzie bez zadziorów |
|---|
| Prowadzenie | Regulowany pręt prowadzący, cięcie w pasmach |
|---|
| Uruchamianie | Przycisk zasilania z lampką sygnalizacyjną |
|---|
Zastosowania
— Zestawy linowe: lina ocynkowana i nierdzewna cięta na długość przed zaciśnięciem końcówek.
— Zakłady takielunku i zawiesi: lina cięta prostopadle, aby splotki nie rozchodziły się przed założeniem tulei.
— Montaż koryt kablowych i rur osłonowych: kabel i rura cięte na stałe długości przy stole.
— Produkcja elementów grzejnych: drut oporowy i taśma cięte na długość w partiach.
— Linie pakowania: taśma PP i PET oraz taśma dekoracyjna cięte na zliczoną długość partii.
