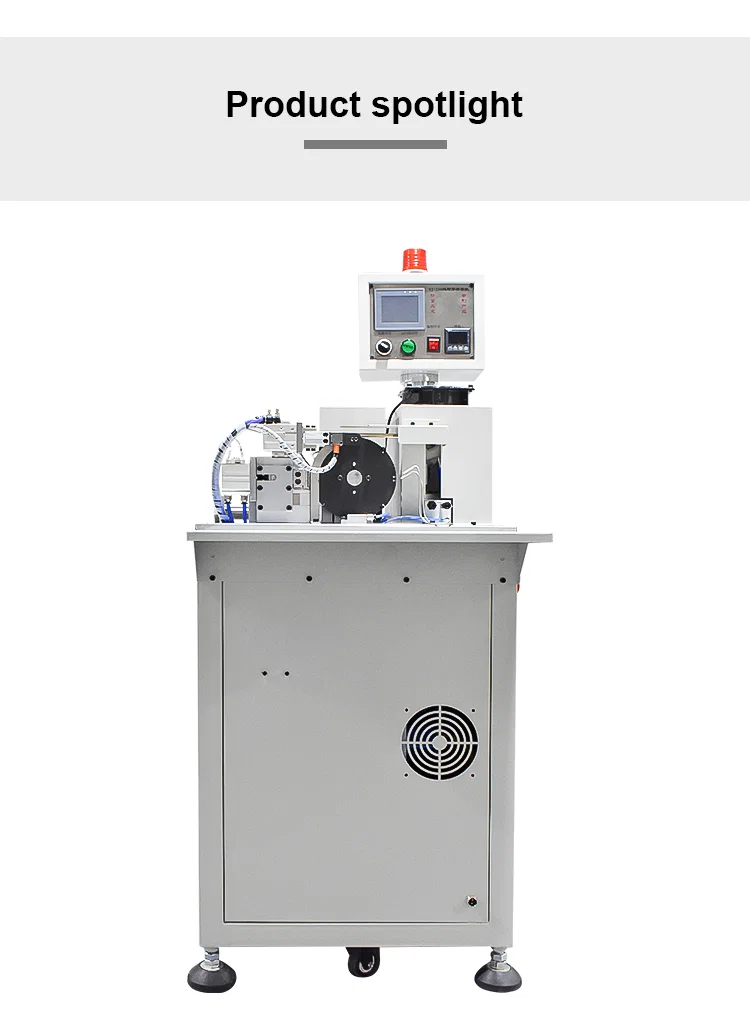

WPM-814 to w pełni automatyczna maszyna do rurek termokurczliwych w produkcji wiązek. W jednym cyklu ucina rurkę na długość, nasuwa ją na koniec przewodu i przeprowadza zespół przez komorę grzejną; ręczne pozostaje tylko podawanie przewodu. Maszyna jest przeznaczona dla zakładów wiązek, które zakładają rurkę na pojedyncze przewody i krótkie odgałęzienia przed montażem złączy, gdzie położenie rurki i jakość skurczu muszą się powtarzać.
Cięcie i nasuwanie ręczne to najwolniejszy etap w komórce: długość rurki się zmienia, odcięty koniec strzępi się, a opalarka trzymana nad każdym końcem daje nierówny skurcz i przypaloną izolację obok rurki. WPM-814 tnie rurkę, wsuwa ją na przewód przez precyzyjną rurę przelotową i kurczy w komorze grzejnej, a grzejnik po każdym cyklu sam wraca do pozycji startowej. Rurka jest nasuwana na przewód bez rozformowywania i otwierania.
W porównaniu z maszyną do cięcia rurek WPM-814 dodatkowo nasuwa i wygrzewa, więc odcięta rurka nie czeka w pojemniku na drugiego operatora. W porównaniu z półautomatycznym stanowiskiem kurczenia uruchamianym pedałem wykonuje całą sekwencję samodzielnie, a ponieważ każda maszyna jest budowana na próbkach przewodów odbiorcy, mieszaną partię wiązek można przezbroić bez nowego oprzyrządowania.
Najważniejsze cechy

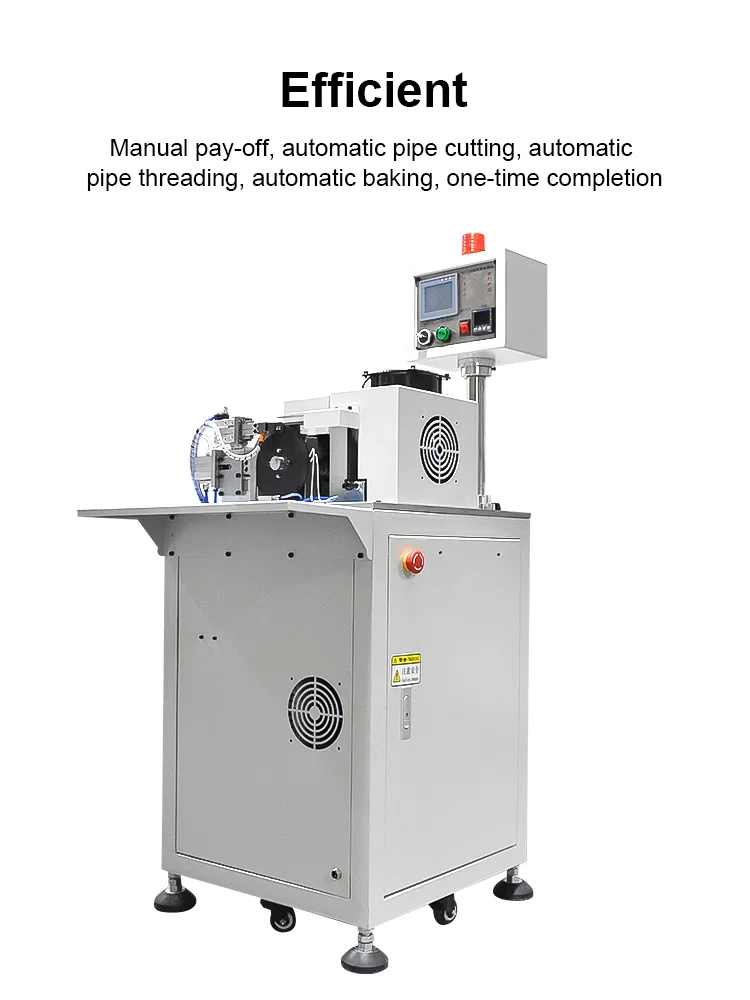

1. Trzy stanowiska w jednym automatycznym cyklu: cięcie rurki, nasuwanie i wygrzewanie, przy ręcznym tylko podawaniu przewodu
2. Precyzyjna rura przelotowa prowadzi odciętą rurkę na koniec przewodu przed skokiem kurczenia
3. Automatyczny powrót grzejnika do pozycji startowej po każdym cyklu kurczenia

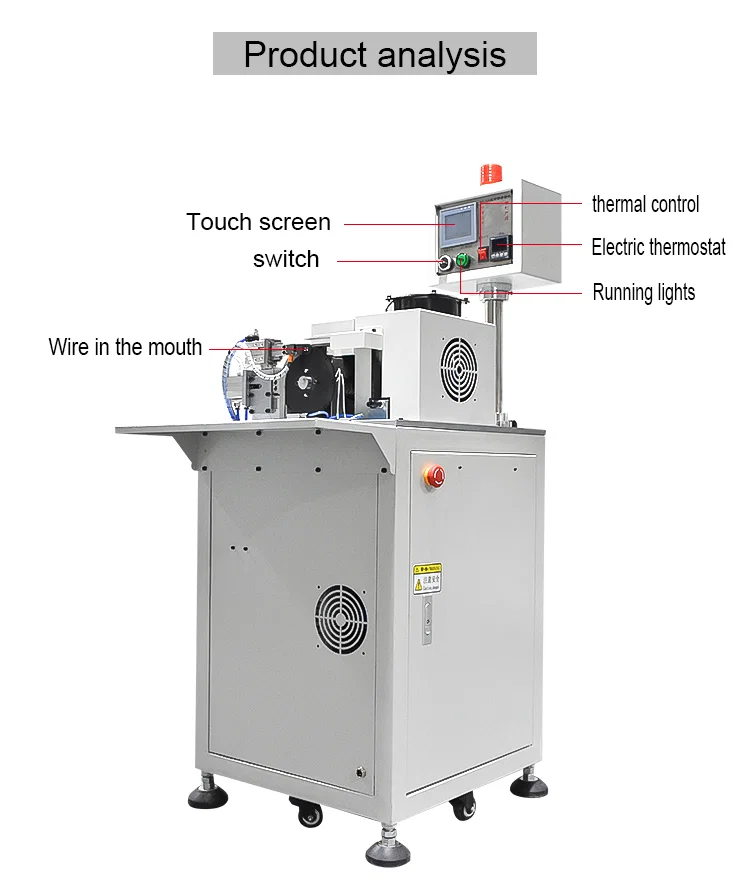

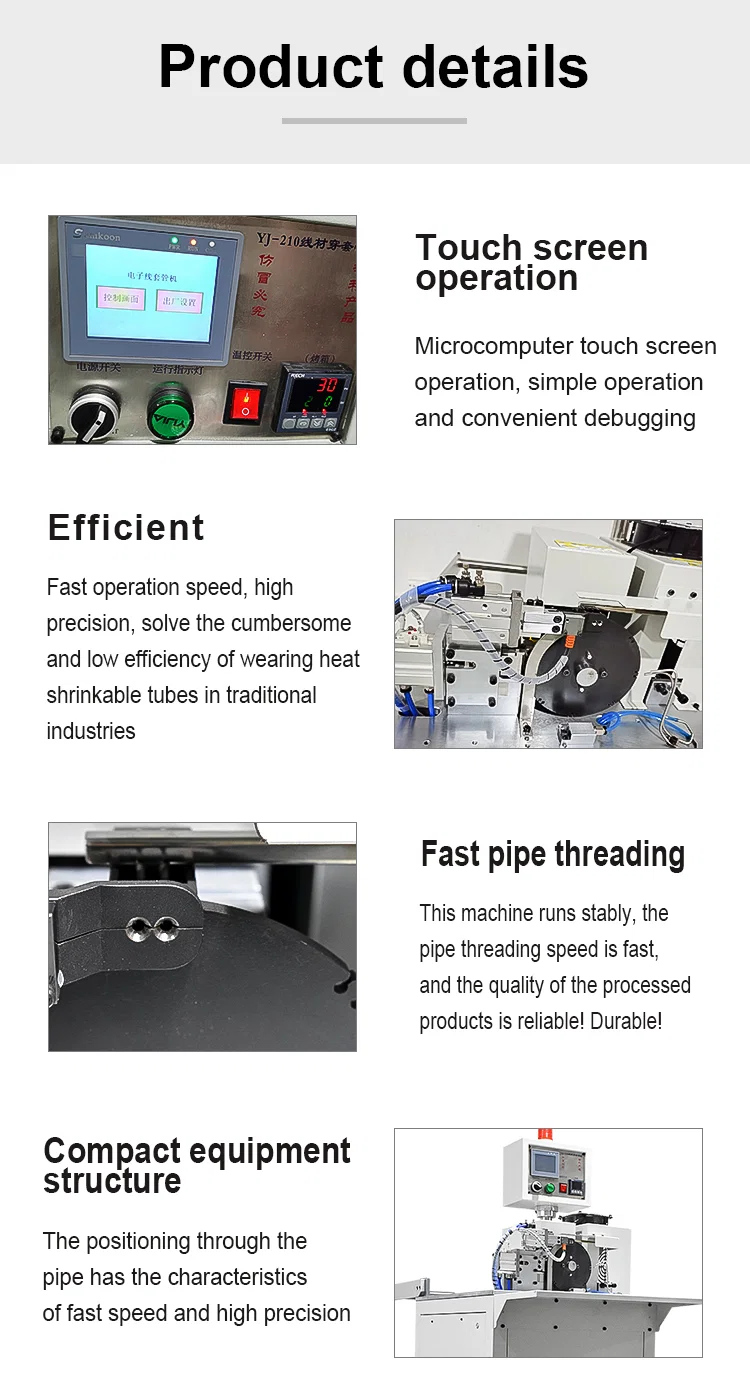

4. Duży ekran dotykowy na ramieniu stojaka do wprowadzania parametrów i szybkiego pozycjonowania
5. Rurka jest nasuwana na przewód bez formowania, więc wstępnie cięte tulejki nie są otwierane przed kurczeniem
6. Maszyna budowana na próbkach przewodów odbiorcy; szafa podłogowa z kółkami, stopami regulacyjnymi, wyłącznikiem awaryjnym i lampą sygnalizacyjną

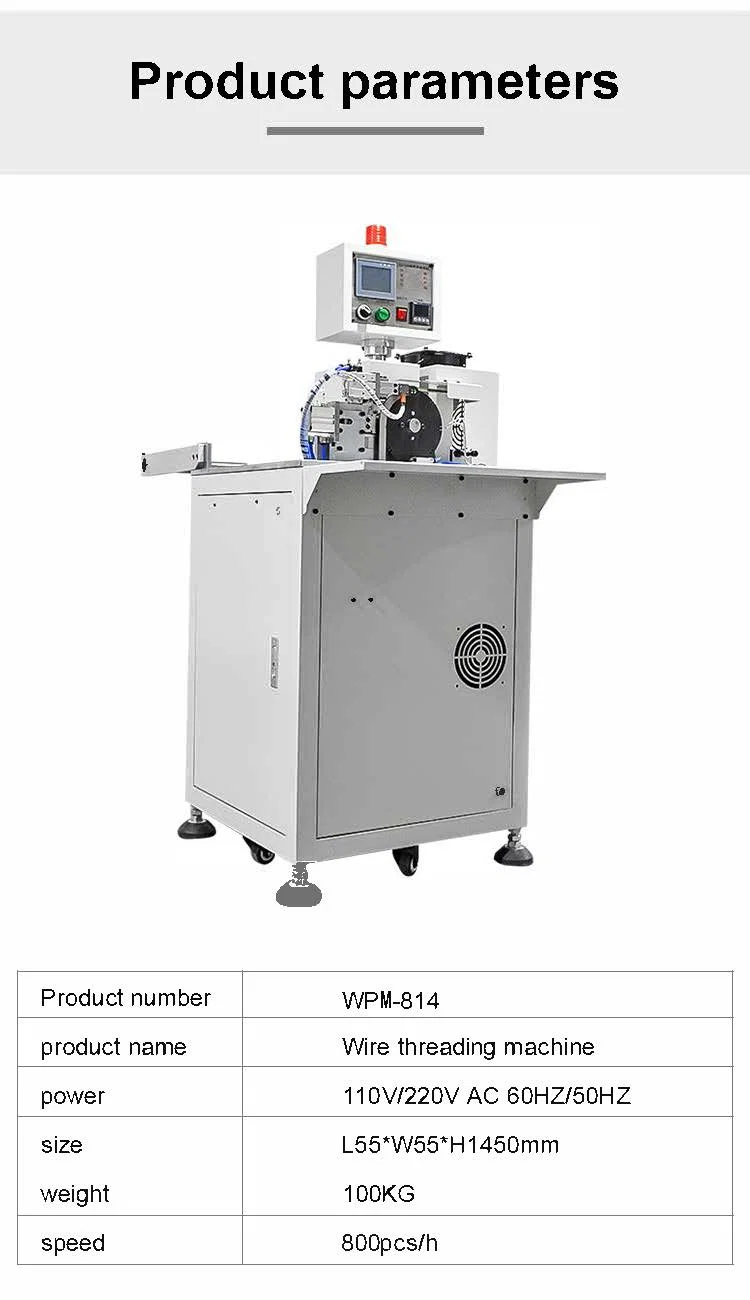

Specyfikacja techniczna
| Parametr | Specyfikacja |
|---|
| Model | WPM-814 |
|---|
| Typ maszyny | Automatyczna maszyna do rurek termokurczliwych |
|---|
| Tryb pracy | Automatyczny; ręczne podawanie przewodu |
|---|
| Proces | Cięcie rurki, nasuwanie rurki, wygrzewanie |
|---|
| Powrót grzejnika | Automatyczny |
|---|
| Formowanie rurki | Brak, rurka nasuwana bez formowania |
|---|
| Sterowanie | Duży ekran dotykowy na stojaku |
|---|
| Przygotowanie | Maszyna konfigurowana na próbkach przewodów odbiorcy |
|---|
| Rama | Szafa podłogowa, kółka i stopy regulacyjne |
|---|
Zastosowania
— Wiązki samochodowe: rurka termokurczliwa na zaciskanych splotach i punktach odgałęzień na przewodzie jednożyłowym
— Wiązki AGD: tulejki na końcach końcówek przed założeniem obudowy
— Montaż kabli czujników i sterowania: rurka na połączeniach lutowanych lub zaciskanych na końcu kabla
— Zakłady okablowania szaf i rozdzielnic: tulejka znakująca zakładana przed zarobieniem
— Produkcja przewodów zasilających: rurka na końcu wtyczki przed zarabianiem osłony
