Półautomatyczna szczotkarka do kabli ekranowanych BB-1525
Półautomatyczna szczotkarka do kabli ekranowanych BB-1525 Thumb Półautomatyczna szczotkarka do kabli ekranowanych BB-1525 Thumb Półautomatyczna szczotkarka do kabli ekranowanych BB-1525 Thumb Półautomatyczna szczotkarka do kabli ekranowanych BB-1525 Thumb Półautomatyczna szczotkarka do kabli ekranowanych BB-1525 Thumb
Video Thumbnail

Półautomatyczna szczotkarka do kabli ekranowanych BB-1525

📅 2026-01-27 👁️ 1,635
  • Nr modelu: BB-1525

  • Specyfikacje

    Półautomatyczna szczotkarka do kabli ekranowanych BB-1525
    Model: BB-1525
    Typ maszyny: Automatyczna szczotkarka i rozluźniarka do kabli ekranowanych
    Funkcja: Szczotkowanie i rozdzielanie ekranu kabla ekranowanego
    Zastosowanie: Kabel ekranowany, kabel z oplotem, kabel kompozytowy folia+oplot
    Maks. średnica zewnętrzna kabla: 25 mm
    Efektywna długość szczotkowania: 5 – 60 mm (regulowana)
    Koła szczotkowe: 2 × nylonowe koła szczotkowe, rozstaw regulowany
    Prędkość wrzeciona: 0 – 6000 rpm, regulacja bezstopniowa
    Obroty: W przód i w tył, do wyboru
    Moc silnika: 50 W × 2 (dwa silniki, po jednym na koło szczotkowe)
    Zasilanie: 220 V, 50/60 Hz (wersja 110 V na zamówienie)
    Sterowanie: Przycisk start, pokrętło regulacji prędkości, przełącznik przód/tył
    Osłona bezpieczeństwa: Przezroczysta osłona akrylowa nad strefą szczotek
    Wymiary maszyny: 320 × 220 × 260 mm (dł. × szer. × wys.)
    Masa netto: 10 kg
    Wymiary opakowania: 370 × 270 × 310 mm
    Masa brutto: 20 kg
  • Zapytaj teraz

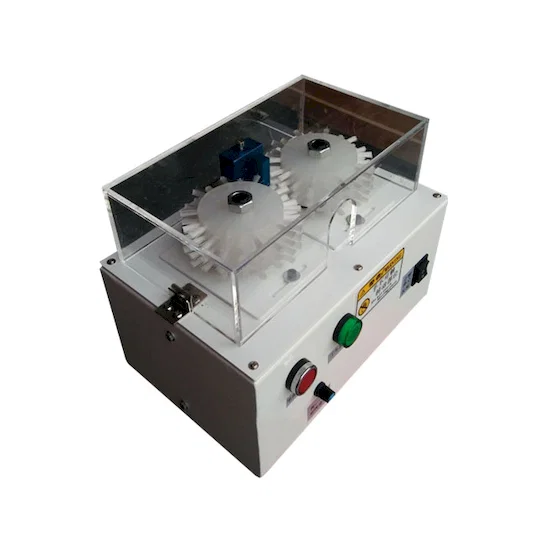

Automatyczna szczotkarka BB-1525 rozluźnia, rozdziela i czyści metalowy ekran z oplotu lub nawinięcia na kablu ekranowanym, przygotowując żyłę i ekran do pewnego zarabiania, uziemienia lub lutowania. Dwa nylonowe koła szczotkowe obracające się w przeciwnych kierunkach otwierają oplot równomiernie wzdłuż osi kabla zamiast go rozrywać, dzięki czemu ekran pozostaje nienaruszony, a długość odsłoniętego odcinka jest powtarzalna z jednego elementu na drugi.

W odróżnieniu od lekkich modeli stołowych, które kończą pracę na kablu 8 mm, BB-1525 obsługuje kabel ekranowany o średnicy zewnętrznej do 25 mm, co obejmuje wiązki bateryjne, ładowania, motoryzacyjne i sterowania przemysłowego, gdzie ekran jest gruby i gęsto pleciony. Długość szczotkowania ustawia się w zakresie od 5 mm do 60 mm, rozstaw kół szczotkowych jest regulowany, a prędkość wrzeciona zmienia się bezstopniowo od 0 do 6000 rpm, więc jedna maszyna obsłuży zarówno cienki kabel danych 3 mm, jak i ciężki kabel zasilający 25 mm bez wymiany osprzętu.

Operator zdejmuje płaszcz i wprowadza kabel w pozycję rozdzielania; resztę wykonują dwa koła szczotkowe. Strefę szczotkowania osłania przezroczysta osłona akrylowa, a przycisk start, regulacja prędkości i przełącznik obrotów w przód/tył znajdują się na panelu przednim. Przy masie netto 10 kg i gabarycie 320 × 220 × 260 mm maszyna wygodnie mieści się na każdym stole montażowym i można ją przenosić między liniami, gdy zmieniają się potrzeby produkcyjne.

Najważniejsze cechy

  1. Szeroki zakres średnic — do 25 mm średnicy zewnętrznej — Radzi sobie z grubymi, gęsto plecionymi ekranami kabli bateryjnych, ładowania i motoryzacyjnych, których konwencjonalne szczotki stołowe 8 mm nie otworzą.
  2. Dwa nylonowe koła szczotkowe obracające się w przeciwnych kierunkach — Otwierają oplot zgodnie z jego splotem, a nie przez cięcie, dzięki czemu ekran pozostaje ciągły, a luźnych włókien przed zarabianiem jest mniej.
  3. Bezstopniowa prędkość wrzeciona 0–6000 rpm — Agresywność szczotek dopasujesz do materiału ekranu: wolno dla cienkiego kabla folia+oplot, szybko dla gęstego oplotu z cynowanej miedzi.
  4. Regulowana długość szczotkowania i rozstaw kół — Odsłoniętą długość ekranu ustawisz od 5 mm do 60 mm, a rozstaw kół dostroisz do dokładnej średnicy kabla; jedno ustawienie powtarza się przez całą partię produkcyjną.
  5. Obroty w przód i w tył — Zmiana kierunku szczotek otwiera ekrany nawijane lub spiralne i wyrównuje rozluźnienie w asymetrycznych konstrukcjach oplotu.
  6. Dwa silniki napędowe 50 W — Osobny silnik dla każdego koła szczotkowego utrzymuje moment pod obciążeniem, więc prędkość nie spada przy gęstym oplocie.
  7. Przezroczysta osłona akrylowa — Zamyka strefę szczotek, dzięki czemu operator obserwuje otwieranie oplotu bez narażenia na obracające się szczotki i luźne włókna.
  8. Gabaryt stołowy, masa netto 10 kg — 320 × 220 × 260 mm i 10 kg oznacza, że maszyna mieści się na istniejącym stanowisku i nie wymaga sprężonego powietrza ani specjalnego fundamentu.

Jak BB-1525 szczotkuje ekran

  1. Zdejmij płaszcz zewnętrzny na wymaganą długość standardowym narzędziem do zdejmowania izolacji, pozostawiając oplot ekranu odsłonięty, ale nieprzycięty.
  2. Poluzuj śrubę regulacyjną i ustaw rozstaw kół szczotkowych zgodnie ze średnicą zewnętrzną kabla, następnie ustaw odsłoniętą długość ekranu w zakresie od 5 mm do 60 mm.
  3. Wybierz kierunek obrotów — w przód dla standardowego oplotu plecionego, w tył dla ekranów nawijanych lub spiralnych.
  4. Ustaw prędkość wrzeciona na pokrętle regulacji zgodnie z gęstością oplotu: niżej dla cienkiej folii+oplotu, wyżej dla gęstego oplotu metalowego.
  5. Wprowadź przygotowany kabel w pozycję rozdzielania i naciśnij zielony przycisk start. Dwa koła szczotkowe otwierają i przeczesują oplot w jednym przejściu.
  6. Wyjmij kabel, złóż lub skręć otwarty ekran w razie potrzeby i przejdź do zarabiania, uziemienia lub lutowania.

Dane techniczne

ParametrSpecyfikacja
ModelBB-1525
Typ maszynyAutomatyczna szczotkarka i rozluźniarka do kabli ekranowanych
FunkcjaSzczotkowanie i rozdzielanie ekranu kabla ekranowanego
ZastosowanieKabel ekranowany, kabel z oplotem, kabel kompozytowy folia+oplot
Maks. średnica zewnętrzna kabla25 mm
Efektywna długość szczotkowania5 – 60 mm (regulowana)
Koła szczotkowe2 × nylonowe koła szczotkowe, rozstaw regulowany
Prędkość wrzeciona0 – 6000 rpm, regulacja bezstopniowa
ObrotyW przód i w tył, do wyboru
Moc silnika50 W × 2 (dwa silniki, po jednym na koło szczotkowe)
Zasilanie220 V, 50/60 Hz (wersja 110 V na zamówienie)
SterowaniePrzycisk start, pokrętło regulacji prędkości, przełącznik przód/tył
Osłona bezpieczeństwaPrzezroczysta osłona akrylowa nad strefą szczotek
Wymiary maszyny320 × 220 × 260 mm (dł. × szer. × wys.)
Masa netto10 kg
Wymiary opakowania370 × 270 × 310 mm
Masa brutto20 kg

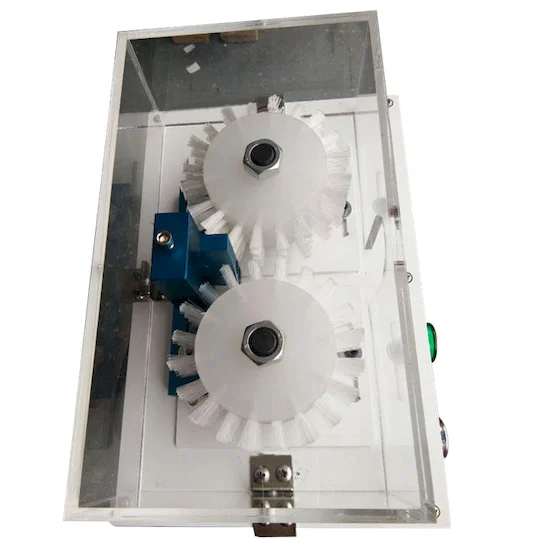

Budowa maszyny

NrCzęśćFunkcja
1Nylonowe koła szczotkowe (× 2)Szczotki obracające się w przeciwnych kierunkach, które otwierają i przeczesują oplot ekranu
2Śruba regulacyjnaUstawia rozstaw kół szczotkowych zgodnie ze średnicą zewnętrzną kabla
3Wyłącznik zasilaniaGłówne włączanie/wyłączanie maszyny
4Pokrętło regulacji prędkościBezstopniowa regulacja prędkości wrzeciona, 0 – 6000 rpm
5Przełącznik przód / tyłWybiera kierunek obrotów szczotek
6Przycisk startUruchamia cykl szczotkowania

Zastosowania

BB-1525 powstała z myślą o wiązkach kablowych, w których oplot lub nawinięty ekran trzeba czysto otworzyć przed następnym etapem procesu. Typowe środowiska produkcyjne to:

  • Montaż kabli USB, Type-C i szybkich kabli danych — Rozluźnianie oplotu przed lutowaniem do korpusu złącza lub zagięciem na płaszcz wewnętrzny.
  • Wiązki kablowe dla nowej energii i baterii — Otwieranie grubego ekranu w kablach ładowania i bateryjnych 10–25 mm przed zaciskaniem i uziemieniem.
  • Wiązki motoryzacyjne i sterowania przemysłowego — Przygotowanie ekranowanych kabli czujników i magistrali CAN do podłączenia ekranu w instalacjach o dużych drganiach.
  • Produkcja kabli koncentrycznych i RF — Równomierne przeczesanie zewnętrznego oplotu przed montażem złącza lub lutowaniem pigtailu.
  • Kable medyczne i przyrządowe — Kontrolowane, powtarzalne odsłanianie ekranu tam, gdzie uszkodzenie włókien lub luźne włókna nie przeszłyby kontroli.
  • Uziemienie ekranu i przygotowanie EMC — Równomierne otwarcie oplotu, aby można go było zgiąć, skręcić w przewód odprowadzający lub bez szczelin podłączyć do zacisku uziemiającego.
Szczotkarka do oplotu ekranu kabla BB-1525
