WPM-9600S to automatyczna maszyna do cięcia i zdejmowania izolacji z kabli koncentrycznych. Obsługuje średnicę zewnętrzną 0.8–5.5 mm, tnie na dowolną długość od 70 mm do 9999 mm i otwiera do czterech warstw. Lewy koniec zdejmuje izolację do 40 mm, a prawy koniec nie ma ograniczenia długości zdejmowania; sterownik przechowuje 60 zestawów parametrów, a napęd 380 W zasilany jest napięciem 220V/50 Hz.
Cięcie i zdejmowanie izolacji odbywają się w jednym cyklu, więc zwój kabla koncentrycznego wchodzi, a gotowe odcinki po zdjęciu izolacji wychodzą bez drugiej operacji. Wózek porusza się napędem silnikowym przez śrubę kulową, a nie przez pas, i to utrzymuje powtarzalność długości cięcia 70–9999 mm w długim przebiegu. Ponieważ prawa głowica nie ma ograniczenia zdejmowania, pełne usunięcie powłoki na dowolnej długości jest możliwe na tym końcu w tym samym cyklu co cięcie.
Wobec WPM-9800 obejmuje grubszy kabel, ale mniej warstw: tutaj 0.8–5.5 mm i cztery warstwy, tam 0.64–4 mm i osiem warstw. Tnie też od 70 mm, podczas gdy 9800 zaczyna od 10 mm. 9600S wybiera się, gdy kabel jest koncentryczny w górnym zakresie 5.5 mm, a końce wymagają standardowego przygotowania dwu- lub czterowarstwowego; 9800 wybiera się, gdy wiążącymi ograniczeniami są liczba warstw i krótkie długości cięcia.

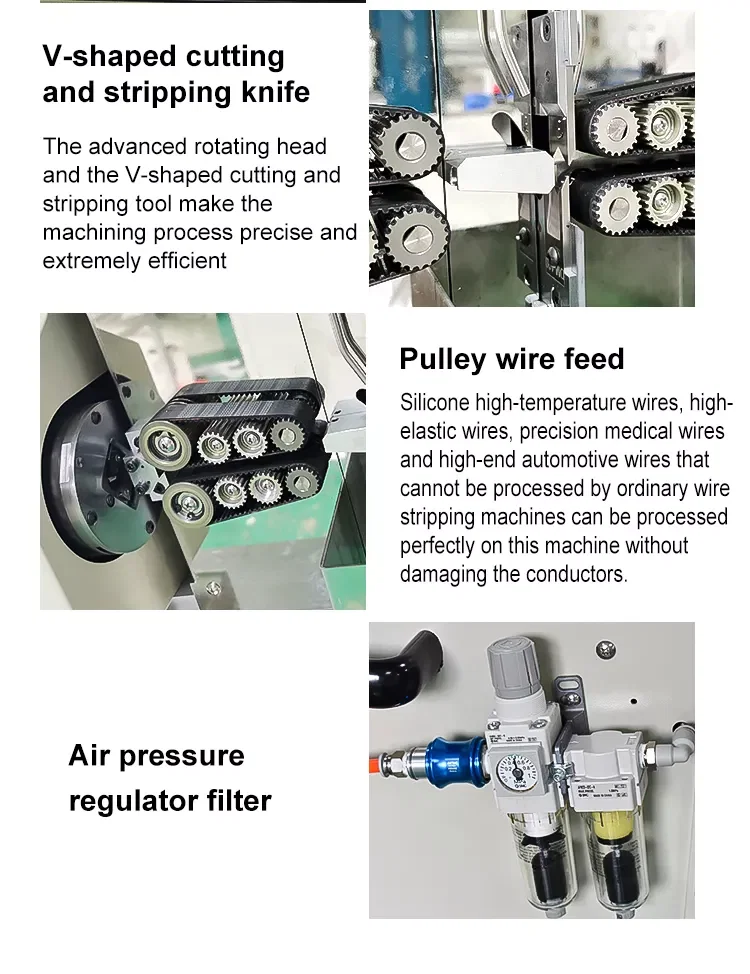

Najważniejsze cechy
1. Długość cięcia od 70 mm do 9999 mm jest ustawiana na sterowniku i utrzymywana przez wózek z silnikiem i śrubą kulową.

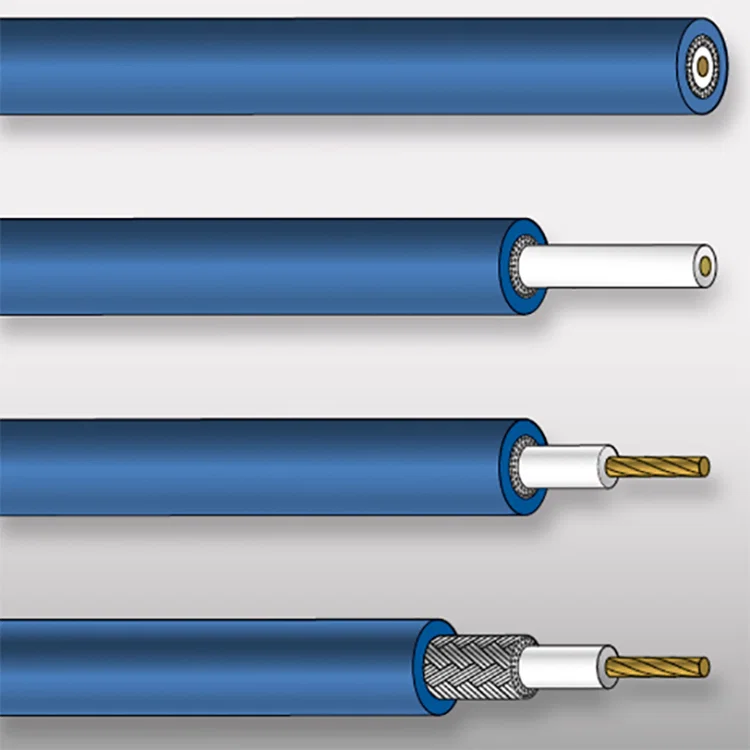

2. Cztery warstwy zdejmowania na każdym końcu, co wystarcza na powłokę, oplot, folię i dielektryk w jednym przejściu.
3. Lewy koniec zdejmuje izolację do 40 mm, a prawy nie ma ograniczenia, więc pełne ściągnięcie powłoki odbywa się w tym samym cyklu co cięcie.
4. 60 zestawów parametrów w pamięci, co obejmuje całą rodzinę kabli i złączy bez ponownego wprowadzania wartości.
5. Cięcie i zdejmowanie izolacji w jednym cyklu eliminuje oddzielne etapy pomiaru, cięcia i zdejmowania izolacji.
6. Napęd 380 W przy 220V/50 Hz i zakresie roboczym 0.8–5.5 mm, więc maszyna pracuje ze standardowego gniazda jednofazowego.
Specyfikacja techniczna
| Parametr | Specyfikacja |
|---|
| Model | WPM-9600S |
|---|
| Typ maszyny | Automatyczna maszyna do cięcia i zdejmowania izolacji z kabli koncentrycznych |
|---|
| Średnica zewnętrzna przewodu | 0.80–5.5 mm |
|---|
| Maks. liczba warstw | 4 warstwy |
|---|
| Maks. zdejmowanie, lewy koniec | 40 mm |
|---|
| Maks. zdejmowanie, prawy koniec | Bez ograniczeń |
|---|
| Długość cięcia | 70–9999 mm |
|---|
| Pamięć danych | 60 zestawów parametrów |
|---|
| Tryb napędu | Silnik, napęd śrubą kulową |
|---|
| Zasilanie | 220V, 50 Hz |
|---|
| Moc | 380 W |
|---|
| Zakres materiału | Kabel koncentryczny |
|---|

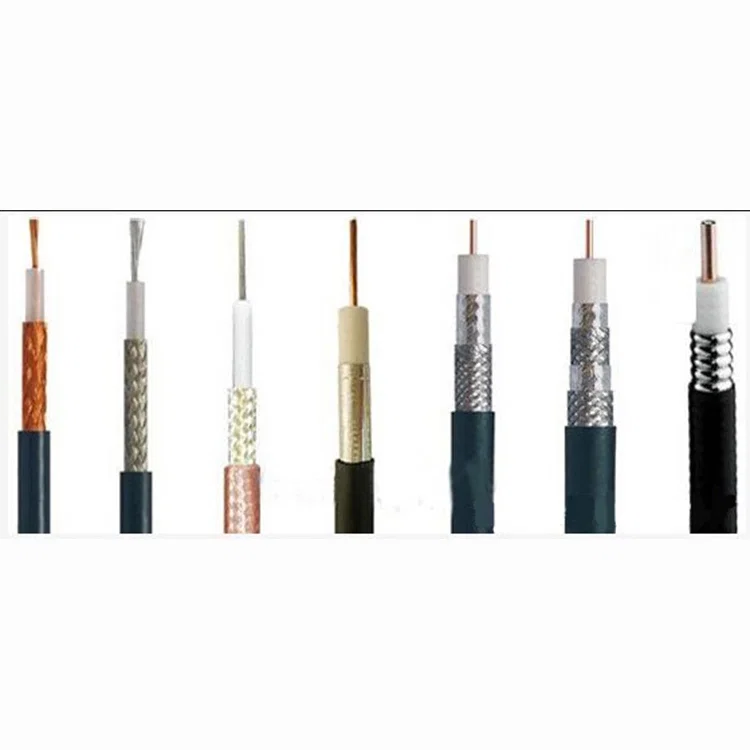

Zastosowania

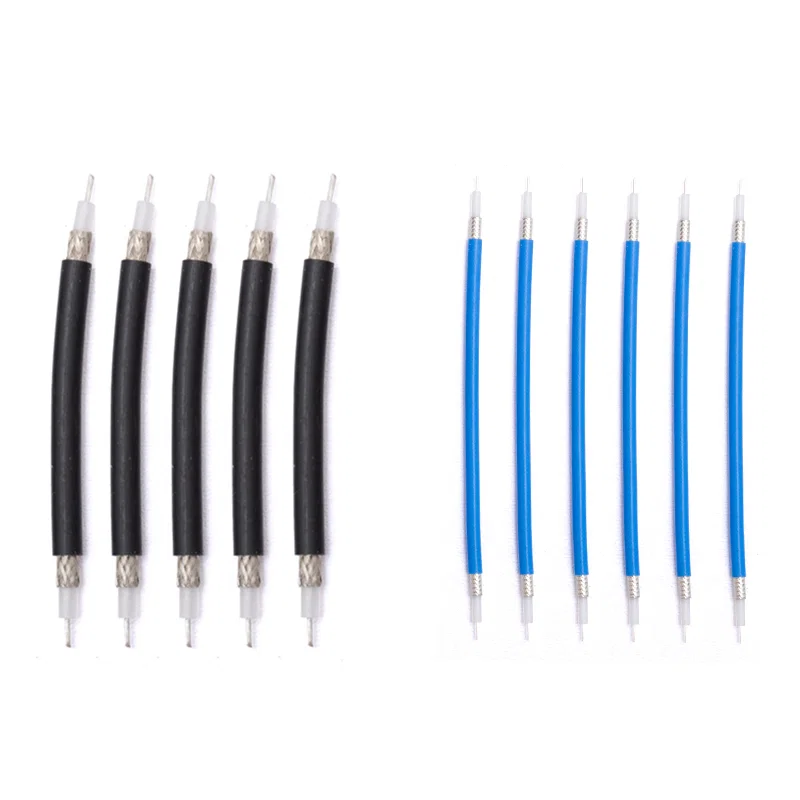

— Produkcja zworek koncentrycznych: kabel pobierany ze zwoju, cięty na wymiar i pozbawiany izolacji na obu końcach w jednym cyklu.
— Zespoły zasilające stacji bazowych: kabel 0.8–5.5 mm cięty na stałe przebiegi i pozbawiany izolacji pod montaż złącza.
— Kompletacja wiązek: odcinki od 70 mm w górę cięte i pozbawiane izolacji pod stanowisko zakuwania.
— Partie przewodów pomiarowych: końce czterowarstwowe wykonane na tę samą długość 40 mm na lewym końcu w całej serii.
— Kabel koncentryczny wideo i przyrządowy: krótkie odcinki cięte i pozbawiane izolacji bez oddzielnego etapu pomiaru.
