WPM-5000A to zmotoryzowane stanowisko dwukolumnowe, które przenosi miernik siły i przykłada kontrolowany nacisk lub ciągnięcie. Rama jest katalogowana na obciążenie znamionowe 5000-50000 N, przy czym w specyfikacji podano 5000 N jako obciążenie maksymalne, skok efektywny 220 mm (dostępny 1000 mm) i prędkość próby 15-240 mm/min. Zasilanie: AC 220/110 V 50/60 Hz.

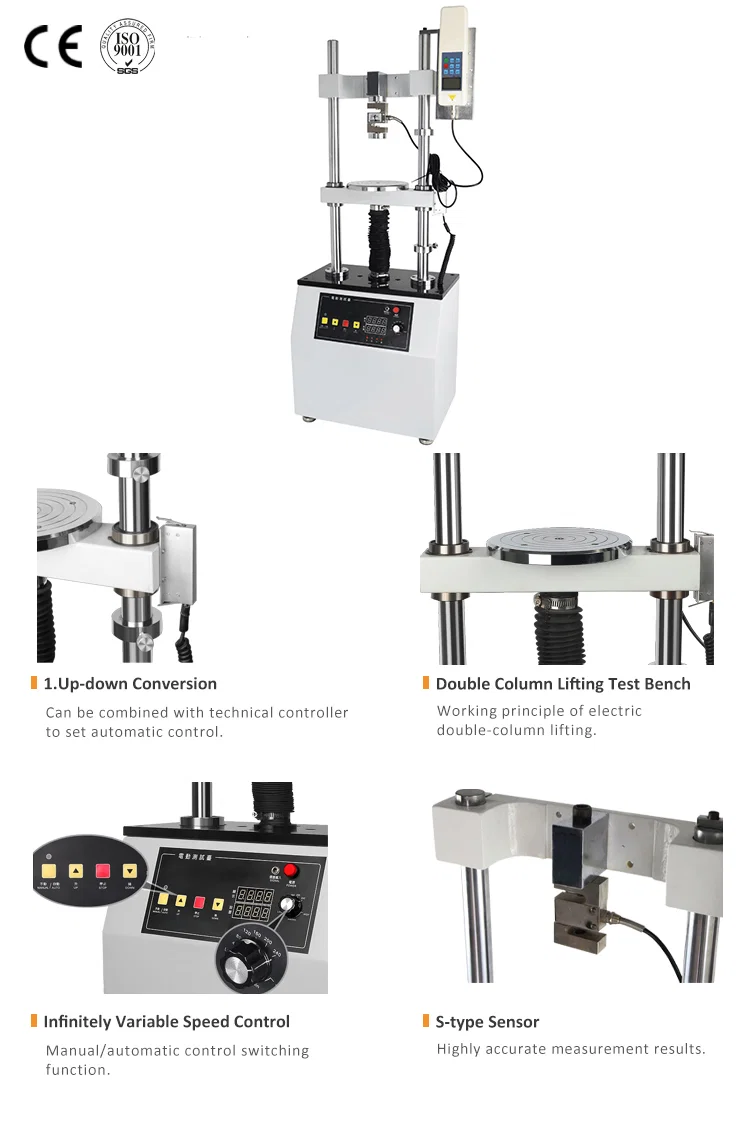

Ręczny tester daje inną prędkość ciągnięcia u każdego operatora, a prędkość zmienia wartość szczytową na zacisku lub spoinie. Stanowisko prowadzi ruchomy trawers po dwóch chromowanych kolumnach za pomocą silnika i przekładni w podstawie; miernik mocuje się na wsporniku prawej kolumny w linii z trawersem, a nieruchomy górny trawers trzyma przeciwchwyt, dzięki czemu tor obciążenia pozostaje pionowy. Prędkość ustawia się na panelu przednim w zakresie 15-240 mm/min na skoku 220 mm, a panel ma dwuwierszowy wyświetlacz LED, cztery przyciski, pokrętło prędkości i wyłącznik awaryjny.
WPM-490N i WPM-ADL-0.5KN to testery ręczne o zakresie 490 N i 500 N. Model 5000A jest stanowiskiem do powtarzalnych prób z jedną prędkością i do obciążeń przekraczających możliwości korby; utrzymuje miernik, a nie zastępuje go, więc zakres próby określa zamontowany miernik.
Najważniejsze cechy
1. Regulowana prędkość próby 15-240 mm/min na panelu, więc kolejne próby przebiegają z jedną prędkością, a nie tempem korby.
2. Skok efektywny 220 mm, z wersją 1000 mm dla dłuższych próbek.
3. Dwie chromowane kolumny prowadzą ruchomy trawers; miernik mocuje się na prawej kolumnie w linii toru obciążenia.
4. Obciążenie znamionowe 5000-50000 N, przy 5000 N jako obciążeniu maksymalnym w standardowej specyfikacji.
5. Panel przedni z dwuwierszowym wyświetlaczem LED, czterema przyciskami, pokrętłem prędkości i wyłącznikiem awaryjnym w podstawie.
6. Zasilanie AC 220/110 V 50/60 Hz, na podstawie stojącej z tabliczką znamionową na panelu przednim.
Specyfikacja techniczna
| Parametr | Wartość |
|---|
| Model | WPM-5000A |
|---|
| Typ maszyny | Elektryczne stanowisko dwukolumnowe do miernika siły |
|---|
| Obciążenie znamionowe | 5000-50000 N |
|---|
| Obciążenie maks. | 5000 N |
|---|
| Skok efektywny | 220/1000 mm |
|---|
| Prędkość próby | 15-240 mm/min |
|---|
| Przyłącze elektryczne | AC 220/110 V 50/60 Hz |
|---|
Przegląd modeli
Pięć stanowisk obejmujących nośność od 5000 N do 30 000 N. Prędkość, zasilanie i skok są wspólne dla całej serii, a nośność i wymiary ramy różnią się w zależności od modelu.
| Parametr | WPM-5000A (standard) | WPM-5000A (wykonanie specjalne) | WPM-10000A | WPM-20000A | WPM-30000A |
|---|
| Obciążenie maks. | 5000 N | 10000 N | 20000 N | 30000 N |
|---|
| Skok | 220 mm | 220 mm (maks. 220-1000 mm, do uzgodnienia) |
|---|
| Prędkość | 15-240 mm/min |
|---|
| Zasilanie | AC 220 V |
|---|
| Wymiary (dł.×szer.×wys.) | 400 × 250 × 1050 mm | 400 × 250 × 1300 mm | 430 × 250 × 1160 mm |
|---|
| Masa netto | 56 kg | 60 kg | 88 kg |
|---|
Zastosowania
— Zrywanie zacisków i końcówek: próbki produkcyjne ciągnięte z kontrolowaną prędkością.
— Wytrzymałość przewodów i kabli: wydłużenie do zerwania na przewodzie izolowanym.
— Siła wciskania i wyciągania złączy wtykowych i gniazd.
— Wytrzymałość spoin i łączeń: połączenia wiązek ciągnięte z zadaną prędkością.
— Próby ściskania i zginania materiałów z odpowiednim oprzyrządowaniem.
