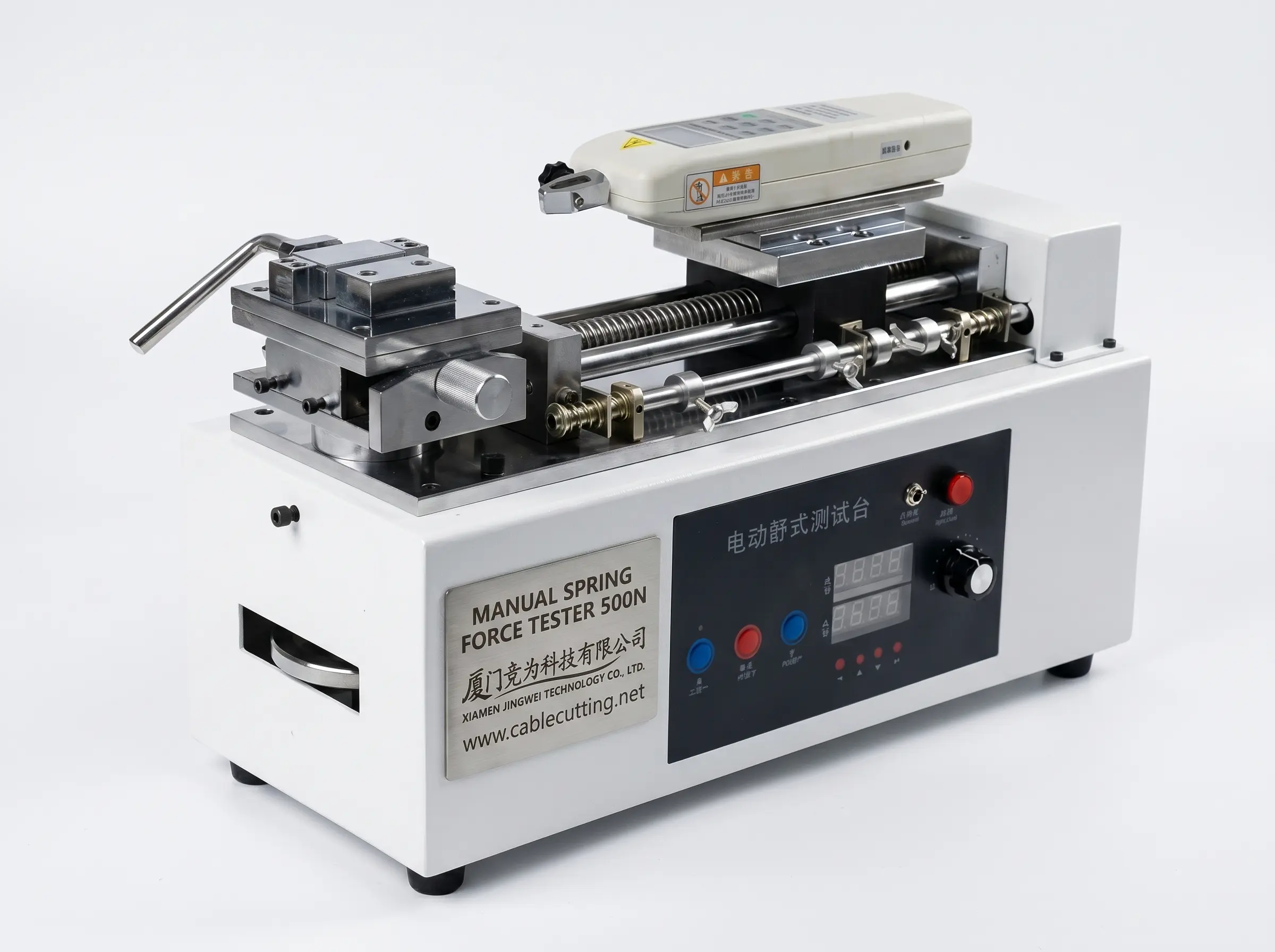

WPM-500N to poziomy ręczny tester siły sprężyn do pomiaru rozciągania i ściskania do 500 N, ze skokiem efektywnym 150 mm i prędkością badania 25–500 mm/min. Rama ma wymiary 470 x 220 x 225 mm, waży 35 kg i jest zasilana z sieci AC220V jednofazowej.
Ręczny czujnik push-pull zależy od równomierności ciągnięcia przez operatora, więc odczyt szczytowy zmienia się między osobami. Tutaj próbka jest mocowana z obu stron na poziomym łożu śrubowym, a wózek przesuwa się z ustawioną prędkością, podczas gdy czujnik cyfrowy rejestruje wartość w chwili zniszczenia lub przy określonym ugięciu. Ponieważ oś jest pozioma, długie sprężyny i zespoły kablowe leżą na łożu, zamiast wisieć na haku i doliczać własny ciężar do wyniku.
Rama 500 N obejmuje większość badań sprężyn, zacisków i styków; ten sam stojak jest dostępny z czujnikiem 1000 N i skokiem 280 mm do cięższych zespołów. To jedyny przyrząd pomiarowy w tej grupie, pozostałe dziewięć maszyn dozuje, tnie lub obiera.
Najważniejsze cechy
1. Zakres siły 0–500 N, z wersją 1000 N na tej samej ramie do cięższych prób rozciągania.
2. Prędkość badania regulowana od 25 do 500 mm/min, wystarczająco wolna, by odczytać szczyt na sprężynie pękającej gwałtownie.
3. Skok efektywny 150 mm, rozszerzalny do 280 mm dla długich sprężyn naciągowych i zespołów kablowych.
4. Układ poziomy z dwoma blokami mocującymi na łożu śrubowym, więc długie próbki są podparte na całej długości, a nie wiszą.
5. Dwa odczyty cyfrowe: 4-cyfrowa głowica czujnika na ruchomym wózku i podwójny 4-cyfrowy wyświetlacz panelowy, więc operator i drugi obserwator czytają ten sam pomiar.
6. Odlewana rama o masie 35 kg i podstawie 470 x 220 x 225 mm stoi stabilnie na stole bez przykręcania.
Specyfikacja techniczna
| Parametr | Specyfikacja |
|---|
| Model | WPM-500N |
|---|
| Typ maszyny | Poziomy ręczny stojak do badania siły sprężyn |
|---|
| Zakres siły | 0–500 N (1000 N na zamówienie) |
|---|
| Skok efektywny | 150 mm (280 mm na zamówienie) |
|---|
| Prędkość badania | 25–500 mm/min |
|---|
| Napięcie zasilania | AC220V |
|---|
| Wymiary | 470 x 220 x 225 mm |
|---|
| Masa | 35 kg |
|---|
| Odczyt | 4-cyfrowy czujnik siły plus podwójny 4-cyfrowy wyświetlacz panelowy |
|---|
Zastosowania
— Produkcja sprężyn: obciążenie przy określonym ugięciu dla sprężyn ściskanych i naciągowych.
— Zakłady wiązek: siła wyrywania zaciskanych końcówek, splotów i styków złączy.
— Przewody i kable: wytrzymałość na rozciąganie cienkich żył i uchwyt izolacji na zaciśnięciu.
— Kontrola złączy: siła wciskania i wyciągania małych obudów i zatrzasków.
— Kontrola dostaw: siła zacisku, zatrzasku i przytrzymania formowanych elementów z tworzyw.
