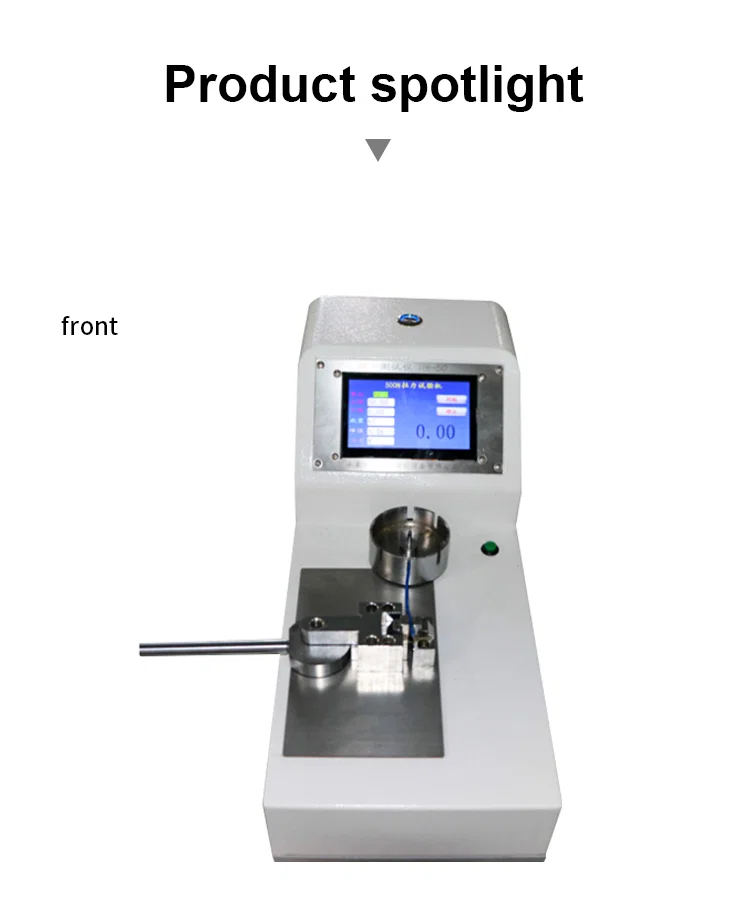

TF-52 to stołowa maszyna do próby wyrywania końcówek zaciskanych, bolców złączy i gotowych wiązek przewodów. Czujnik tensometryczny 0-50 kg przenosi obciążenie, a wyświetlacz LCD zapamiętuje wartość szczytową, więc wynik pozostaje na ekranie po zerwaniu końcówki. Maszyna jest stosowana przy kontroli dostaw, zatwierdzaniu pierwszej sztuki i rutynowym audycie wiązek, od przewodów sygnałowych po końcówki wiązek zasilających.

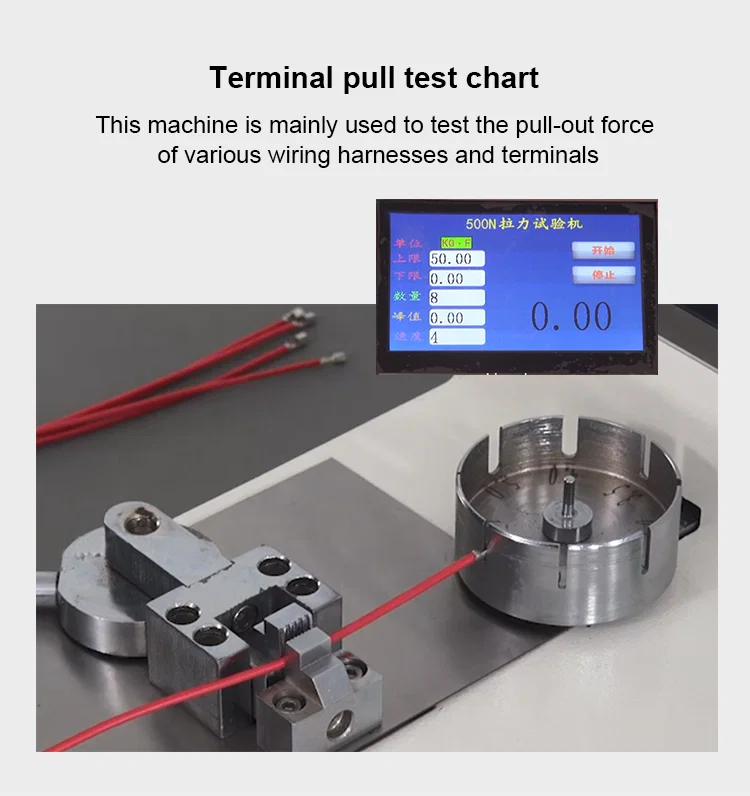

Sprężynowy siłomierz odczytywany ręcznie daje inny wynik u każdego operatora: tempo ciągnięcia jest zmienne, a wskazówka cofa się w chwili zerwania połączenia. TF-52 mocuje przewód w zacisku krzywkowym, przykłada obciążenie elektrycznie i zatrzymuje wartość szczytową na wyświetlaczu. Automatyczny powrót do zera i automatyczny skok powrotny zwalniają uchwyt po każdej próbie, więc partia przechodzi sztuka po sztuce bez ręcznego zerowania.
W porównaniu z siłomierzem zegarowym, który pokazuje tylko siłę chwilową, TF-52 zachowuje wartość szczytową i sam cofa wózek, więc jeden operator może wykonać próbę bez drugiej osoby obserwującej wskazówkę. Zacisk krzywkowy przyjmuje przewód bezpośrednio, bez nakładki na próbkę potrzebnej w stołowej maszynie wytrzymałościowej do próbek wiosełkowych, a szybkowymienna płytka gniazd końcówek obejmuje różne rodziny końcówek na tej samej podstawie.
Najważniejsze cechy
1. Czujnik siły 0-50 kg (500 N); nagłówek wyświetlacza pokazuje 500 N, a odczyt ma dwa miejsca dziesiętne
2. Pamięć wartości szczytowej na LCD utrzymuje maksymalną siłę widoczną po zerwaniu próbki
3. Zacisk krzywkowy chwyta żyłę lub izolację bez nakładki dedykowanej dla końcówki
4. Automatyczny powrót do zera i automatyczny skok powrotny po każdej próbie
5. Szybkowymienna płytka gniazd końcówek przełącza rodziny końcówek bez ponownego ustawiania czujnika
6. Jeden zielony przycisk uruchamia ciągnięcie; cykl zatrzymuje się przy zerwaniu i pozostawia wartość szczytową na ekranie
Specyfikacja techniczna
| Parametr | Specyfikacja |
|---|
| Model | TF-52 |
|---|
| Typ maszyny | Elektryczna maszyna do badania wytrzymałości końcówek |
|---|
| Zakres czujnika siły | 0-50 kg (500 N) |
|---|
| Wyświetlacz | LCD, pamięć wartości szczytowej |
|---|
| Odczyt | Dwa miejsca dziesiętne, 0.00 w spoczynku |
|---|
| Mocowanie | Zacisk krzywkowy przewodu |
|---|
| Płytka gniazd końcówek | Szybkowymienna płytka gniazd |
|---|
| Powrót | Automatyczny powrót do zera i po próbie |
|---|
| Kierunek próby | Ciągnięcie pionowe, rama stołowa |
|---|
| Zastosowanie | Siła wyrywania wiązek i końcówek |
|---|
Zastosowania
— Zakłady wiązek samochodowych: próba wyrywania oczkowych i widełkowych końcówek zaciskanych po prasie
— Linie wiązek AGD: kontrola przytrzymania końcówek Faston i nożowych przed montażem wiązki
— Producenci złączy: próba przytrzymania bolców we wtykach i gniazdach
— Laboratoria kontroli jakości montażu kabli: pierwsza sztuka i próbkowanie partii połączeń końcówek
— Zakłady EMS elektroniki: kontrola dostaw kupowanych przewodów z zarobionymi końcówkami
