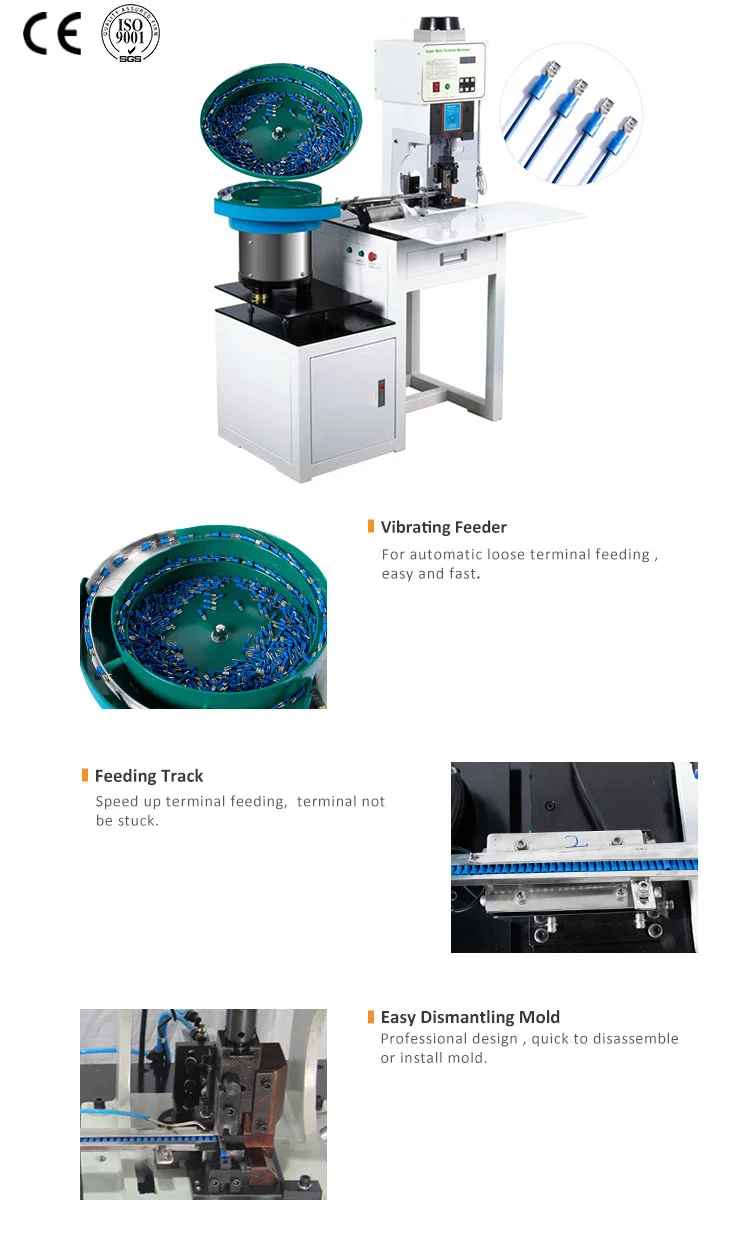

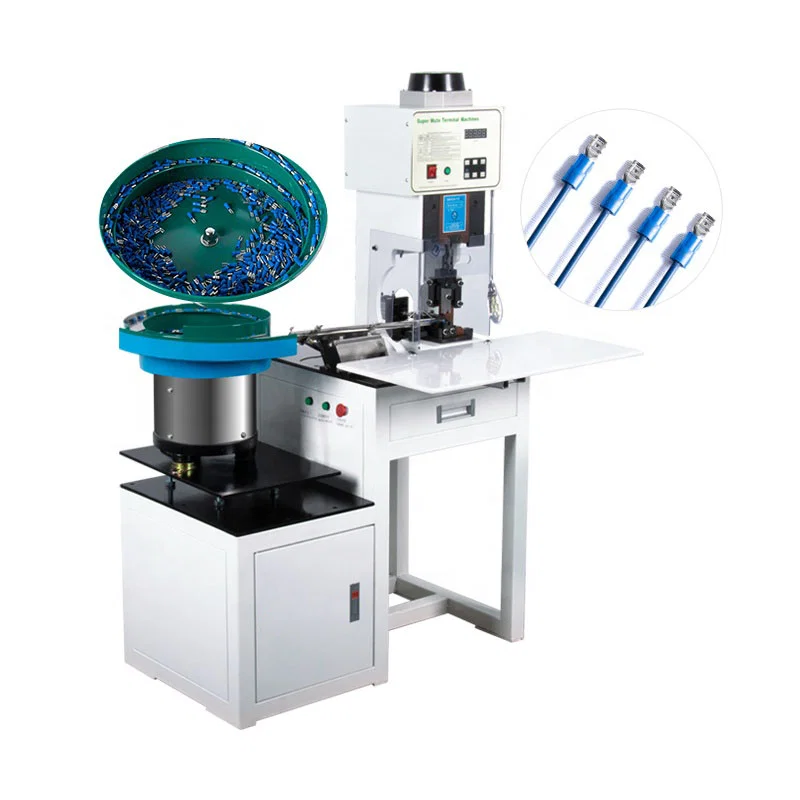

WPM-160 to półautomat do zaciskania końcówek luzem, podawanych ze zbiornika wibracyjnego po torze liniowym do aplikatora. Siła prasy wynosi 2.0 T przy skoku suwaka 30 mm, wysokości zamknięcia 126 mm i regulacji wysokości zamknięcia 10 mm. Wydajność sięga 120 pcs/min na ramie podłogowej 450 x 800 x 1200 mm o masie 160 kg.
Końcówki luzem są zwykle wkładane ręcznie, pojedynczo, co wiąże operatora z matrycą i pozwala położeniu zacisku dryfować między zmianami. W WPM-160 zbiornik orientuje i szereguje końcówki, a tor dostarcza je do punktu zaciskania, więc operator zajmuje się tylko przewodem. Wysokość zamknięcia reguluje się w zakresie 10 mm, co pozwala jednej prasie obsłużyć rodziny końcówek o różnych wysokościach bez podkładek pod aplikatorem.
W porównaniu z JW-CM10 w tej grupie WPM-160 jest prasą dedykowaną: nie tnie, nie zdejmuje izolacji ani nie skręca, ale podaje końcówki luzem automatycznie przy 120 pcs/min, podczas gdy JW-CM10 wymaga taśm z podawaniem. W porównaniu z WPM-2P_64P różni się także rodzina końcówek: tutaj pojedyncze końcówki luzem, tam złącza taśmowe IDC. Maszynę wybiera się wtedy, gdy końcówki są kupowane luzem, a nie na taśmie.
Najważniejsze cechy
1. Siła zaciskania 2.0 T przy skoku suwaka 30 mm, do końcówek luzem zamykanych w mechanicznej ramie prasy
2. Wysokość zamknięcia 126 mm z regulacją 10 mm, więc wysokość końcówki koryguje się na prasie, a nie podkładkami
3. Wydajność 120 pcs/min: zbiornik i tor szeregują końcówki w sposób ciągły, więc czas cyklu wyznacza prasa, a nie ręce operatora
4. Aplikator i zestaw noży wymienia się jako zespół, a para noży ma trwałość 500,000 zacisków przed wymianą
5. Napęd stanowi silnik główny 250 W ze zbiornikiem 120 W i lampą roboczą 60 W przy AC 220 V/50 Hz, z filtrem-reduktorem na linii powietrza; zacisk jest napędzanym suwem silnika, a nie uderzeniem pedału w matrycę
6. Przyciski start i stop są na przodzie ramy, a cykl uruchamia przełącznik nożny, co utrzymuje obie ręce na przewodzie z dala od linii matrycy
Specyfikacja techniczna
| Parametr | Specyfikacja |
|---|
| Model | WPM-160 |
|---|
| Typ maszyny | Półautomat do zaciskania końcówek luzem z płytą wibracyjną |
|---|
| Siła zaciskania | 2.0 T |
|---|
| Skok suwaka | 30 mm |
|---|
| Prędkość zaciskania | 120 pcs/min |
|---|
| Wysokość zamknięcia | 126 mm |
|---|
| Regulacja wysokości zamknięcia | 10 mm |
|---|
| Pobór mocy | Silnik 250 W, lampa robocza 60 W, płyta wibracyjna 120 W |
|---|
| Napięcie | AC 220 V / 50 Hz |
|---|
| Wymiary | 450 x 800 x 1200 mm |
|---|
| Masa | 160 kg |
|---|
Zastosowania
— Przewody zasilające i przedłużacze: izolowane końcówki oczkowe i widełkowe zaciskane na końcówkach luzem przy 120 pcs/min
— Komórki wiązek samochodowych pracujące z końcówkami luzem, a nie z taśmą
— Przewody zasilające AGD: zestawy końcówka-przewód, gdzie wysokość końcówki różni się między modelami
— Okablowanie szaf sterowniczych: tulejki i końcówki luzem zaciskane w miarę pobierania zestawów
— Zakłady usługowe z zapasem końcówek luzem: przezbrojenie zbiornika zamiast nowej taśmy dla każdej końcówki
