Precyzyjna matryca pozioma do zaciskania końcówek JW-AP14
Precyzyjna matryca pozioma do zaciskania końcówek JW-AP14 Thumb
Video Thumbnail

Precyzyjna matryca pozioma do zaciskania końcówek JW-AP14

📅 2026-01-27 👁️ 2,365

JW-AP14 to pozioma matryca do zaciskania OTP z gniazdem aplikatora w kształcie U, montowana w maszynach do zaciskania końcówek OTP. Jest to matryca mechaniczna: skok zamykania pochodzi od stempla prasy przez blok prowadzący, bez siłownika pneumatycznego na korpusie.

Matryca zamyka się poziomo w kwadratowym prowadzeniu stempla, a końcówka jest doprowadzana z lewej strony krótkim torem przez ramię sprężynowe. Wkładki zaciskowe są osadzone w przykręcanym bloku nad kowadłem i mają dwa radełkowane regulatory na ściance czołowej; pomarańczowa osłona zakrywa górną krawędź stempla, a deflektor po prawej stronie łoża odchyla gotowy przewód poza strefę zacisku. Blok prowadzący utrzymuje stempel prostopadle na całym skoku, co zapewnia powtarzalność głębokości zacisku między cyklami.

Matrycę stosuje się jako bezpośredni zamiennik na stanowiskach OTP pracujących poziomo oraz jako drugą matrycę tam, gdzie ta sama maszyna musi obsłużyć inną końcówkę bez pełnej wymiany aplikatora.

Najważniejsze cechy

1. Pozioma forma matrycy OTP, ze stemplem zamykającym się poprzecznie do tulei w kwadratowym bloku prowadzącym

2. Gniazdo aplikatora w kształcie U do końcówek z otwartą tuleją

3. Dwa radełkowane regulatory na ściance bloku wkładek, dostępne od czoła matrycy

4. Sprężynowe ramię podające i krótki tor wejściowy utrzymujące końcówkę w linii na kowadle

5. Osłona górnej krawędzi stempla i deflektor po prawej stronie łoża odprowadzający gotowe przewody

6. Przykręcany blok wkładek na jednej podstawie, więc wkładkę zaciskową wymienia się bez demontażu prowadzenia

Specyfikacja techniczna

ParametrSpecyfikacja
ModelJW-AP14
TypPozioma matryca do zaciskania OTP
Forma matrycyMatryca aplikatora w kształcie U
Orientacja zaciskaniaPozioma
Dopasowanie do maszynyMaszyny do zaciskania końcówek OTP
ZastosowanieZaciskanie końcówek przewodów

Zastosowania

— Maszyny do zaciskania końcówek OTP pracujące z poziomymi końcówkami U z otwartą tuleją

— Linie wiązek kablowych zaciskające przewody o małym przekroju na stanowisku poziomym

— Wymiana zużytej poziomej matrycy OTP z wykorzystaniem istniejącej podstawy i adaptera stempla

— Stanowiska pracujące z dwoma rozmiarami końcówek, gdzie druga matryca jest ustawiona i tylko wymieniana

— Zaciskanie na stole i w krótkich seriach, gdzie otwarty przód pozwala skontrolować każdy zacisk

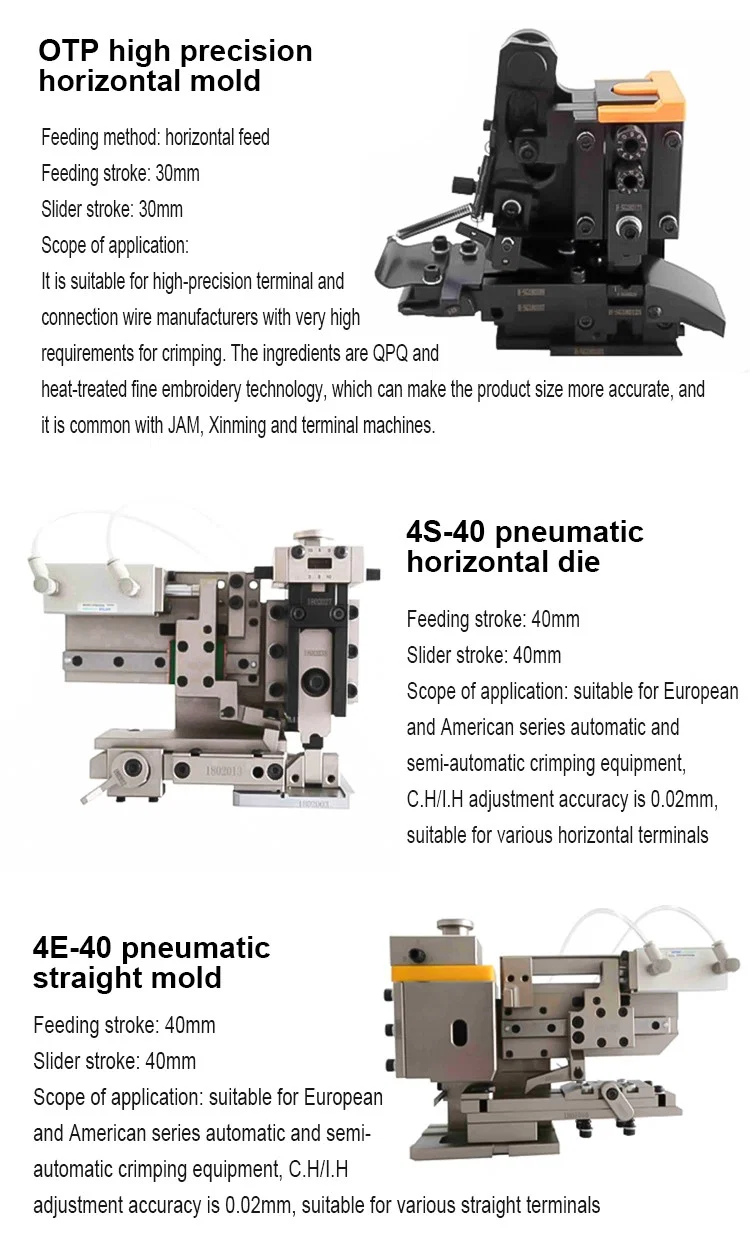

OTP high precision horizontal mold, 4S-40 pneumatic horizontal die and 4E-40 straight mold
