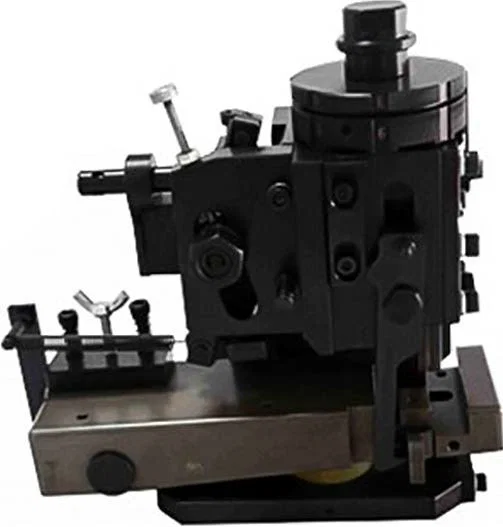

JW-AP22 to pojedyncza matryca w kształcie U do maszyn do końcówek OTP i JST. Jest to sama matryca, para stempla i kowadła na ramie słupkowej, bez własnego mechanizmu podawania, i zaciska w orientacji poziomej i pionowej.
Ponieważ korpus nie ma podawania taśmy ani zapadki, końcówka jest pozycjonowana przez podawanie maszyny lub przez operatora, a matryca wykonuje tylko skok zamykający. Górny blok ma tarczę nastawczą z podziałką od 1 do 8, więc położenie robocze można odtworzyć nastawą tarczy, a nie przez podkładkowanie bloku. Otwarta rama słupkowa pozostawia też strefę zacisku widoczną z boku.
Matrycę stosuje się jako wkładkę w aplikatorach, które mają już podawanie, oraz jako zamiennik pojedynczych matryc U w maszynach OTP i JST. Zakłady utrzymujące jedną prasę dla kilku rodzin końcówek korzystają z niej, ponieważ przezbrojenie jest wymianą wkładki, a nie całego aplikatora.
Najważniejsze cechy
1. Pojedyncza forma U: jeden stempel i jedno kowadło na otwartej ramie słupkowej
2. Brak wbudowanego podawania, więc pozycjonowanie końcówki zapewnia maszyna lub operator
3. Tarcza z podziałką od 1 do 8 na bloku górnym do odtwarzania położenia matrycy
4. Zaciskanie poziome i pionowe w tej samej matrycy
5. Dopasowanie do aplikatorów maszyn do końcówek OTP i JST
6. Wymiana wkładki matrycy zamiast wymiany całego aplikatora
Specyfikacja techniczna
| Parametr | Specyfikacja |
|---|
| Model | JW-AP22 |
|---|
| Typ | Pojedyncza matryca do zaciskania w kształcie U |
|---|
| Orientacja zaciskania | Pozioma i pionowa |
|---|
| Nastawa matrycy | Tarcza z podziałką 1 do 8, blok górny |
|---|
| Dopasowanie do maszyny | Maszyny do końcówek OTP i JST |
|---|
| Funkcja | Obróbka przewodów i zaciskanie końcówek |
|---|
Zastosowania
— Maszyny do końcówek OTP i JST, w których aplikator zapewnia podawanie taśmy, zaciskanie pojedynczą matrycą U
— Zakłady pracujące z kilkoma rodzinami końcówek na jednej prasie, wymieniające wkładkę dla każdej rodziny
— Wymiana zużytej pojedynczej matrycy U bez wymiany korpusu aplikatora
— Poziome zaciskanie końcówek z otwartą tuleją na maszynie z podawaniem bocznym
— Ustawianie i odtwarzanie położenia zacisku tarczą między partiami końcówek
